Продукція

DIN 6304

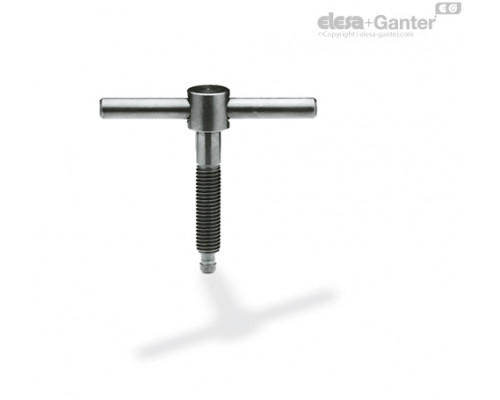

Верстатні гвинти

з фіксованим штифтом

DIN 6304
DIN 6304

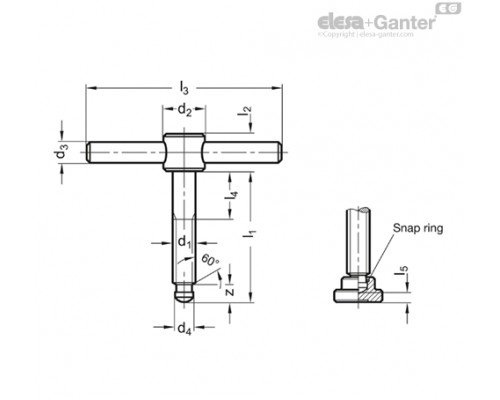

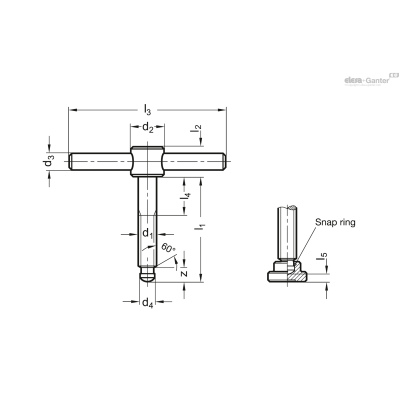

Опис
d4 h11
l2
l3
l4
l5 ≈
z ≈
l1
d1
d2
d3
Вага Наявн. Ціна
DIN 6304-M10-60-E 8 14 80 20 - 8.2 60 M 10 18 8 81г 2 тижні 516.15грн.
DIN 6304-M10-60-F 8 14 80 20 3.6 8.2 60 M 10 18 8 100г 2 тижні 623.25грн.
DIN 6304-M10-70-E 8 14 80 20 - 8.2 70 M 10 18 8 88г 2 тижні 562.95грн.
DIN 6304-M10-70-F 8 14 80 20 3,6 8.2 70 M 10 18 8 105г 2 тижні 669.60грн.
DIN 6304-M12-70-E 8 18 100 20 - 8.6 70 M 12 20 10 140г 2 тижні 611.55грн.
DIN 6304-M12-70-F 8 18 100 20 4.5 8.6 70 M 12 20 10 160г 2 тижні 763.65грн.
DIN 6304-M12-80-E 8 18 100 20 - 8.6 80 M 12 20 10 150г 2 тижні 649.35грн.
DIN 6304-M12-80-F 8 18 100 20 4.5 8.6 80 M 12 20 10 179г 2 тижні 801.90грн.
DIN 6304-M16-110-E 12 20 120 20 - 10.6 110 M 16 24 12 292г 2 тижні 855.90грн.
DIN 6304-M16-110-F 12 20 120 20 5.3 10.6 110 M 16 24 12 350г 2 тижні 1048.05грн.
DIN 6304-M16-75-E 12 20 120 20 - 10.6 75 M 16 24 12 240г 2 тижні 740.25грн.
DIN 6304-M16-75-F 12 20 120 20 5.3 10.6 75 M 16 24 12 260г 2 тижні 932.85грн.
DIN 6304-M16-90-E 12 20 120 20 - 10.6 90 M 16 24 12 265г 2 тижні 873.90грн.
DIN 6304-M16-90-F 12 20 120 20 5.3 10.6 90 M 16 24 12 324г 2 тижні 1066.05грн.
DIN 6304-M20-110-E 15.5 28 140 20 - 12.4 110 M 20 30 16 540г 2 тижні 1253.25грн.
DIN 6304-M20-110-F 15.5 28 140 20 5.6 12.4 110 M 20 30 16 644г 2 тижні 1513.35грн.
DIN 6304-M20-75-E 15.5 28 140 20 - 12.4 75 M 20 30 16 470г 2 тижні 1239.75грн.
DIN 6304-M20-75-F 15.5 28 140 20 5.6 12.4 75 M 20 30 16 551г 2 тижні 1499.85грн.
DIN 6304-M20-90-E 15.5 28 140 20 - 12.4 90 M 20 30 16 497г 2 тижні 1224.90грн.
DIN 6304-M20-90-F 15.5 28 140 20 5.6 12.4 90 M 20 30 16 602г 2 тижні 1485.00грн.
DIN 6304-M6-40-E 4.5 10 50 10 - 5.4 40 M 6 12 5 22г 2 тижні 419.85грн.
DIN 6304-M6-40-F 4.5 10 50 10 2.2 5.4 40 M 6 12 5 26г 2 тижні 508.95грн.
DIN 6304-M6-50-E 4.5 10 50 10 - 5.4 50 M 6 12 5 20г 2 тижні 454.05грн.
DIN 6304-M6-50-F 4.5 10 50 10 2.2 5.4 50 M 6 12 5 27г 2 тижні 542.70грн.
DIN 6304-M8-50-E 6 12 60 15 - 6.8 50 M 8 14 6 40г 2 тижні 419.85грн.
DIN 6304-M8-50-F 6 12 60 15 3 6.8 50 M 8 14 6 49г 2 тижні 512.10грн.
DIN 6304-M8-60-E 6 12 60 15 - 6.8 60 M 8 14 6 43г 2 тижні 449.55грн.
DIN 6304-M8-60-F 6 12 60 15 3 6.8 60 M 8 14 6 52г 2 тижні 541.80грн.
Характеристики

Типи

  • Тип E без завзятої подушки
  • Тип F з наполегливою подушкою DIN 6311

Сталь

Клас міцності на розрив 5.8

  • чорніння
  • Упорна накладка із загартованої сталі
Інформація

Форма торців у гвинтів DIN 6304 дозволяє використовувати їх як із завзятими накладками, так і без них.

Пружинне кільце - простий і швидкий метод з'єднання завзятої подушки та верстатного гвинта.

Замість DIN 6311 упорна накладка GN 6311.1 може бути використаний. В цьому випадку верстатний гвинт і наполеглива подушка замовляються окремо.

Технічна інформація
Порада щодо встановлення (тип F)

Упорна накладка повинна утримуватися під кутом, що дозволяє стопорному кільцю опускатися в її розніманні до упору в основу.
