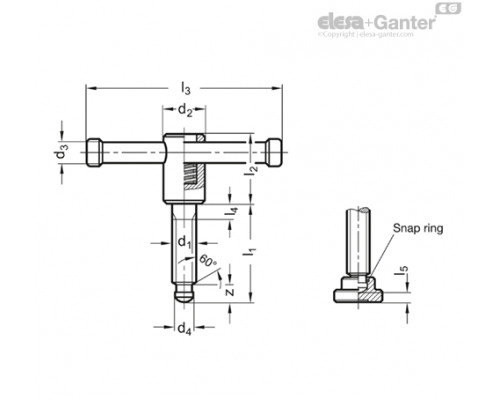

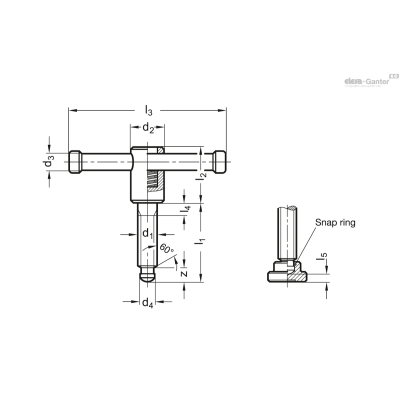

| Опис | d4 h11 | l2 | l3 | l4 | l5 ≈ | z ≈ | l1 | d1 | d2 | d3 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 6306-M10-40-D | 8 | 32 | 80 | 10 | - | 8.2 | 40 | M 10 | 18 | 8 | 86г | 2 тижні | 761.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6306-M10-40-E | 8 | 32 | 80 | 10 | 3.6 | 8.2 | 40 | M 10 | 18 | 8 | 103г | 2 тижні | 868.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6306-M10-50-D | 8 | 32 | 80 | 10 | - | 8.2 | 50 | M 10 | 18 | 8 | 92г | 2 тижні | 809.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6306-M10-50-E | 8 | 32 | 80 | 10 | 3.6 | 8.2 | 50 | M 10 | 18 | 8 | 109г | 2 тижні | 916.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6306-M12-50-D | 8 | 35 | 100 | 10 | - | 8.6 | 50 | M 12 | 20 | 10 | 144г | 2 тижні | 918.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6306-M12-50-E | 8 | 35 | 100 | 10 | 4.5 | 8.6 | 50 | M 12 | 20 | 10 | 177г | 2 тижні | 1070.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6306-M12-60-D | 8 | 35 | 100 | 10 | - | 8.6 | 60 | M 12 | 20 | 10 | 151г | 2 тижні | 986.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6306-M12-60-E | 8 | 35 | 100 | 10 | 4.5 | 8.6 | 60 | M 12 | 20 | 10 | 184г | 2 тижні | 1138.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6306-M16-55-D | 12 | 40 | 120 | 10 | - | 10.6 | 55 | M 16 | 24 | 13 | 287г | 2 тижні | 1147.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6306-M16-55-E | 12 | 40 | 120 | 10 | 5.3 | 10.6 | 55 | M 16 | 24 | 13 | 346г | 2 тижні | 1340.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6306-M16-70-D | 12 | 40 | 120 | 10 | - | 10.6 | 70 | M 16 | 24 | 13 | 308г | 2 тижні | 1185.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6306-M16-70-E | 12 | 40 | 120 | 10 | 5.3 | 10.6 | 70 | M 16 | 24 | 13 | 367г | 2 тижні | 1378.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6306-M16-90-D | 12 | 40 | 120 | 10 | - | 10.6 | 90 | M 16 | 24 | 13 | 320г | 2 тижні | 1216.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6306-M16-90-E | 12 | 40 | 120 | 10 | 5.3 | 10.6 | 90 | M 16 | 24 | 13 | 359г | 2 тижні | 1408.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6306-M20-55-D | 15.5 | 45 | 140 | 10 | - | 12.4 | 55 | M 20 | 30 | 16 | 502г | 2 тижні | 1451.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6306-M20-55-E | 15.5 | 45 | 140 | 10 | 5.6 | 12.4 | 55 | M 20 | 30 | 16 | 607г | 2 тижні | 1711.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6306-M20-70-D | 15.5 | 45 | 140 | 10 | - | 12.4 | 70 | M 20 | 30 | 16 | 532г | 2 тижні | 1501.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6306-M20-70-E | 15.5 | 45 | 140 | 10 | 5.6 | 12.4 | 70 | M 20 | 30 | 16 | 637г | 2 тижні | 1762.20грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6306-M20-90-D | 15.5 | 45 | 140 | 10 | - | 12.4 | 90 | M 20 | 30 | 16 | 572г | 2 тижні | 1581.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 6306-M20-90-E | 15.5 | 45 | 140 | 10 | 5.6 | 12.4 | 90 | M 20 | 30 | 16 | 627г | 2 тижні | 1841.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип D без завзятої подушки
- Тип E з наполегливою подушкою DIN 6311
Сталь
Клас міцності на розрив 5.8
- чорніння
- Упорна накладка із загартованої сталі
Кінцеві ковпачки
Пластик , сірий колір
Інформація
Форма торців у гвинтів DIN 6306 дозволяє використовувати їх як із завзятими накладками, так і без них.
Пружинне кільце - простий і швидкий метод з'єднання завзятої подушки та верстатного гвинта.
Замість DIN 6311 упорна накладка GN 6311.1 може бути використаний. В цьому випадку верстатний гвинт і наполеглива подушка замовляються окремо.

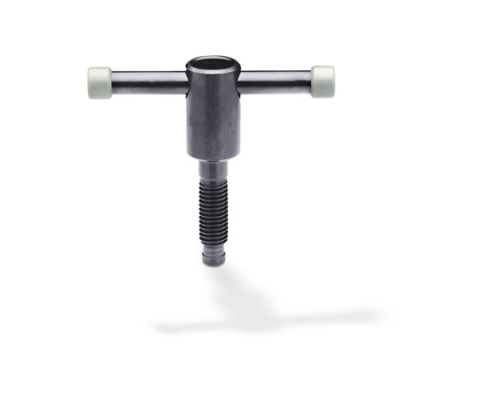

Рухомий штифт утримується у гвинті DIN 6306 у будь-якому положенні за допомогою натискної пружини.
Хід штифта у гвинті обмежують кінцеві капелюшки, які можуть поставлятися окремо, якщо передбачається попереднє нанесення покриття на штифт. Відповідно до стандартів DIN у цих місцях повинні встановлюватися сталеві кільця.
Технічна інформація
Питань: 0
Немає запитань про цей товар.
DIN 6306 234.83 KB
