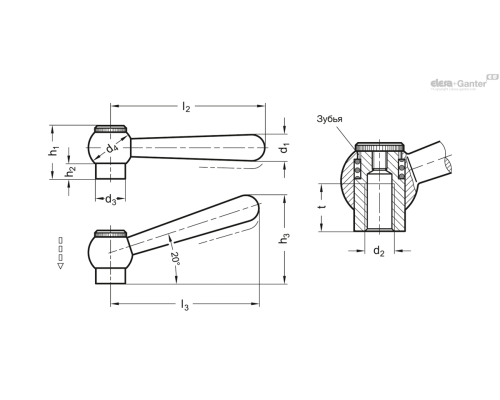

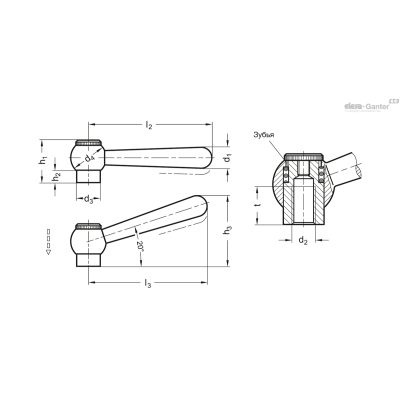

| Опис | h3 ≈ | l2 | l3 ≈ | t мин. | h1 | h2 | d1 | d2 | d3 | d4 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 99.2-10-M6-20-M | 66г | 2 тижні | 611.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 99.2-10-M8-N | 39.5 | - | 60 | 12 | 25 | 8 | 10 | M 8 | 13.5 | 20 | 59г | 2 тижні | 769.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 99.2-16-M10-M | - | 100 | - | 18 | 33.5 | 10.5 | 16 | M 10 | 19 | 28 | 192г | 2 тижні | 1395.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 99.2-16-M10-N | 60.5 | - | 95 | 18 | 33.5 | 10.5 | 16 | M 10 | 19 | 28 | 192г | 2 тижні | 1395.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 99.2-16-M12-M | - | 100 | - | 18 | 33.5 | 10.5 | 16 | M 12 | 19 | 28 | 200г | 2 тижні | 1395.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 99.2-16-M12-N | 60.5 | - | 95 | 18 | 33.5 | 10.5 | 16 | M 12 | 19 | 28 | 200г | 2 тижні | 1395.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 99.2-10-M6-M | - | 63 | - | 12 | 25 | 8 | 10 | M 6 | 13.5 | 20 | 61г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 99.2-10-M6-N | 39.5 | - | 60 | 12 | 25 | 8 | 10 | M 6 | 13.5 | 20 | 61г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 99.2-10-M8-M | - | 63 | - | 12 | 25 | 8 | 10 | M 8 | 13.5 | 20 | 59г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 99.2-13-M10-M | - | 80 | - | 15 | 29 | 8 | 13 | M 10 | 16 | 25 | 118г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 99.2-13-M10-N | 49.5 | - | 76 | 15 | 29 | 8 | 13 | M 10 | 16 | 25 | 118г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 99.2-13-M8-M | - | 80 | - | 15 | 29 | 8 | 13 | M 8 | 16 | 25 | 122г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 99.2-13-M8-N | 49.5 | - | 76 | 15 | 29 | 8 | 13 | M 8 | 16 | 25 | 122г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип M прямий важіль
- Тип N кутова ручка
Сталь
чорніння
Варіант виконання з різьбовим стрижнем
Клас міцності на розрив 5.8
Інформація

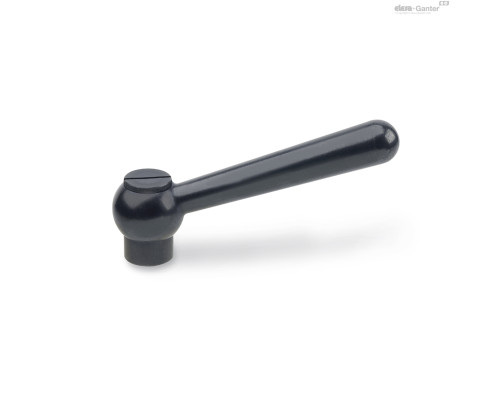

Перевагою притискних ручок GN 99.2 є їх компактність.
Вони ідеально підходять для встановлення в обмеженому просторі або в строго визначеному положенні. В отвір у сферичній підставі вкручується гвинт, який входить там у зубчасте зачеплення.
При натисканні на рукоятку зубчасте зачеплення роз'єднується, і можна змінити положення ручки на зручніше. При відпусканні ручки зубчасте зачеплення автоматично відновлюється.
Якщо необхідно виключити обертання на 360°, після розчеплення вставку можна злегка вкрутити всередину (для цього у гвинті з насічкою передбачено отвір).
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 99.2 377.7 KB
