GN 2292-72-162-A-C-EL

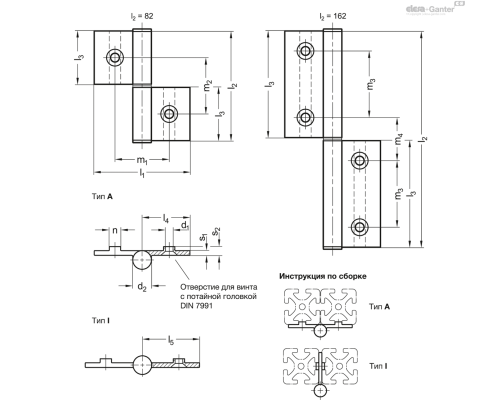

Типи

• Тип A зовнішні крила петлі

• Тип I внутрішні крила петлі

Ідентифікаційний номер

• № C с роззенкованими отворами

Aluminum EL

анодування , природний колір

• Пластик, технополімер (поліамід PA)

• Графітовий сірий, RAL 7024

Штифт циліндричний ISO 8741

Оцинкована сталь, блакитна пасивація

Петлі GN 2292 виготовлені з тягнутого профільованого алюмінію і використовуються, наприклад, на дверях і кришках. Крок напрямної забезпечує швидкий і легкий монтаж на всі наявні у продажу системи профілів з номінальним розміром 40 мм та шириною канавки «n».

За наявності зовнішнього крила петлі типу A забезпечують можливість монтажу з дуже невеликим дверним зазором. Тип I кріпиться у дверному отворі.  Отже, захищені від вандалізму.

Петлі поставляються в розібраному вигляді і повинні встановлюватися відповідно до інструкцій, що додаються. Завдяки модульній конструкції та наявним аксесуарам може бути здійснена будь-яка комбінація петель.

• Характеристики пластику

• інші значення довжини та відстані між отворами

• інші варіанти обробки

лівосторонні / правосторонні петлі

Монтаж на дверних рамах

Для монтажу знімних дверей потрібно прикріпити два шарніри однакового типу до рами дверей.

Якщо не передбачається, що двері будуть знімними, вони повинні бути встановлені як мінімум з однією правосторонньою петлею і як мінімум з однією лівосторонньою петлею.

Монтаж

1. Розташуйте втулку підшипника в необхідному напрямку монтажу на крилі петлі. Потім вставте гвинт з буртиком, наприклад гвинт із сферичною головкою ISO 7380, у втулку підшипника для захисту буртика від пошкодження в процесі встановлення.

2. Вдавлюйте втулку підшипника до тих пір, поки не залишиться приблизно 1 мм між буртиком втулки підшипника і крилом петлі.

3. Видаліть задирки на втулці підшипника за допомогою ножа.

4. Втисніть втулку підшипника до упору.

5. Зніміть гвинт.

6. Встановіть циліндричний штифт у втулку підшипника.

7. Встановіть ковпачок з протилежного боку крила петлі.

Вставте інші втулки підшипника за точками 1–5.
