Ваш кошик порожній :(
Продукція
  • GN 713-5-20-26,5-SB

GN 713-5-20-26,5-SB

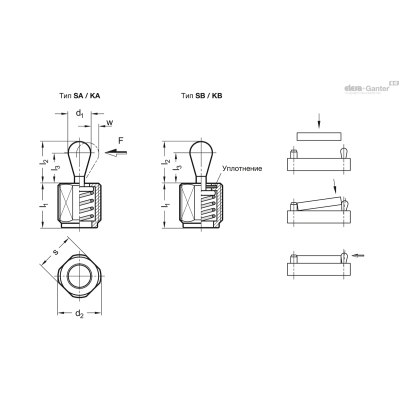

Опис
l1 -2
l2
l3
s
w
Бокова тяга F в Н ≈
Кодовий номер для монтажного пристрою
d1
d2
Вага Наявн. Ціна
GN 713-10-100-18-SB 18 16 11 16 1.6 100 GN 713.1-10 10 M 18 x 1.5 20г 2 тижні 551.25грн.
GN 713-10-100-31,5-SB 31.5 16 11 16 1.6 100 GN 713.1-10 10 M 18 x 1.5 28г 2 тижні 596.70грн.
GN 713-5-100-11,5-SB 11.5 6 3.5 10 0.8 100 GN 713.1-5.6 5 M 12 4г 2 тижні 504.45грн.
GN 713-5-100-19-SB 19 6 3.5 10 0.8 100 GN 713.1-5.6 5 M 12 7г 2 тижні 526.95грн.
GN 713-5-20-11,5-SB 11.5 6 3.5 10 0.8 20 GN 713.1-5.6 5 M 12 4г 2 тижні 504.45грн.
GN 713-5-20-19-SB 19 6 3.5 10 0.8 20 GN 713.1-5.6 5 M 12 6г 2 тижні 526.95грн.
GN 713-5-50-11,5-SB 11.5 6 3.5 10 0.8 50 GN 713.1-5.6 5 M 12 4г 2 тижні 504.45грн.
GN 713-5-50-19-SB 19 6 3.5 10 0.8 50 GN 713.1-5.6 5 M 12 6г 2 тижні 526.95грн.
GN 713-6-40-11,5-SB 11.5 10 7 10 1 40 GN 713.1-5.6 6 M 12 5г 2 тижні 526.95грн.
GN 713-6-40-19-SB 19 10 7 10 1 40 GN 713.1-5.6 6 M 12 6г 2 тижні 549.00грн.
GN 713-6-75-11,5-SB 11.5 10 7 10 1 75 GN 713.1-5.6 6 M 12 5г 2 тижні 526.95грн.
GN 713-6-75-19-SB 19 10 7 10 1 75 GN 713.1-5.6 6 M 12 7г 2 тижні 549.00грн.
GN 713-5-50-26,5-SB 26.5 6 3.5 10 0.8 50 GN 713.1-5.6 5 M 12 8г 2 тижні 0.00грн.
GN 713-5-100-26,5-SB 26.5 6 3.5 10 0.8 100 GN 713.1-5.6 5 M 12 9г 2 тижні 0.00грн.
GN 713-6-40-26,5-SB 26.5 10 7 10 1 40 GN 713.1-5.6 6 M 12 8г 2 тижні 0.00грн.
GN 713-6-75-26,5-SB 26.5 10 7 10 1 75 GN 713.1-5.6 6 M 12 9г 2 тижні 0.00грн.
GN 713-10-100-45-SB 45 16 11 16 1.6 100 GN 713.1-10 10 M 18 x 1.5 36г 2 тижні 0.00грн.
GN 713-10-150-18-SB 18 16 11 16 1.6 150 GN 713.1-10 10 M 18 x 1.5 20г 2 тижні 551.25грн.
GN 713-10-150-31,5-SB 31.5 16 11 16 1.6 150 GN 713.1-10 10 M 18 x 1.5 29г 2 тижні 596.70грн.
GN 713-10-205-18-SB 18 16 11 16 1.6 205 GN 713.1-10 10 M 18 x 1.5 20г 2 тижні 551.25грн.
GN 713-10-205-31,5-SB 31.5 16 11 16 1.6 205 GN 713.1-10 10 M 18 x 1.5 29г 2 тижні 596.70грн.
GN 713-6-100-11,5-SB 11.5 10 7 10 1 100 GN 713.1-5.6 6 M 12 5г 2 тижні 526.95грн.
GN 713-6-100-19-SB 19 10 7 10 1 100 GN 713.1-5.6 6 M 12 8г 2 тижні 549.00грн.
GN 713 0г 2 тижні 0.00грн.
GN 713-6-100-26,5-SB 26.5 10 7 10 1 100 GN 713.1-5.6 6 M 12 10г 2 тижні 0.00грн.
GN 713-10-150-45-SB 45 16 11 16 1.6 150 GN 713.1-10 10 M 18 x 1.5 40г 2 тижні 0.00грн.
GN 713-10-205-45-SB 45 16 11 16 1.6 205 GN 713.1-10 10 M 18 x 1.5 38г 2 тижні 0.00грн.
Характеристики

Типи

  • Тип SA : упорний штифт зі сталі, без ущільнення
  • Тип KA : упорний штифт із пластику, без ущільнення
  • Тип SB : упорний штифт зі сталі, з ущільненням
  • Тип KB : упорний штифт із пластику, з ущільненням

Корпус

Сталь

Оцинкована, воронена пасивована

Завзятий штифт

  • Сталь для SA / SB
  • загартований
  • Оцинкована, воронена пасивована
  • Пластик, поліацеталь (POM) для KA / KB

Пружина

  • Світильник бічної сили тяги
  • Нержавіюча сталь AISI 301
  • Середня сила бічної тяги
  • Пружинна сталь із чорнінням
  • Сильна бічна тяга
  • Пружинна сталь із цинковим покриттям, синя пасивація

Ущільнення

Хлоропреновий каучук (CR)

Інформація

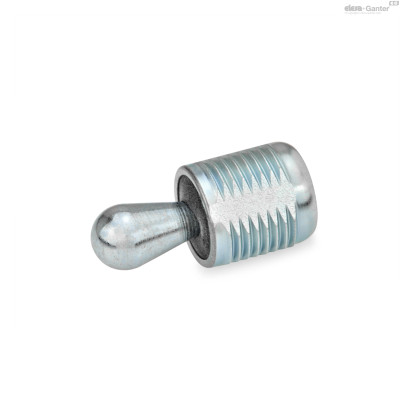

Бічні упорні штифти GN 713 є універсальними та практичними елементами для утримання, розташування та затиску заготовок.

Вони виключають дорогі альтернативи, є компактними та простими в установці. Висота виступаючої частини завзятого штифта може регулюватися за допомогою різьбового корпусу.

В наявності є відповідний інструмент для простого монтажу  GN 713.1  (див. таблицю).

Аксесуари
  • GN 713.1  Монтажні інструменти (див. № коду в таблиці)
Технічна інформація
Технічні та монтажні інструкції GN 713 | GN 714 | GN 715
Технічні та монтажні інструкції GN 713 | GN 714 | GN 715
MD715_MT-6628-1_RU

Положення монтажного отвору обумовлено довжиною заготовки l m плюс зміщення отвору m. Розрахунок представлений нижче:

w = максимальний діапазон переміщення упорного штифта

t = висота заготівлі

m = зміщення отвору

MD715_MT-6626-1_RU

Випадок 1.

Висота заготовки t більша за висоту конуса l 3

m = d1 / 2 - w/2

Випадок 2.

Висота заготовки t більша за висоту конуса l 3

m = d1 / 2 - (l3 - t) x 0,123

Якщо положення монтажного отвору визначено відповідно до вказівок, повне переміщення бічного упорного штифта буде відповідати допуску заготовки.

У разі 1 бічна притискна сила поєднується з спрямованим вниз витягуванням, що притискає заготовку до контактної поверхні.

MD715_MT-6630-1_ru
MD715.2_MT-6429-0_ru

Для монтажу рекомендується використовувати монтажний інструмент GN 715.1 або GN 713.1.

Ексцентрикові втулки GN 715.2 є допоміжним монтажним пристроєм для бічних упорних штифтів GN 714 / GN 715. Вони забезпечують регулювання бічних упорних штифтів для отримання найкращого положення затиску, наприклад, для приведення у відповідність більших допустимих.

Default

l1 -2
26.5
l2
6
l3
3.5
s
10
w
0.8
Бокова тяга F в Н ≈
20
Кодовий номер для монтажного пристрою
GN 713.1-5.6

Характеристики

d1
5
d2
M 12
Питань: 0

Немає запитань про цей товар.
