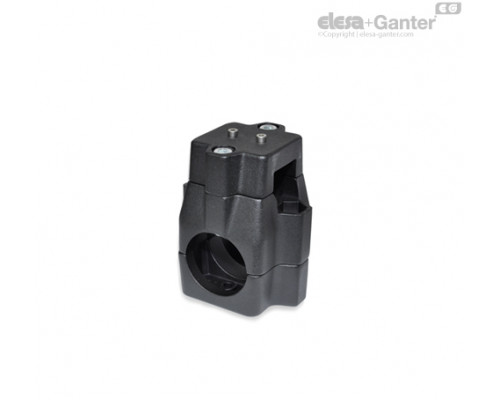

Name: GN 135.1
Brand: Elesa Ganter
SKU: GN 135.1
Availability: OutOfStock

Опис

Вага

Наявн.

Ціна

GN 135.1-B30-B40-2-SW

869г

2 тижні

4457.25грн.

GN 135.1-B30-B50-2-SW

834г

2 тижні

4449.15грн.

GN 135.1-B30-V40-2-SW

929г

2 тижні

4452.75грн.

GN 135.1-B30-V50-2-SW

802г

2 тижні

4459.50грн.

GN 135.1-B40-B50-2-SW

813г

2 тижні

4469.40грн.

GN 135.1-B40-V50-2-SW

785г

2 тижні

4449.15грн.

GN 135.1-V30-B40-2-SW

857г

2 тижні

4478.40грн.

GN 135.1-V30-B50-2-SW

825г

2 тижні

4466.25грн.

GN 135.1-V30-V40-2-SW

838г

2 тижні

4450.50грн.

GN 135.1-V30-V50-2-SW

789г

2 тижні

4455.90грн.

GN 135.1-V40-B50-2-SW

767г

2 тижні

4453.65грн.

GN 135.1-V40-V50-2-SW

737г

2 тижні

4443.75грн.

Ідентифікаційний номер

№2: з чотирма затискними гвинтами з нержавіючої сталі DIN 912

Алюміній

з пластиковим покриттям

чорний колір, RAL 9005, текстурована обробка SW

Затискні отвори механічно не оброблені

Кріпильні елементи / компоненти перенесення

Гвинт з головкою під торцевий ключ DIN 912

Шестигранні гайки DIN 985

Центруючі втулки, ведена деталь

Нержавіюча сталь AISI 304

Затискачі лінійного приводу GN 135.1 зазвичай поставляються кріпляться тільки в комплекті з квадратним лінійним приводом та для контролю роботи.

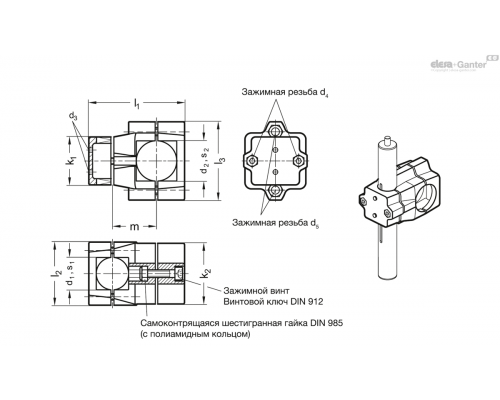

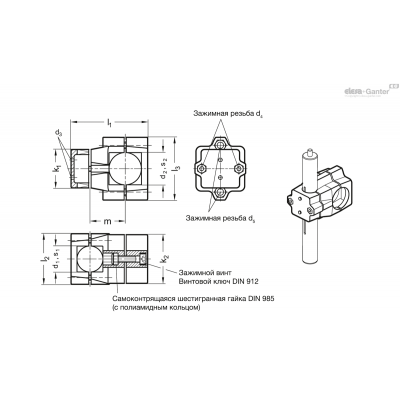

Кріпильні канали для веденої деталі завжди розташовуються в кришці отвору d₁та/або в квадраті s₁. Центруючі втулки в наскрізному отворі не допускають осьовий зазор. Ширина s₁квадрата вирівнюється за розмірами із зазором квадратних лінійних приводів.

Квадратний s₂затискач лінійного приводу поставляється в необробленому стані та стандартної конструкції.

Це стандартні затискні гвинти з торцевою головкою з шестигранним поглибленням DIN 912. Вони можуть бути замінені затискними втулками GN 911 (код виробу див. у таблиці з розмірами).

Затискні втулки GN 911

Затискачі лінійного приводу з невеликим зазором

інші комбінації круглих і квадратних отворів

Характеристики нержавіючої сталі
