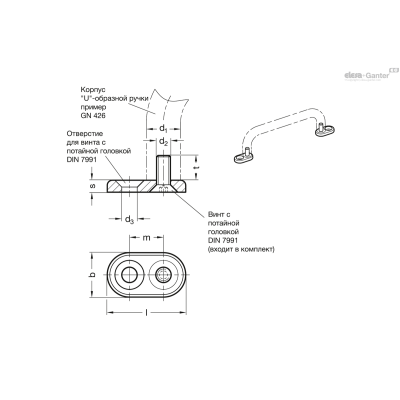

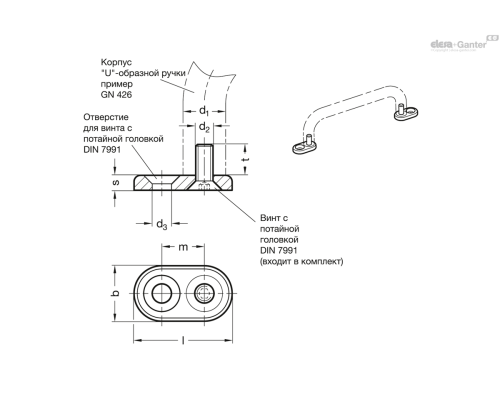

| Опис | d3 +0.2 / +0.5 | s | Гвинт із потайною головкою DIN 7991 | для П-подібних ручок для ящиків та шаф | Довжина l | m | B | d1 | d2 | t | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 181-ZD-10-M5-SR | 5 | 4 | M 5 x 12 | GN 425-10-... , GN 425.1-10-... | 24 | 12 | 12 | 10 | M 5 | 8 | 8г | 2 тижні | 132.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 181-ZD-10-M5-SW | 5 | 4 | M 5 x 12 | GN 425-10-... , GN 425.1-10-... | 24 | 12 | 12 | 10 | M 5 | 8 | 8г | 2 тижні | 132.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 181-ZD-12-M6-SR | 6 | 4.5 | M 6 x 14 | GN 425-12-... , GN 425.1-12-... , GN 435-12-... | 30 | 15 | 15 | 12 | M 6 | 9.5 | 14г | 2 тижні | 147.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 181-ZD-12-M6-SW | 6 | 4.5 | M 6 x 14 | GN 425-12-... , GN 425.1-12-... , GN 435-12-... | 30 | 15 | 15 | 12 | M 6 | 9.5 | 14г | 2 тижні | 147.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 181-ZD-16-M6-SR | 6 | 4.5 | M 6 x 14 | GN 425-16-... , GN 435-16-... | 34 | 16 | 18 | 16 | M 6 | 9.5 | 22г | 2 тижні | 154.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 181-ZD-16-M6-SW | 6 | 4.5 | M 6 x 14 | GN 425-16-... , GN 435-16-... | 34 | 16 | 18 | 16 | M 6 | 9.5 | 22г | 2 тижні | 154.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 181-ZD-20-M6-SR | 6 | 4.5 | M 6 x 14 | GN 565-20-... , GN 565.5-20-... | 40 | 18 | 22 | 20 | M 6 | 9.5 | 35г | 2 тижні | 171.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 181-ZD-20-M6-SW | 6 | 4.5 | M 6 x 14 | GN 565-20-... , GN 565.5-20-... | 40 | 18 | 22 | 20 | M 6 | 9.5 | 35г | 2 тижні | 171.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 181-ZD-20-M8-SR | 8 | 6 | M 8 x 18 | GN 426-20-... , GN 426.1-20-... | 42 | 20 | 22 | 20 | M 8 | 12 | 55г | 2 тижні | 197.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 181-ZD-20-M8-SW | 8 | 6 | M 8 x 18 | GN 426-20-... , GN 426.1-20-... | 42 | 20 | 22 | 20 | M 8 | 12 | 55г | 2 тижні | 197.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 181-ZD-26-M8-SR | 8 | 6 | M 8 x 18 | GN 565-26-... | 52 | 24 | 28 | 26 | M 8 | 12 | 93г | 2 тижні | 268.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 181-ZD-26-M8-SW | 8 | 6 | M 8 x 18 | GN 565-26-... | 52 | 24 | 28 | 26 | M 8 | 12 | 93г | 2 тижні | 268.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 181-ZD-28-M10-SR | 10 | 6.5 | M 10 x 20 | GN 426-28-... , GN 426.1-28-... | 56 | 26 | 30 | 28 | M 10 | 13.5 | 89г | 2 тижні | 282.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 181-ZD-28-M10-SW | 10 | 6.5 | M 10 x 20 | GN 426-28-... , GN 426.1-28-... | 56 | 26 | 30 | 28 | M 10 | 13.5 | 89г | 2 тижні | 282.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 181-ZD-8-M4-SR | 4 | 3 | M 4 x 10 | GN 425-8-... | 20 | 10 | 10 | 8 | M 4 | 7 | 4г | 2 тижні | 122.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 181-ZD-8-M4-SW | 4 | 3 | M 4 x 10 | GN 425-8-... | 20 | 10 | 10 | 8 | M 4 | 7 | 4г | 2 тижні | 122.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Цинк, лиття під тиском
з пластиковим покриттям
чорний колір RAL 9005, текстурована обробка SW
срібний колір RAL 9006, текстурована обробка SR
Гвинти з потайною головкою
DIN 7991
Steel, zinc plated , blue passivated
Інформація

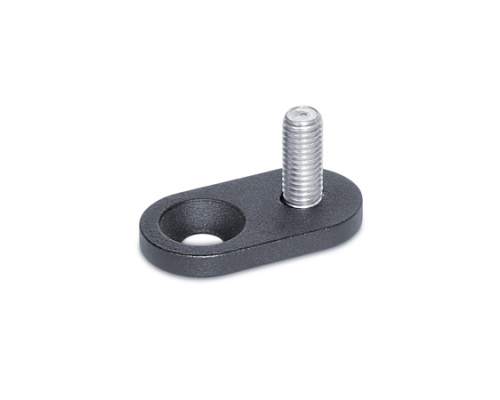

Кріпильні комплекти GN 181 дозволяють встановлювати різні П-подібні ручки для ящиків і шаф і трубчасті ручки з внутрішнім різьбленням з боку оператора.
Монтажне положення кріпильних пластин налаштовується на вимогу замовника без обмежень, що забезпечує бічне зміщення або монтаж з різними відстанями між отворами.
Кріпильний комплект складається з 2 кріпильних пластин і 2 гвинтів з потайною головкою.
Питань: 0
Немає запитань про цей товар.
GN 181 248.81 KB
