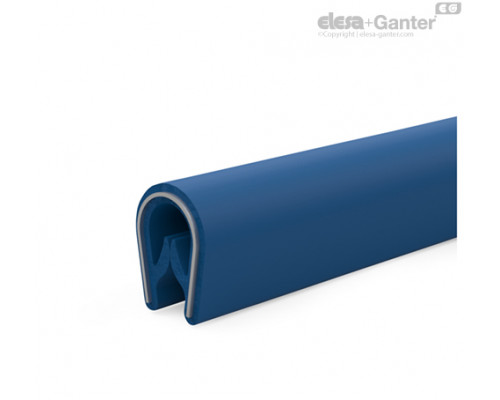

GN 2194

Профіль

Силіконовий каучук MVQ

• відповідають вимогам FDA

• синій, RAL 5010 BL

• Твердість по Шору A 60±5

• термостійкість від –50 до 200 °C

Затискна вставка

Затискна стрічка з дроту з нержавіючої сталі

AISI 304

Профілі для захисту кромок GN 2194 встановлюються на передню кромку металевих листів і пластин. Вони захищають поверхні від пошкоджень гострими краями. розрізаних за допомогою лазерного різання, зводиться до абсолютного мінімуму.

Завдяки використанню матеріалів, що відповідають вимогам Управління з санітарного нагляду за якістю харчових продуктів та медикаментів США (FDA), профілі підходять для областей застосування з відповідними вимогами. варіант виконання відповідає рекомендаціям 3-A Sanitary Standard Inc. і DIN ISO 10993.

Рекомендується дотримуватися зазначених радіусів розміщення (r₁...r₃) для забезпечення постійного розміщення профілю та полегшення складання. Складання може бути виконане вручну або за допомогою молотка з м'якою головкою. Вбудована затискна вставка запобігає від'єднанню. Використання клею або інших матеріалів не потрібно.

• інші кольори

• Характеристики пластику

• Характеристики нержавіючої сталі

Введення

Способи використання та сфери застосування

При використанні захисту кромок при роботі з обладнанням та деталями верстата, виготовленими з металевих профілів, ризик порізів і саден знижується до мінімуму. При цьому профілі забезпечують візуальний «декоративний ефект». Інші можливі способи застосування включають прокладку кабелів і труб, де необхідно обходити отвори і краї розділових пластин. Це забезпечує надійний захист від відшаровування та зносу кабелів та труб.

Як правило, використання профілів для захисту кромок може зменшити необхідність подальшої обробки, тобто. закруглення кромок та зняття задирок з розрізаних металевих листів, а також з металевих листів, що розрізають за допомогою лазерного різання.

Ущільнювальні профілі для захисту кромок забезпечують ті ж переваги, що й звичайні профілі для захисту кромок. Однак їх використання рекомендується в тих випадках, коли двері, кришки та люки вимагають додаткової герметизації, щоб уникнути викиду пилу, теплого повітря або шуму або для запобігання попаданню струменя води.

Конструкція

Профілі для захисту кромок складаються з екструдованого затискного профілю, який утворює основу конструкції та використовується на кромці листового металу для кріплення профілю захисту кромки.

Для збільшення затискного зусилля затискний профіль посилюється арматурою, що допомагає запобігти від'єднанню профілю після складання.

Затискна вставка доступна у вигляді сталевої затискної стрічки або у вигляді затискної стрічки зі сталевого дроту.  що забезпечує більш рівномірне вирівнювання країв.

Ущільнювальний профіль кріпиться до верхньої або бічної сторони затискного профілю і є значно м'якшим. Він може бути виготовлений як з основного матеріалу затискного профілю, так і спеціальних матеріалів для певних областей застосування. Для досягнення належної герметизації профіль ущільнювачів повинен бути попередньо напружений і/або сформований так, щоб він міг щільно прилягати до протилежної поверхні.

Стрічка ущільнювача всередині затискного профілю забезпечує герметизацію ущільнювального профілю для захисту кромок з краєм листа.

Складання

Для вирівнювання профілів можна використовувати бічні кусачки та ножиці, придатні для різання металевої затискної вставки.  Будь-які кінцеві деталі затискної вставки, що виступають із зони різання, повинні бути видалені, щоб уникнути травм. При необхідності кінці та косяки профілю можуть бути потім загерметизовані та/або заклеєні.

Прикріплення профілів до країв фіксується за допомогою затискної вставки. Використання клею або інших клеючих матеріалів зазвичай не потрібне.

Як правило, профілі можна закріпити, натискаючи вручну. При необхідності профіль можна зафіксувати, злегка ударяючи по ньому молотком з м'яким бойком.

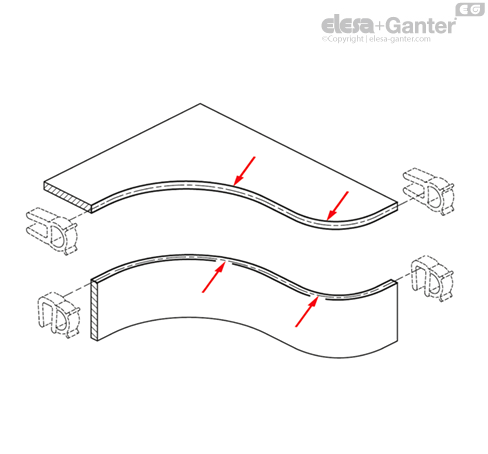

Мінімальні радіуси розміщення

Для забезпечення правильного ущільнення профілю та запобігання його від'єднання розміщення не повинно виходити за межі мінімальних радіусів. Це додатково спрощує складання профілів.

Величини радіусів перераховані у відповідних стандартах, ними слід керуватися. Залежно від напрямку використання розрізняють розрізні або вигнуті радіуси, іншими словами, внутрішні або зовнішні профілі ущільнення.

Формування

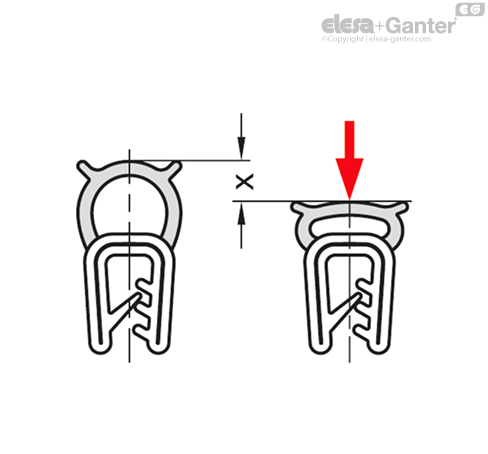

Теоретично ущільнювальні профілі для захисту кромок повинні забезпечувати деформацію х, що становить приблизно 30-50% від максимального значення для забезпечення надійного ущільнення.

Деформація більше 50% може негативно позначитися на ущільненні та зменшити пружність ущільнювального матеріалу через пластичну деформацію.

Основні матеріали, характеристики

Профілі можуть бути виготовлені з різних основних матеріалів залежно від виду застосування.  Для полегшення вибору таблиці справа наведені загальні характеристики.

Через велику кількість хімічних речовин, розчинників і т. д. вказати точні технічні характеристики неможливо, оскільки базові матеріали, які є нестійкими, у поєднанні з певними матеріалами можуть бути довговічними, і навпаки. Концентрація, температура та час впливу також мають важливе значення. Замовнику рекомендується провести випробування на стійкість при поєднанні відповідних матеріалів контакту один з одним.
