| Опис | d3 ±0.2 | l2 | l3 | l4 | l5 | l6 | l7 | d5 | l1 | d1 | d2 | d4 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 2290-1-GR | 13.9 | - | 33 | 1 | - | 7.5 | 1.5 | 7.8 | 60 | 6 | 6.15 | 8 | 16г | 2 тижні | 128.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2290-2-GR | 13.9 | 50 | 33 | 1 | 20 | 7.5 | 1.5 | 7.8 | - | 6 | 6.15 | 8 | 27г | 2 тижні | 184.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2290-3-GR | 13.9 | - | 33 | 1 | - | 7.5 | 1.5 | 7.8 | 60 | 6 | 6.15 | 8 | 32г | 2 тижні | 188.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

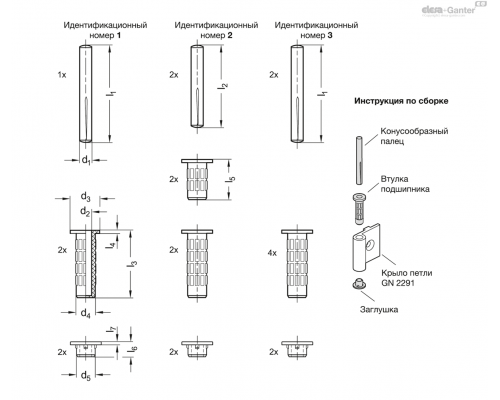

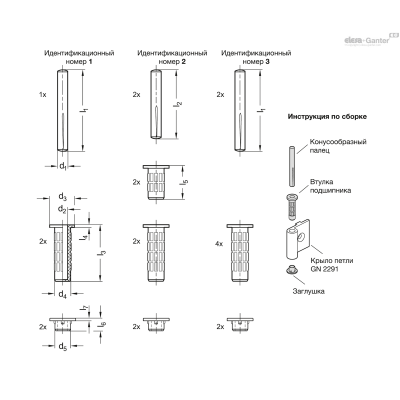

Ідентифікаційний номер
- №1: для двокомпонентних петель
- №2: для трьохкомпонентних петель, з коротким середнім крилом
- №3: для трьохкомпонентних петель, з подовженим середнім крилом

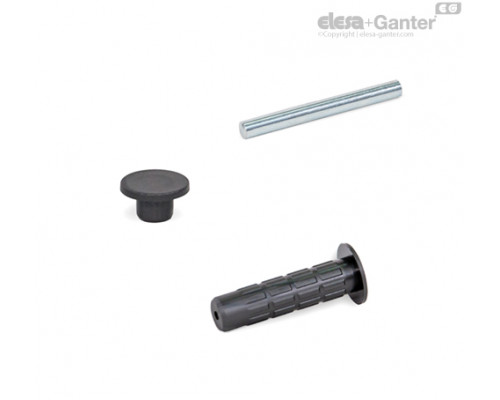

Втулка підшипника / кришка
Пластик, технополімер (поліамід PA)
Графітовий сірий, RAL 7024 GR
Штифт циліндричний ISO 8741
Оцинкована сталь, блакитна пасивація
Комплекти болтів GN 2290 розроблені як аксесуари для GN 2291 крил петель для монтажу окремих варіантів виконання петель.
Комплекти болтів з ідентифікаційним номером 1 призначені для петель з двома крилами, комплекти болтів з ідентифікаційними номерами 2 і 3 призначені для петель з трьома крилами. Комплекти болтів 2 використовуються виключно для коротких середніх крил завдовжки 40 мм. Комплекти болтів з ідентифікаційним номером 3 повинні використовуватися для більш довгих середніх крил.
лівосторонні / правосторонні петлі
Правосторонні або лівосторонні петлі можна створити шляхом завдання напрямку, в якому втулки підшипників вставляються у крило петлі.
Монтаж на дверних рамах
Для монтажу знімних дверей потрібно прикріпити два шарніри однакового типу до рами дверей.
Якщо не передбачається, що двері будуть знімними, вони повинні бути встановлені як мінімум з однією правосторонньою петлею і як мінімум з однією лівосторонньою петлею.
Монтаж
1. Розташуйте втулку підшипника в необхідному напрямку монтажу на крилі петлі. Потім вставте гвинт з буртиком, наприклад гвинт із сферичною головкою ISO 7380, у втулку підшипника для захисту буртика від пошкодження в процесі встановлення.
2. Вдавлюйте втулку підшипника до тих пір, поки не залишиться приблизно 1 мм між буртиком втулки підшипника і крилом петлі.
3. Видаліть задирки на втулці підшипника за допомогою ножа.
4. Втисніть втулку підшипника до упору.
5. Зніміть гвинт.
6. Встановіть циліндричний штифт у втулку підшипника.
7. Встановіть ковпачок з протилежного боку крила петлі.
Вставте інші втулки підшипника за точками 1–5.
