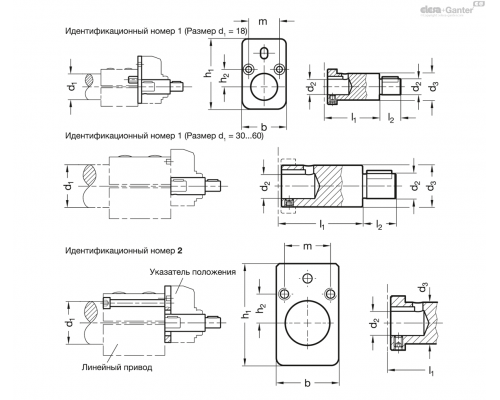

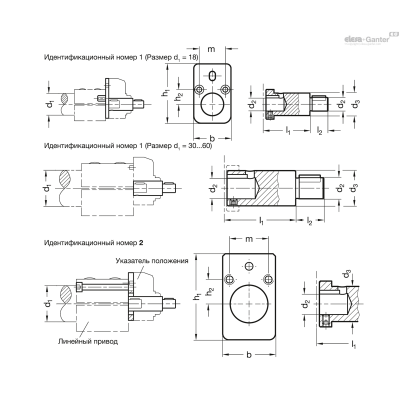

| Опис | d1 Ø Лінійний привід | d2 f7 | l2 | Для датчика положння | h1 | h2 | l1 | m | B | d3 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 491.1-18-6-1 | 18 | 6 | 16 | DD50 | 38.5 | 10 | 30 | 20 | 27 | 10 | 90г | 2 тижні | 3171.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 491.1-30-8-1 | 30 | 8 | 15 | DD51 | 54.5 | 15 | 35 | 30 | 40 | 14 | 159г | 2 тижні | 774.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 491.1-30-8-2 | 30 | 8 | 15 | DD51-E | 54.5 | 15 | 44 | 30 | 40 | 14 | 150г | 2 тижні | 2667.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 491.1-40-12-1 | 40 | 12 | 16 | DD52R | 72.5 | 19.5 | 39 | 39 | 50 | 20 | 100г | 2 тижні | 818.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 491.1-40-12-2 | 40 | 12 | 16 | DD52R-E | 72.5 | 19.5 | 51 | 39 | 50 | 20 | 247г | 2 тижні | 2946.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 491.1-50-12-1 | 50 | 12 | 17 | DD52R | 72.5 | 23 | 39 | 46 | 60 | 20 | 159г | 2 тижні | 913.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 491.1-50-12-2 | 50 | 12 | 17 | DD52R-E | 72.5 | 23 | 51 | 46 | 60 | 20 | 271г | 2 тижні | 2932.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 491.1-60-14-1 | 60 | 14 | 18 | DD52R | 72.5 | 27.5 | 39 | 55 | 70 | 20 | 92г | 2 тижні | 985.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 491.1-60-14-2 | 60 | 14 | 18 | DD52R-E | 72.5 | 27.5 | 51 | 55 | 70 | 20 | 324г | 2 тижні | 2932.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Ідентифікаційний номер
- №1: для механічних індикаторів положення DD52R / DD51 / DD50
- № 2: для електричних датчиків положення DD52R-Е/ DD51-Е
Вал перехідника
Сталь
чорніння
Важіль фіксації двигуна
Алюміній
чорний колір, анодований
Інформація

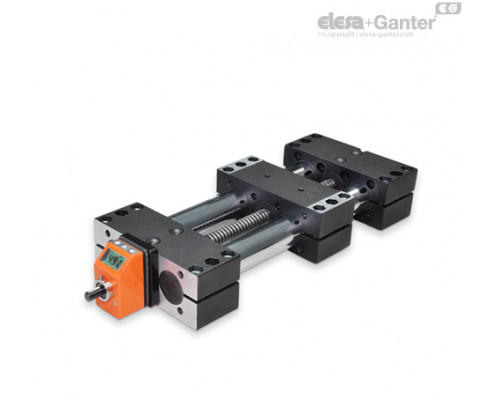

Набір GN 491.1 необхідний для приєднання індикатора обертів до лінійних приводів з подвійною трубкою. Він складається з перехідного валу і забезпечує крутний момент, що залежить від індикатора обертів, включає кріпильні гвинти.
Механічні індикатори положення DD52R / DD51 / DD50 повинні замовлятися таким чином, щоб лічильник вирівнювався при підйомі шпинделя з трапецієподібним різьбленням.
Для індикаторів оборотів DD52R-E / DD51-E при кожному програмуванні встановлюється очікуване переміщення.
Аксесуари
Датчики положення та маховики замовляються окремо.
Технічна інформація
- Основні допуски за стандартами ISO
Питань: 1
Вадим
22.03.2024
Відповідь адміністрації:
Дорого дня Вадим.Ціни вказані за шт. з ПДВ в таблиці на сторінці товару.
Опис товару оновлено.
Вибирайте необхідний товар, додавайте до кошика та замовляйте.
Стосовно наявності товару, то наш склад синхронізовано з магазином, тому на сайті зараз актуальні залишки по складу.
Якщо стоїть 2 тижні, значить на нашому складі їх немає, але ми готові Вам їх привезти зі складу в Європі за вказаний термін в 2 тижні.
