Name: GN 957
Brand: Elesa Ganter
SKU: GN 957
Availability: OutOfStock

Опис

d2 H9

For position indicator

l2 max.

l2 min.

Вага

Наявн.

Ціна

GN 957-22-B10-B

B 10

DD50

9.6

4.5

15.5

M 4

11г

2 тижні

659.25грн.

Характеристики

d2 H9	B 10
For position indicator	DD50
l2 max.	9.6
l2 min.	4.5
l1	15.5
d1	22
d3	10
d4	M 4

659.25грн.

Наявн.: 2 тижні

GN 957-22-B6-A

B 6

DD50

9.6

4.5

15.5

M 4

10г

2 тижні

715.05грн.

Характеристики

d2 H9	B 6
For position indicator	DD50
l2 max.	9.6
l2 min.	4.5
l1	15.5
d1	22
d3	10
d4	M 4

715.05грн.

Наявн.: 2 тижні

GN 957-22-B8-A

B 8

DD50

9.6

4.5

15.5

M 4

10г

2 тижні

715.05грн.

Характеристики

d2 H9	B 8
For position indicator	DD50
l2 max.	9.6
l2 min.	4.5
l1	15.5
d1	22
d3	10
d4	M 4

715.05грн.

Наявн.: 2 тижні

GN 957-27-B10-A

B 10

DD51 , DD51-E

11.3

19.5

M 5

20г

2 тижні

810.45грн.

Характеристики

d2 H9	B 10
For position indicator	DD51 , DD51-E
l2 max.	11.3
l2 min.	6
l1	19.5
d1	27
d3	14
d4	M 5

810.45грн.

Наявн.: 2 тижні

GN 957-27-B12-A

B 12

DD51 , DD51-E

11.3

19.5

M 5

18г

2 тижні

810.45грн.

Характеристики

d2 H9	B 12
For position indicator	DD51 , DD51-E
l2 max.	11.3
l2 min.	6
l1	19.5
d1	27
d3	14
d4	M 5

810.45грн.

Наявн.: 2 тижні

GN 957-27-B14-B

B 14

DD51 , DD51-E

11.3

19.5

M 5

14г

2 тижні

709.65грн.

Характеристики

d2 H9	B 14
For position indicator	DD51 , DD51-E
l2 max.	11.3
l2 min.	6
l1	19.5
d1	27
d3	14
d4	M 5

709.65грн.

Наявн.: 2 тижні

GN 957-27-B6-A

B 6

DD51 , DD51-E

11.3

19.5

M 5

24г

2 тижні

810.45грн.

Характеристики

d2 H9	B 6
For position indicator	DD51 , DD51-E
l2 max.	11.3
l2 min.	6
l1	19.5
d1	27
d3	14
d4	M 5

810.45грн.

Наявн.: 2 тижні

GN 957-27-B8-A

B 8

DD51 , DD51-E

11.3

19.5

M 5

22г

2 тижні

810.45грн.

Характеристики

d2 H9	B 8
For position indicator	DD51 , DD51-E
l2 max.	11.3
l2 min.	6
l1	19.5
d1	27
d3	14
d4	M 5

810.45грн.

Наявн.: 2 тижні

GN 957-42-B10-A

B 10

DD52R , DD52R-E , DD52R-E-RF

6.5

M 6

72г

2 тижні

1005.75грн.

Характеристики

d2 H9	B 10
For position indicator	DD52R , DD52R-E , DD52R-E-RF
l2 max.	15
l2 min.	6.5
l1	24
d1	42
d3	20
d4	M 6

1005.75грн.

Наявн.: 2 тижні

GN 957-42-B12-A

B 12

DD52R , DD52R-E , DD52R-E-RF

6.5

M 6

69г

2 тижні

1005.75грн.

Характеристики

d2 H9	B 12
For position indicator	DD52R , DD52R-E , DD52R-E-RF
l2 max.	15
l2 min.	6.5
l1	24
d1	42
d3	20
d4	M 6

1005.75грн.

Наявн.: 2 тижні

GN 957-42-B14-A

B 14

DD52R , DD52R-E , DD52R-E-RF

6.5

M 6

60г

2 тижні

1005.75грн.

Характеристики

d2 H9	B 14
For position indicator	DD52R , DD52R-E , DD52R-E-RF
l2 max.	15
l2 min.	6.5
l1	24
d1	42
d3	20
d4	M 6

1005.75грн.

Наявн.: 2 тижні

GN 957-42-B15-A

B 15

DD52R , DD52R-E , DD52R-E-RF

6.5

M 6

63г

2 тижні

1005.75грн.

Характеристики

d2 H9	B 15
For position indicator	DD52R , DD52R-E , DD52R-E-RF
l2 max.	15
l2 min.	6.5
l1	24
d1	42
d3	20
d4	M 6

1005.75грн.

Наявн.: 2 тижні

GN 957-42-B16-A

B 16

DD52R , DD52R-E , DD52R-E-RF

6.5

M 6

60г

2 тижні

1005.75грн.

Характеристики

d2 H9	B 16
For position indicator	DD52R , DD52R-E , DD52R-E-RF
l2 max.	15
l2 min.	6.5
l1	24
d1	42
d3	20
d4	M 6

1005.75грн.

Наявн.: 2 тижні

GN 957-42-B20-B

B 20

DD52R , DD52R-E , DD52R-E-RF

6.5

M 6

50г

2 тижні

864.00грн.

Характеристики

d2 H9	B 20
For position indicator	DD52R , DD52R-E , DD52R-E-RF
l2 max.	15
l2 min.	6.5
l1	24
d1	42
d3	20
d4	M 6

864.00грн.

Наявн.: 2 тижні

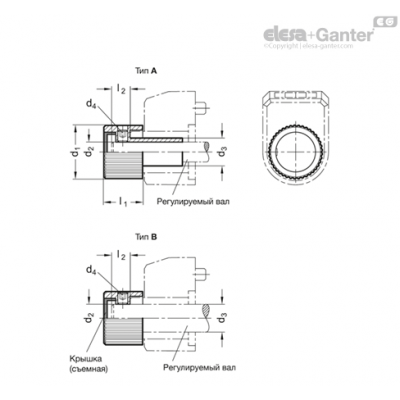

Types

Тип A: Вал-Ød₂< Отвір-Ø d₃

Тип B: Вал-Ød₂= Отвір-Ø d₃

Алюміній

анодоване покриття, чорний колір

Настановний гвинт з поглибленням DIN 916 з нержавіючої сталі

з внутрішнім шестигранником і зубчастим контактом

Ковпачок маточини

Пластик, світло-сірий колір

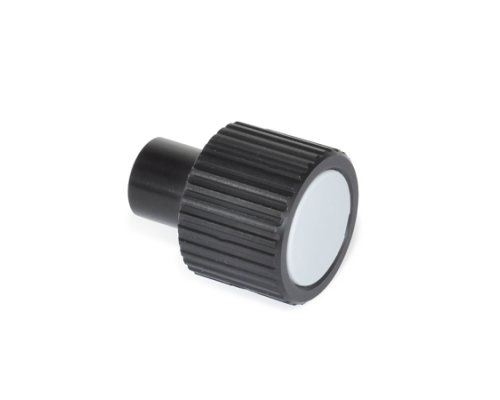

Ручки управління GN 957 використовуються як індикатори положення. Ці ручки управління застосовуються в тих випадках, коли складання вимагає точного ручного припасування для виду застосування, для якого вони були розроблені.

Конструкція цієї ручки пристосовує її до діаметра регулювального валу для виключення необхідності використання муфт-перехідників RB51.

Основні допуски за стандартами ISO
