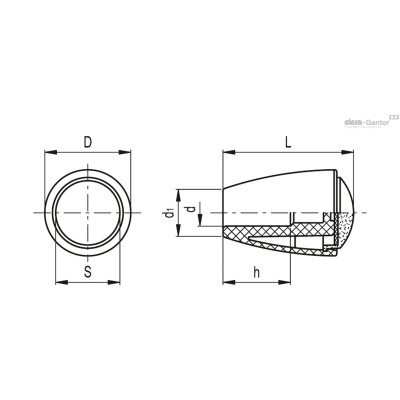

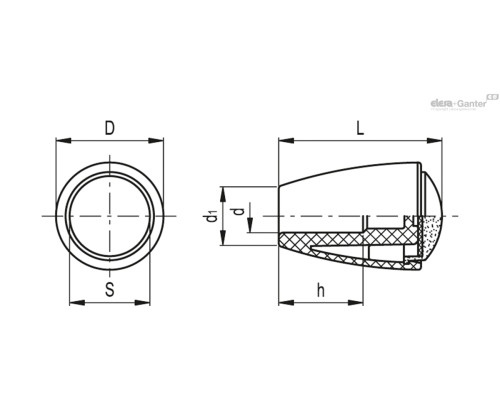

| Опис | d' | s | D | L | d1 | h | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IH.40 N-8 | 8 | 20 | 27 | 42 | 15 | 24 | 13г | 2 тижні | 159.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IH.50 N-10 | 10 | 25 | 32 | 49 | 18 | 25 | 21г | 4 | 170.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основні характеристики
Матеріал
Високоеластичний технополімер на основі поліаміду (ПА), чорний колір, матова поверхня.

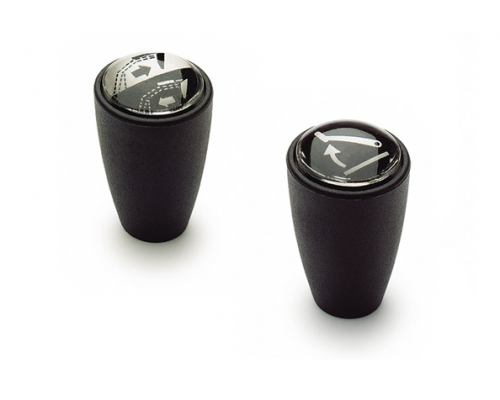

Збільшувальні лінзи
Технополімер на основі прозорого поліаміду (PA-T). Складання з пресовою посадкою. Поліпшують видимість етикеток.
Стандартне виконання
Глухий отвір без різьблення.
Пружне з'єднання, збирання з пресовою посадкою на балки з тягнутого матеріалу з допуском h9, не піддається впливу вібрацій і перешкоджає зісковзування ручки (див. Технічні дані ).
Аксесуари на окреме замовлення
Аксесуари на окреме замовлення
Самоклеючі етикетки MA. зі стандартними знаками та символами замовляються окремо.
Інструкції з монтажу
Інструкції з монтажу
- Встановіть ручку IH.N без лінзи на злегка скошений торець валу і натисніть (наскільки можливо) рукою або за допомогою невеликого преса. Також можна щільно встановити ручку на місце, трохи постукуючи по ній пластиковим або дерев'яним молотком. У цьому випадку ми рекомендуємо накрити ручку тканиною або іншим м'яким матеріалом для запобігання виникненню будь-яких пошкоджень поверхні.
- Прикріпіть етикетку, що самоклеїться (з печаткою на клейкій стороні) на внутрішню поверхню збільшувальної лінзи, пригладжуючи з центру до країв, щоб уникнути виникнення повітряних бульбашок. Встановіть збільшувальну лінзу в заглиблення на лицьовій поверхні ручки, обережно постукуючи дерев'яним або пластиковим молотком, доки вона твердо не стане на місці. Таким чином, етикетка буде захищена водонепроникною збільшувальною лінзою.
Питань: 0
Немає запитань про цей товар.
IH.N 281.63 KB
