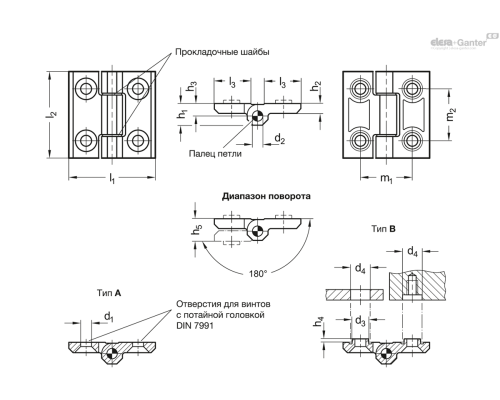

| Опис | d4 +0.5 | h4 | h5 | l2 | l3 | m1 | m2 | h1 | h2 | h3 | l1 | d1 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

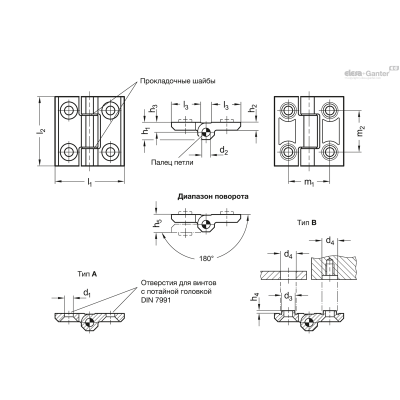

| GN 237.3-A4-50-50-A-GS | 10 | 2 | 13 | 50 | 21 | 30 | 30 | 12.5 | 6 | 6.5 | 50 | 6.3 | 115г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 237.3-A4-50-50-B-GS | 10 | 2 | 13 | 50 | 21 | 30 | 30 | 12.5 | 6 | 6.5 | 50 | 6.3 | 116г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 237.3-A4-60-60-A-GS | 13 | 3 | 17 | 60 | 25.5 | 36 | 36 | 16 | 8 | 8.5 | 60 | 8.3 | 218г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 237.3-A4-60-60-B-GS | 13 | 3 | 17 | 60 | 25.5 | 36 | 36 | 16 | 8 | 8.5 | 60 | 8.3 | 223г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 237.3-A4-80-80-A-GS | 15 | 4 | 21 | 80 | 36 | 50 | 50 | 20 | 10 | 10.5 | 80 | 10.3 | 487г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 237.3-A4-80-80-B-GS | 15 | 4 | 21 | 80 | 36 | 50 | 50 | 20 | 10 | 10.5 | 80 | 10.3 | 495г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип A з отворами для гвинтів з потайною головкою
- Тип B з отворами для гвинтів з потайною головкою і центруючими кріпленнями
Нержавіюча сталь NI
Німецький матеріал № 1.4405
матові, дробоструминної обробки GS
З пластиковим покриттям
чорний колір, RAL 9005, фактурне оздоблення поверхні SW
Петлевий штифт
Нержавіюча сталь
- Німецька матеріал № 1.4542
- загартований
- змащений спеціальним мастилом
Регулювальні шайби
Нержавіюча сталь AISI 301
- загартований
- змащений спеціальним мастилом
Інформація

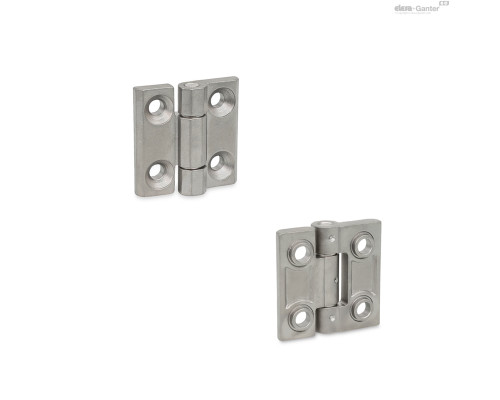

Міцні петлі з нержавіючої сталі GN 237.3 створені для використання в складних умовах і відрізняються компактною конструкцією .
Включають петлеві стрижні, що дозволяють використовувати петлі в умовах сильних вібрацій і ударів.
Підбір різних матеріалів дозволяє використовувати ці петлі в агресивних середовищах.
Імовірність зносу зведена до мінімуму за рахунок ефективного тертя суміщених частин петлі та мастила.
Петля типу B оснащена центруючими кріпленнями, які запобігають горизонтальному зміщенню під впливом високих навантажень і захищають монтажні гвинти від надмірного поперечного зусилля.
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 237.3 404.39 KB
