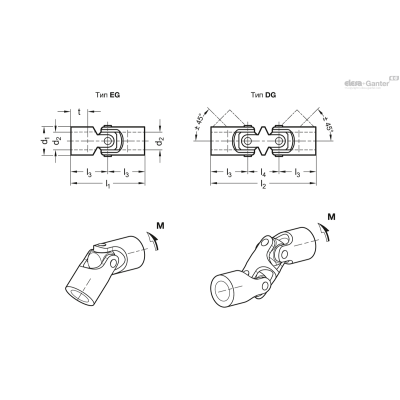

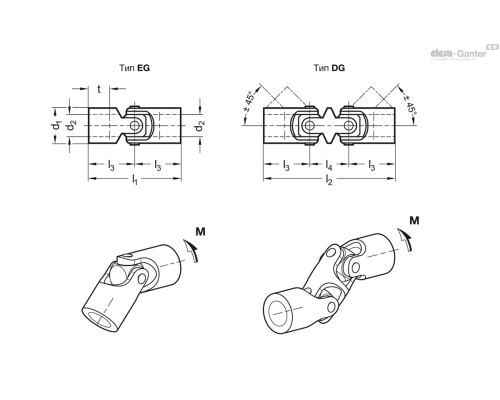

| Опис | d2 H8 Отвір | l2 | l3 | l4 | M Макс. крутний момент Н·м | t+1 установча довжина валу | d1 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 9080-13-B8-DG | B 8 | 60 | 21 | 18 | 2 | 12 | 13 | 36г | 2 тижні | 819.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 9080-16-B10-DG | B 10 | 74 | 26 | 22 | 3 | 15 | 16 | 68г | 2 тижні | 909.45грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 9080-20-B12-DG | B 12 | 88 | 31 | 26 | 6 | 18 | 20 | 132г | 2 тижні | 1102.50грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 9080-25-B16-DG | B 16 | 104 | 37 | 30 | 12 | 22 | 25 | 235г | 2 тижні | 1518.75грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 9080-32-B20-DG | B 20 | 124 | 43 | 38 | 24 | 25 | 32 | 455г | 2 тижні | 2547.45грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип EG : одинарне, підшипник ковзання
- Тип DG : подвійне, підшипник ковзання
Сталь
- незагартований
- Чорнена
Інформація

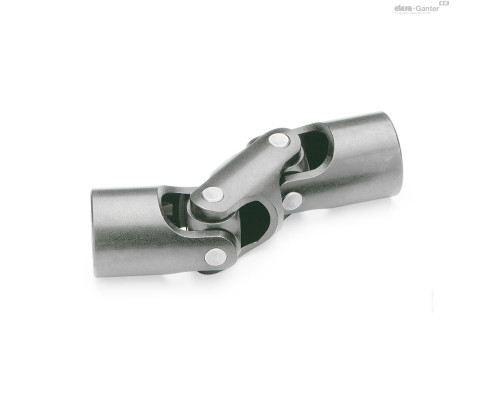

Карданні з'єднання GN 9080 є простим варіантом за дуже конкурентоспроможною ціною.
Вони можуть бути використані лише для видів застосувань із низькими оборотами. Стандартними видами застосування є всі види ручних операцій, наприклад регулювання жалюзі.
Технічна інформація
- Перехресні отвори GN 110.1
Питань: 0
Немає запитань про цей товар.
GN 9080 258.04 KB
