| Опис | A/F 1 | A/F 2 | l2 | l3 | l5 +1.0/-0.3 | l6 ≈ | Момент затягування в Нм ≈ | l1 | d1 | d2 | d3 | d4 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 782-M10-KS-1-NI | 19 | 11 | 12 | 14 | 33.5 | 23.5 | 35 | 15 | M 10 | M 10 | 21 | 13 | 102г | 2 тижні | 2119.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 782-M10-KS-2-NI | 19 | 11 | - | 14 | 33.5 | 23.5 | 35 | 15 | M 10 | M 10 | 21 | 13 | 121г | 2 тижні | 2118.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 782-M12-KS-1-NI | 25 | 14 | 15 | 20 | 44 | 31.5 | 45 | 18 | M 12 | M 12 | 28 | 16 | 236г | 2 тижні | 2552.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 782-M12-KS-2-NI | 25 | 14 | - | 20 | 44 | 31.5 | 45 | 18 | M 12 | M 12 | 28 | 16 | 269г | 2 тижні | 2560.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 782-M6-KS-1-NI | 15 | 7 | 8 | 11 | 25 | 16.8 | 15 | 10 | M 6 | M 6 | 17 | 8.5 | 48г | 2 тижні | 1810.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 782-M6-KS-2-NI | 15 | 7 | - | 11 | 25 | 16.8 | 15 | 10 | M 6 | M 6 | 17 | 8.5 | 53г | 2 тижні | 1955.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 782-M8-KS-1-NI | 17 | 9 | 10 | 12.5 | 29.5 | 19.5 | 20 | 12 | M 8 | M 8 | 19 | 11 | 73г | 2 тижні | 2024.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 782-M8-KS-2-NI | 17 | 9 | - | 12.5 | 29.5 | 19.5 | 20 | 12 | M 8 | M 8 | 19 | 11 | 83г | 2 тижні | 2122.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики

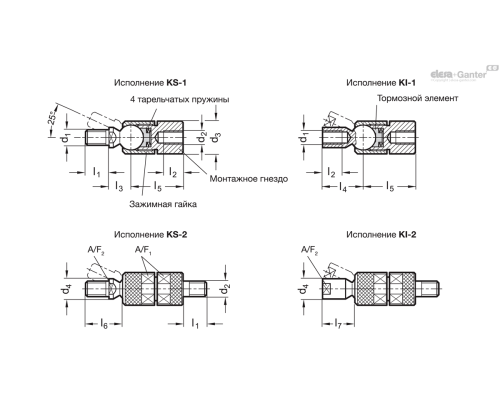

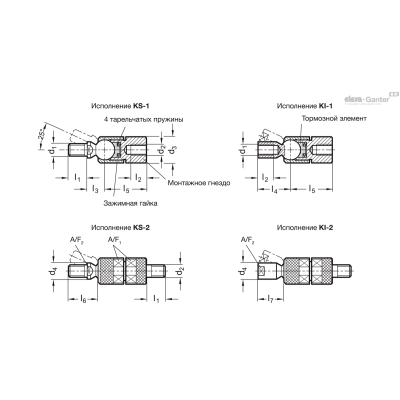

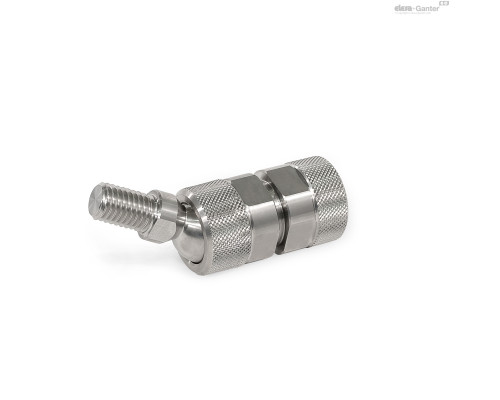

Типи
- Тип KS : кулька із зовнішнім різьбленням
- Тип KI : кулька з внутрішнім різьбленням
Ідентифікаційний номер
- № 1 : монтажне гніздо з внутрішнім різьбленням
- № 2 : монтажне гніздо із зовнішнім різьбленням
Сталь
Оцинкований, синій пасивований
Нержавіюча сталь AISI 303 NI
Стопорна деталь
Пластик
Поліацеталь (POM)
Інформація
Затискна гайка кульових шарнірів GN 782 може бути встановлена для надання необхідного упору на пружинні тарілчасті шайби з метою підвищення опору до переміщення кульки.
Одночасно тарілчасті пружинні шайби є запобіжниками для гвинтів.
При досягненні максимального осьового тиску на пружинні шайби тарілчасті кульове плече жорстко фіксується в положенні над затискною гайкою і гвинтом. Максимальний момент сили докручування, зазначений у таблиці, не повинен бути перевищеним.
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 782 490.86 KB
