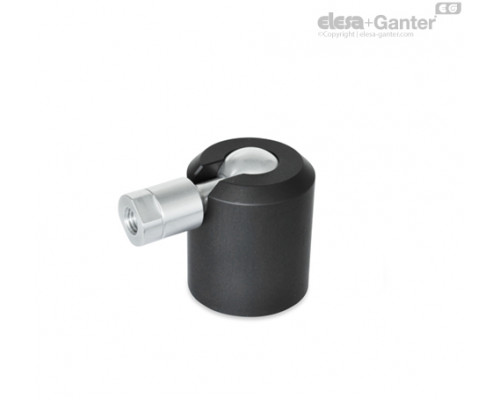

Name: GN 784
Brand: Elesa Ganter
SKU: GN 784-B
Availability: OutOfStock

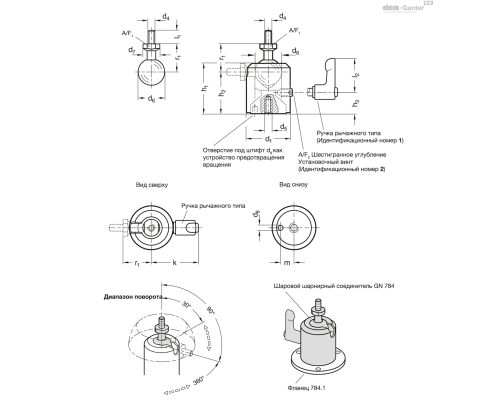

* GN 784-B:

Опис

A/F 1

A/F 2

d4 Дюймовая резьба

d5*

Зупинний момент на кульці в Нм ≈

Рекомендований момент затягування затискача (код №) у Н·м ≈

Вага

Наявн.

Ціна

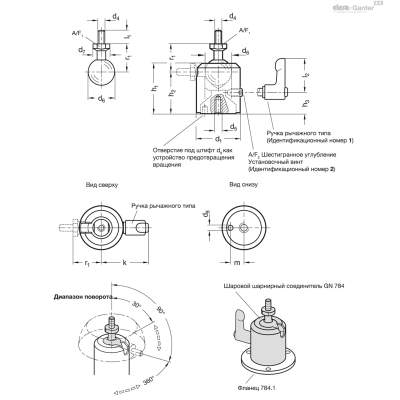

GN 784-23-1/4-B-1-ELS

1/4 (= 1/4-20)

M 5

2.5

17.3

4.5

1.5

43г

2 тижні

2237.85грн.

Характеристики

A/F 1	9
A/F 2	-
d4 Дюймовая резьба	1/4 (= 1/4-20)
d5*	M 5
d6	14
d7	11
d8	2.5
k	32
l2	22
r1	17.3
Зупинний момент на кульці в Нм ≈	4.5
Рекомендований момент затягування затискача (код №) у Н·м ≈	1.5
h1	26.6
h2	21.7
h3	10.6
l1	10
m	7
d1	23
d4	-

2237.85грн.

Наявн.: 2 тижні

GN 784-23-1/4-B-2-ELS

2.5

1/4 (= 1/4-20)

M 5

2.5

17.3

4.5

1.5

30г

2 тижні

2082.60грн.

Характеристики

A/F 1	9
A/F 2	2.5
d4 Дюймовая резьба	1/4 (= 1/4-20)
d5*	M 5
d6	14
d7	11
d8	2.5
k	-
l2	-
r1	17.3
Зупинний момент на кульці в Нм ≈	4.5
Рекомендований момент затягування затискача (код №) у Н·м ≈	1.5
h1	26.6
h2	21.7
h3	10.6
l1	10
m	7
d1	23
d4	-

2082.60грн.

Наявн.: 2 тижні

GN 784-23-M5-B-1-ELS

M 5

2.5

17.3

4.5

1.5

70г

2 тижні

2176.65грн.

Характеристики

A/F 1	9
A/F 2	-
d4 Дюймовая резьба	-
d5*	M 5
d6	14
d7	11
d8	2.5
k	32
l2	22
r1	17.3
Зупинний момент на кульці в Нм ≈	4.5
Рекомендований момент затягування затискача (код №) у Н·м ≈	1.5
h1	26.6
h2	21.7
h3	10.6
l1	8
m	7
d1	23
d4	M 5

2176.65грн.

Наявн.: 2 тижні

GN 784-23-M5-B-2-ELS

2.5

M 5

2.5

17.3

4.5

1.5

33г

2 тижні

2024.10грн.

Характеристики

A/F 1	9
A/F 2	2.5
d4 Дюймовая резьба	-
d5*	M 5
d6	14
d7	11
d8	2.5
k	-
l2	-
r1	17.3
Зупинний момент на кульці в Нм ≈	4.5
Рекомендований момент затягування затискача (код №) у Н·м ≈	1.5
h1	26.6
h2	21.7
h3	10.6
l1	8
m	7
d1	23
d4	M 5

2024.10грн.

Наявн.: 2 тижні

GN 784-23-M6-B-1-ELS

M 5

2.5

17.3

4.5

1.5

43г

2 тижні

2197.80грн.

Характеристики

A/F 1	9
A/F 2	-
d4 Дюймовая резьба	-
d5*	M 5
d6	14
d7	11
d8	2.5
k	32
l2	22
r1	17.3
Зупинний момент на кульці в Нм ≈	4.5
Рекомендований момент затягування затискача (код №) у Н·м ≈	1.5
h1	26.6
h2	21.7
h3	10.6
l1	10
m	7
d1	23
d4	M 6

2197.80грн.

Наявн.: 2 тижні

GN 784-23-M6-B-2-ELS

2.5

M 5

2.5

17.3

4.5

1.5

40г

2 тижні

2042.10грн.

Характеристики

A/F 1	9
A/F 2	2.5
d4 Дюймовая резьба	-
d5*	M 5
d6	14
d7	11
d8	2.5
k	-
l2	-
r1	17.3
Зупинний момент на кульці в Нм ≈	4.5
Рекомендований момент затягування затискача (код №) у Н·м ≈	1.5
h1	26.6
h2	21.7
h3	10.6
l1	10
m	7
d1	23
d4	M 6

2042.10грн.

Наявн.: 2 тижні

GN 784-31-1/4-B-1-ELS

1/4 (= 1/4-20)

M 6

3.5

21.5

6.5

2.5

84г

2 тижні

2515.95грн.

Характеристики

A/F 1	12
A/F 2	-
d4 Дюймовая резьба	1/4 (= 1/4-20)
d5*	M 6
d6	18
d7	14
d8	3.5
k	36
l2	22
r1	21.5
Зупинний момент на кульці в Нм ≈	6.5
Рекомендований момент затягування затискача (код №) у Н·м ≈	2.5
h1	35.5
h2	29.6
h3	14.9
l1	10
m	9
d1	31
d4	-

2515.95грн.

Наявн.: 2 тижні

GN 784-31-1/4-B-2-ELS

1/4 (= 1/4-20)

M 6

3.5

21.5

6.5

2.5

70г

2 тижні

2361.60грн.

Характеристики

A/F 1	12
A/F 2	3
d4 Дюймовая резьба	1/4 (= 1/4-20)
d5*	M 6
d6	18
d7	14
d8	3.5
k	-
l2	-
r1	21.5
Зупинний момент на кульці в Нм ≈	6.5
Рекомендований момент затягування затискача (код №) у Н·м ≈	2.5
h1	35.5
h2	29.6
h3	14.9
l1	10
m	9
d1	31
d4	-

2361.60грн.

Наявн.: 2 тижні

GN 784-31-M6-B-1-ELS

M 6

3.5

21.5

6.5

2.5

83г

2 тижні

2503.35грн.

Характеристики

A/F 1	12
A/F 2	-
d4 Дюймовая резьба	-
d5*	M 6
d6	18
d7	14
d8	3.5
k	36
l2	22
r1	21.5
Зупинний момент на кульці в Нм ≈	6.5
Рекомендований момент затягування затискача (код №) у Н·м ≈	2.5
h1	35.5
h2	29.6
h3	14.9
l1	10
m	9
d1	31
d4	M 6

2503.35грн.

Наявн.: 2 тижні

GN 784-31-M6-B-2-ELS

M 6

3.5

21.5

6.5

2.5

70г

2 тижні

2335.05грн.

Характеристики

A/F 1	12
A/F 2	3
d4 Дюймовая резьба	-
d5*	M 6
d6	18
d7	14
d8	3.5
k	-
l2	-
r1	21.5
Зупинний момент на кульці в Нм ≈	6.5
Рекомендований момент затягування затискача (код №) у Н·м ≈	2.5
h1	35.5
h2	29.6
h3	14.9
l1	10
m	9
d1	31
d4	M 6

2335.05грн.

Наявн.: 2 тижні

GN 784-31-M8-B-1-ELS

M 6

3.5

21.5

6.5

2.5

84г

2 тижні

2503.35грн.

Характеристики

A/F 1	12
A/F 2	-
d4 Дюймовая резьба	-
d5*	M 6
d6	18
d7	14
d8	3.5
k	36
l2	22
r1	21.5
Зупинний момент на кульці в Нм ≈	6.5
Рекомендований момент затягування затискача (код №) у Н·м ≈	2.5
h1	35.5
h2	29.6
h3	14.9
l1	12
m	9
d1	31
d4	M 8

2503.35грн.

Наявн.: 2 тижні

GN 784-31-M8-B-2-ELS

M 6

3.5

21.5

6.5

2.5

80г

2 тижні

2335.05грн.

Характеристики

A/F 1	12
A/F 2	3
d4 Дюймовая резьба	-
d5*	M 6
d6	18
d7	14
d8	3.5
k	-
l2	-
r1	21.5
Зупинний момент на кульці в Нм ≈	6.5
Рекомендований момент затягування затискача (код №) у Н·м ≈	2.5
h1	35.5
h2	29.6
h3	14.9
l1	12
m	9
d1	31
d4	M 8

2335.05грн.

Наявн.: 2 тижні

GN 784-39-3/8-B-1-ELS

3/8 (= 3/8-16)

M 8

4.5

25.5

165г

2 тижні

2927.25грн.

Характеристики

A/F 1	13
A/F 2	-
d4 Дюймовая резьба	3/8 (= 3/8-16)
d5*	M 8
d6	24
d7	15
d8	4.5
k	44
l2	30
r1	25.5
Зупинний момент на кульці в Нм ≈	16
Рекомендований момент затягування затискача (код №) у Н·м ≈	4
h1	45
h2	37.2
h3	18.9
l1	12
m	12
d1	39
d4	-

2927.25грн.

Наявн.: 2 тижні

GN 784-39-3/8-B-2-ELS

3/8 (= 3/8-16)

M 8

4.5

25.5

165г

2 тижні

2679.75грн.

Характеристики

A/F 1	13
A/F 2	4
d4 Дюймовая резьба	3/8 (= 3/8-16)
d5*	M 8
d6	24
d7	15
d8	4.5
k	-
l2	-
r1	25.5
Зупинний момент на кульці в Нм ≈	16
Рекомендований момент затягування затискача (код №) у Н·м ≈	4
h1	45
h2	37.2
h3	18.9
l1	12
m	12
d1	39
d4	-

2679.75грн.

Наявн.: 2 тижні

GN 784-39-M6-B-1-ELS

M 8

4.5

25.5

160г

2 тижні

2863.80грн.

Характеристики

A/F 1	13
A/F 2	-
d4 Дюймовая резьба	-
d5*	M 8
d6	24
d7	15
d8	4.5
k	44
l2	30
r1	25.5
Зупинний момент на кульці в Нм ≈	16
Рекомендований момент затягування затискача (код №) у Н·м ≈	4
h1	45
h2	37.2
h3	18.9
l1	10
m	12
d1	39
d4	M 6

2863.80грн.

Наявн.: 2 тижні

GN 784-39-M6-B-2-ELS

M 8

4.5

25.5

130г

2 тижні

2605.95грн.

Характеристики

A/F 1	13
A/F 2	4
d4 Дюймовая резьба	-
d5*	M 8
d6	24
d7	15
d8	4.5
k	-
l2	-
r1	25.5
Зупинний момент на кульці в Нм ≈	16
Рекомендований момент затягування затискача (код №) у Н·м ≈	4
h1	45
h2	37.2
h3	18.9
l1	10
m	12
d1	39
d4	M 6

2605.95грн.

Наявн.: 2 тижні

GN 784-39-M8-B-1-ELS

M 8

4.5

25.5

159г

2 тижні

3021.30грн.

Характеристики

A/F 1	13
A/F 2	-
d4 Дюймовая резьба	-
d5*	M 8
d6	24
d7	15
d8	4.5
k	44
l2	30
r1	25.5
Зупинний момент на кульці в Нм ≈	16
Рекомендований момент затягування затискача (код №) у Н·м ≈	4
h1	45
h2	37.2
h3	18.9
l1	12
m	12
d1	39
d4	M 8

3021.30грн.

Наявн.: 2 тижні

GN 784-39-M8-B-2-ELS

M 8

4.5

25.5

139г

2 тижні

2764.35грн.

Характеристики

A/F 1	13
A/F 2	4
d4 Дюймовая резьба	-
d5*	M 8
d6	24
d7	15
d8	4.5
k	-
l2	-
r1	25.5
Зупинний момент на кульці в Нм ≈	16
Рекомендований момент затягування затискача (код №) у Н·м ≈	4
h1	45
h2	37.2
h3	18.9
l1	12
m	12
d1	39
d4	M 8

2764.35грн.

Наявн.: 2 тижні

GN 784-49-3/8-B-1-ELS

3/8 (= 3/8-16)

M 8

19.5

4.5

30.8

292г

2 тижні

3633.75грн.

Характеристики

A/F 1	17
A/F 2	-
d4 Дюймовая резьба	3/8 (= 3/8-16)
d5*	M 8
d6	28
d7	19.5
d8	4.5
k	49
l2	30
r1	30.8
Зупинний момент на кульці в Нм ≈	20
Рекомендований момент затягування затискача (код №) у Н·м ≈	4
h1	56
h2	46.1
h3	24
l1	12
m	16
d1	49
d4	-

3633.75грн.

Наявн.: 2 тижні

GN 784-49-3/8-B-2-ELS

3/8 (= 3/8-16)

M 8

19.5

4.5

30.8

268г

2 тижні

3382.20грн.

Характеристики

A/F 1	17
A/F 2	4
d4 Дюймовая резьба	3/8 (= 3/8-16)
d5*	M 8
d6	28
d7	19.5
d8	4.5
k	-
l2	-
r1	30.8
Зупинний момент на кульці в Нм ≈	20
Рекомендований момент затягування затискача (код №) у Н·м ≈	4
h1	56
h2	46.1
h3	24
l1	12
m	16
d1	49
d4	-

3382.20грн.

Наявн.: 2 тижні

GN 784-49-M10-B-1-ELS

M 8

19.5

4.5

30.8

294г

2 тижні

3645.45грн.

Характеристики

A/F 1	17
A/F 2	-
d4 Дюймовая резьба	-
d5*	M 8
d6	28
d7	19.5
d8	4.5
k	49
l2	30
r1	30.8
Зупинний момент на кульці в Нм ≈	20
Рекомендований момент затягування затискача (код №) у Н·м ≈	4
h1	56
h2	46.1
h3	24
l1	15
m	16
d1	49
d4	M 10

3645.45грн.

Наявн.: 2 тижні

GN 784-49-M10-B-2-ELS

M 8

19.5

4.5

30.8

265г

2 тижні

3404.25грн.

Характеристики

A/F 1	17
A/F 2	4
d4 Дюймовая резьба	-
d5*	M 8
d6	28
d7	19.5
d8	4.5
k	-
l2	-
r1	30.8
Зупинний момент на кульці в Нм ≈	20
Рекомендований момент затягування затискача (код №) у Н·м ≈	4
h1	56
h2	46.1
h3	24
l1	15
m	16
d1	49
d4	M 10

3404.25грн.

Наявн.: 2 тижні

GN 784-49-M8-B-1-ELS

M 8

19.5

4.5

30.8

289г

2 тижні

3609.45грн.

Характеристики

A/F 1	17
A/F 2	-
d4 Дюймовая резьба	-
d5*	M 8
d6	28
d7	19.5
d8	4.5
k	49
l2	30
r1	30.8
Зупинний момент на кульці в Нм ≈	20
Рекомендований момент затягування затискача (код №) у Н·м ≈	4
h1	56
h2	46.1
h3	24
l1	12
m	16
d1	49
d4	M 8

3609.45грн.

Наявн.: 2 тижні

GN 784-49-M8-B-2-ELS

M 8

19.5

4.5

30.8

263г

2 тижні

3371.40грн.

Характеристики

A/F 1	17
A/F 2	4
d4 Дюймовая резьба	-
d5*	M 8
d6	28
d7	19.5
d8	4.5
k	-
l2	-
r1	30.8
Зупинний момент на кульці в Нм ≈	20
Рекомендований момент затягування затискача (код №) у Н·м ≈	4
h1	56
h2	46.1
h3	24
l1	12
m	16
d1	49
d4	M 8

3371.40грн.

Наявн.: 2 тижні

Типи

Тип A : кулька з внутрішнім різьбленням

Тип B : кулька із зовнішнім різьбленням

Ідентифікаційний номер

№ 1 : затискач з регульованою ручкою важільного типу

№ 2 : затискач з настановним гвинтом

Корпус

Алюміній

анодований, чорний колір ELS

Підстава, кулька

Алюміній, гладка поверхня

Регульована ручка важільного типу (код №1)

Цинк, лиття під тиском

З пластиковим покриттям

сріблястий колір, RAL 9006, текстуроване оздоблення

Різьбовий стрижень та фіксуючий гвинт

Нержавіюча сталь AISI 303

Гвинт установковий (код № 2)

Нержавіюча сталь AISI 304

Шарнірні кульові з'єднувачі GN 784 дозволяють точно і плавно регулювати шаровий шарнір в межах діапазону обертання. Це дає особливу перевагу при регулюванні положення сканерів, камер, освітлювальних приладів, моніторів тощо.

Завдяки ефективному затискному механізму навіть незначний момент, що крутить, на затискному гвинті призводить до порівняно високого притискного тиску на кульці. Цей тиск легко створюється затискним важелем (код №1).

Кулькові з'єднувачі можна кріпити знизу на внутрішнє різьблення d ₅ або зверху на три отвори у фланці GN 784.1 , який доступний як аксесуар і поставляється окремо.

Щоб притискання залишалося незмінно надійним і сильним, на контактних поверхнях кульок не повинно бути мастила. Перевищення рекомендованого моменту, що крутить, сприяє кращому закріпленню кульового з'єднувача в його кінцевому положенні, але прискорює знос затискного механізму і може призвести до його відмови.

Фланці GN 784.1

Пелюсточна ручка як притискний компонент DIN 6335

Характеристики нержавіючої сталі

Питань: 0

Немає запитань про цей товар.

GN 784 681.48 KB

GN 784-B

Схожі товари

GN 782-M10-KI-1

l1: 15 d1: M 10 d2: M 10 d3: 21 d4: 13 A/F 1: 19 A/F 2: 11 l2: 12 l3: 14 l4: 26 l5 +1.0/-0.3: 33.5 l6 ≈: 20 Момент затягування в Нм ≈: 35

GN 782-M10-KI-2

l1: 15 d1: M 10 d2: M 10 d3: 21 d4: 13 A/F 1: 19 A/F 2: 11 l2: 12 l3: 14 l4: 26 l5 +1.0/-0.3: 33.5 l6 ≈: 20 Момент затягування в Нм ≈: 35

GN 782-M10-KS-1

l1: 15 d1: M 10 d2: M 10 d3: 21 d4: 13 A/F 1: 19 A/F 2: 11 l2: 12 l3: 14 l5 +1.0/-0.3: 33.5 l6 ≈: 23.5 Момент затягування в Нм ≈: 35

GN 782-M10-KS-2

l1: 15 d1: M 10 d2: M 10 d3: 21 d4: 13 A/F 1: 19 A/F 2: 11 l2: - l3: 14 l5 +1.0/-0.3: 33.5 l6 ≈: 23.5 Момент затягування в Нм ≈: 35

GN 782-M12-KI-1

l1: 18 d1: M 12 d2: M 12 d3: 28 d4: 16 A/F 1: 25 A/F 2: 14 l2: 15 l3: 20 l4: 34 l5 +1.0/-0.3: 44 l6 ≈: 28 Момент затягування в Нм ≈: 45

GN 782-M12-KI-2

l1: 18 d1: M 12 d2: M 12 d3: 28 d4: 16 A/F 1: 25 A/F 2: 14 l2: 15 l3: 20 l4: 34 l5 +1.0/-0.3: 44 l6 ≈: 28 Момент затягування в Нм ≈: 45

GN 782-M12-KS-1

l1: 18 d1: M 12 d2: M 12 d3: 28 d4: 16 A/F 1: 25 A/F 2: 14 l2: 15 l3: 20 l5 +1.0/-0.3: 44 l6 ≈: 31.5 Момент затягування в Нм ≈: 45

GN 782-M12-KS-2

l1: 18 d1: M 12 d2: M 12 d3: 28 d4: 16 A/F 1: 25 A/F 2: 14 l2: - l3: 20 l5 +1.0/-0.3: 44 l6 ≈: 31.5 Момент затягування в Нм ≈: 45

GN 782-M6-KI-1

l1: 10 d1: M 6 d2: M 6 d3: 17 d4: 8.5 A/F 1: 15 A/F 2: 7 l2: 8 l3: 11 l4: 20 l5 +1.0/-0.3: 25 l6 ≈: 16 Момент затягування в Нм ≈: 15

GN 782-M6-KI-2

l1: 10 d1: M 6 d2: M 6 d3: 17 d4: 8.5 A/F 1: 15 A/F 2: 7 l2: 8 l3: 11 l4: 20 l5 +1.0/-0.3: 25 l6 ≈: 16 Момент затягування в Нм ≈: 15

VCT.40 FP-M6

VCT.FP

D: 40 d6H: M6 L: 27 d1: 17 d3: 12 h: 18 l2: 12

52.20грн.

DVA.1-25-30-M6-18-40

DVA.1

D: 25 l1: 18 L: 30 d1: M6 Жорсткість[Н/мм]: 58 Макс. відхилення[мм]: 8 Макс. навантаження[N]: 432

54.00грн.

DVA.2-15-15-M4-10-40

DVA.2

D: 15 L: 15 h: 4 d': M4 l': 10 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

31.95грн.

DVA.3-15-15-M4-40

DVA.3

D: 15 L: 15 h: 4 d': M4 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

35.10грн.

VC.692/50 p-M8x25

VC.692-p

D: 50 L: 25 d1: 18 d6g: M8 l2: 17

111.15грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-MT

GN 75.6..

0.00грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-PL

GN 75.6..

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75.5

GN 75.5-E

Основні характеристики Типи ..

* GN 75.5-E: MT - матове оздоблення

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75

GN 75-E

Основні характеристики Типи ..

* GN 75-E: Сталь, прецизійне точення

0.00грн.

Грибоподібні ручки

Різьбовий отвір

P.131/56-M12

P.131

D: 56 l1: 4 L: 38.5 d1: 24 h: 25 d': M12

0.00грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

BTL.20 B-M5

BTL-B

D: 20 d6H: M5 L: 21 d1: 11 d2: 11 h: 10 l2: 12

50.85грн.

VDS.200-A20-K

VDS.

D: 200 d5: 40 dH7: - h1: 13 L: 14 B: 6 d1: 40 d2: 38 d3: 44 d4: 50 h: 36 t: 22.8 dH9: 20 L#[J]: 27 C#[Nm]: 320

1391.85грн.

ERX.78 B-M12-C1

ERX-B

D: 23 d6H: M12 h1: 47 h2: 12 h3: 44 l1: 16 R: 78 L: 89.5 d1: 19 h: 17 Кількість зубів: 24

118.80грн.

DVA.2-70-50-M10-27-55

DVA.2

D: 70 L: 50 h: 10 d': M10 l': 27 Жорсткість[Н/мм]: 474.4 Макс. відхилення[мм]: 12.5 Макс. навантаження[N]: 5930

454.05грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

Маховики зі спицями

Маховики без ручки

DIN 950

DIN 950-A

ТипиТип A : без ручкиТип F : з фіксованою ручкоюТип D : з ручкою, що обертаєтьсяКоди отвор..

0.00грн.

Маховички цільнолиті

Без ручки

VDS.

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.Технополімер на осно..

0.00грн.

Дискові маховики

Алюміній

DIN 3670

Характеристики Коди отворів ..

0.00грн.

Ручка, що обертається "Soft-touch"

Маховики зі спицями

VRTP.

VRTP+IEL

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.КовпачокПередня пане..

0.00грн.

GN 784

GN 784-A

GN 784-B

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Характеристики

Типи

Ідентифікаційний номер
