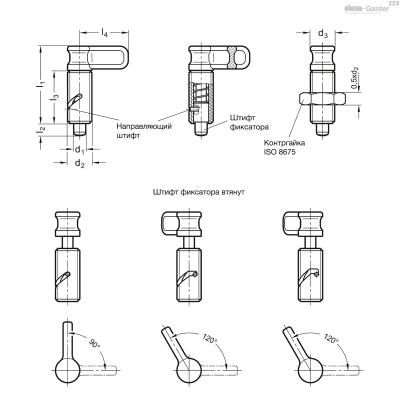

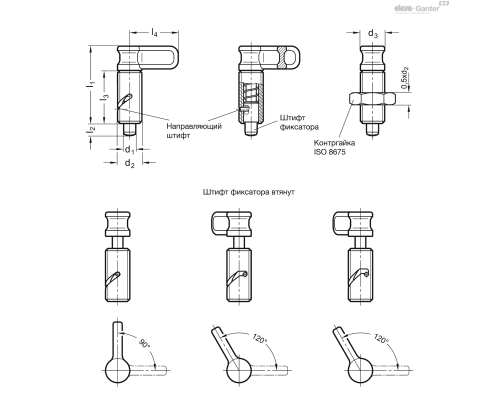

| Опис | d1 Вісь h9 Отвір +0.03/+0.1 | l1 ≈ | l2 | l3 мін. | l4 | Пружинна навантаження в Н ≈кінцева | Пружинна навантаження в Н ≈початкова | d2 | d3 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 712-10-M16x1,5-SK | 10 | 51 | 8 | 35 | 32 | 20 | 6.5 | M 16 x 1.5 | 16 | 80г | 2 тижні | 1046.25грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 712-6-M16x1,5-SK | 6 | 51 | 8 | 35 | 32 | 20 | 6.5 | M 16 x 1.5 | 16 | 60г | 2 тижні | 1213.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 712-8-M16x1,5-SK | 8 | 51 | 8 | 35 | 32 | 20 | 6.5 | M 16 x 1.5 | 16 | 71г | 2 тижні | 1123.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип A: без фіксації у віджатому положенні, без контргайки
- Тип AK: без фіксації у віджатому положенні, з контргайкою
- Тип R: з фіксацією в віджатому положенні (відключається), без контргайки
- Тип RK: з фіксацією у віджатому положенні (відключається), з контргайкою
- Тип S: з безпечним відключенням, без контргайки
- Тип SK: з безпечним відключенням, з контргайкою
Сталь
zinc plated, blue passivated
Вісь
Нержавіюча сталь AISI 303
Замок
Пластик (поліамід ПА)
- чорний колір, матове оздоблення
- чорний колір, матове оздоблення
Інформація

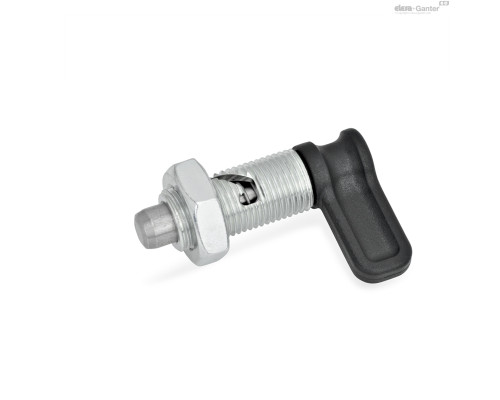

Важільні фіксатори GN 712 розроблені для застосування в пристроях, де плунжер не повинен виступати постійно. При повороті важеля на 90 або 120° проти годинникової стрілки плунжер переміщається через вигнутий отвір у корпусі. Після цього плунжер забирається.
Залежно від типу, плунжер переміщається назад під дією пружини у вихідне положення (тип А), утримується в прибраному положенні (тип R) або блокується від мимовільного спрацьовування (тип S).
Для переміщення плунжера в запобіжній моделі типу S додатково потрібний підйом засувки.
Технічна інформація
За окремим замовленням
- Варіант виконання з нержавіючої сталі
Питань: 0
Немає запитань про цей товар.
DIN13_ISO_Metric_Threads_RU 135.02 KB
Range_Cam_Action_Indexing_Plungers_RU 438.33 KB
GN 712 559.17 KB
Plastic_Characteristics_RU 250.54 KB
Properties_Stainless_Steel_RU 144.52 KB
