Продукція
  • GN 565.4

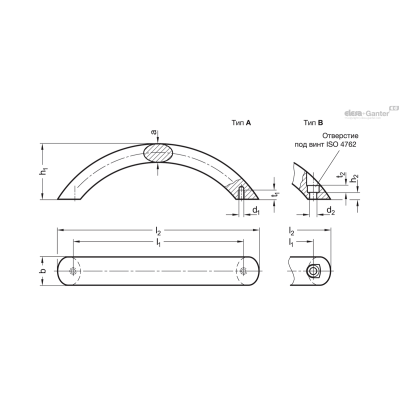

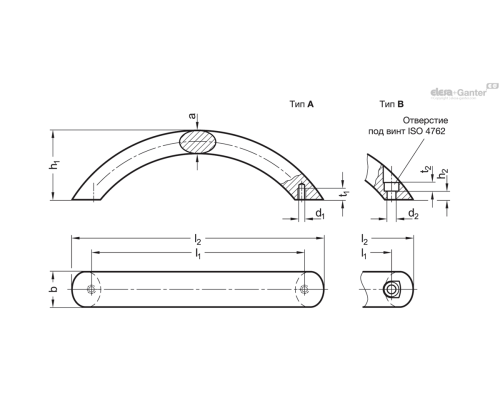

GN 565.4

Ручки арочного типу

Монтаж з боку оператора

GN 565.4
GN 565.4
Опис
a
h1 ≈
l2 ≈
t2
h2
l1
B
d2
Вага Наявн. Ціна
GN 565.4-20-160-B-BL 13 50 185 5 5 160 20 5.3 108г 2 тижні 699.30грн.
GN 565.4-20-160-B-EL 13 50 185 5 5 160 20 5.3 108г 2 тижні 996.30грн.
GN 565.4-20-160-B-RS 13 50 185 5 5 160 20 5.3 108г 2 тижні 740.25грн.
GN 565.4-20-160-B-SR 13 50 185 5 5 160 20 5.3 108г 2 тижні 740.25грн.
GN 565.4-20-160-B-SW 13 50 185 5 5 160 20 5.3 108г 2 тижні 740.25грн.
GN 565.4-20-192-B-BL 13 50 221 5 5 192 20 5.3 120г 2 тижні 732.15грн.
GN 565.4-20-192-B-EL 13 50 221 5 5 192 20 5.3 120г 2 тижні 1059.75грн.
GN 565.4-20-192-B-RS 13 50 221 5 5 192 20 5.3 120г 2 тижні 810.45грн.
GN 565.4-20-192-B-SR 13 50 221 5 5 192 20 5.3 120г 2 тижні 810.45грн.
GN 565.4-20-192-B-SW 13 50 221 5 5 192 20 5.3 120г 2 тижні 810.45грн.
GN 565.4-26-160-B-BL 17 57 190 6 6 160 26 6.4 190г 2 тижні 913.95грн.
GN 565.4-26-160-B-EL 17 57 190 6 6 160 26 6.4 190г 2 тижні 1247.85грн.
GN 565.4-26-160-B-RS 17 57 190 6 6 160 26 6.4 190г 2 тижні 995.40грн.
GN 565.4-26-160-B-SR 17 57 190 6 6 160 26 6.4 190г 2 тижні 995.40грн.
GN 565.4-26-160-B-SW 17 57 190 6 6 160 26 6.4 190г 2 тижні 995.40грн.
GN 565.4-26-192-B-BL 17 57 227 6 6 192 26 6.4 218г 2 тижні 983.70грн.
GN 565.4-26-192-B-EL 17 57 227 6 6 192 26 6.4 218г 2 тижні 1315.80грн.
GN 565.4-26-192-B-RS 17 57 227 6 6 192 26 6.4 218г 2 тижні 1048.05грн.
GN 565.4-26-192-B-SR 17 57 227 6 6 192 26 6.4 218г 2 тижні 1048.05грн.
GN 565.4-26-192-B-SW 17 57 227 6 6 192 26 6.4 218г 2 тижні 1048.05грн.
Характеристики

Types

  • Тип A: монтаж з внутрішньої сторони (різьбовий глухий отвір)
  • Тип B: монтаж з боку оператора

Алюміній

з пластиковим покриттям

чорний колір RAL 9005, текстуроване оздоблення SW

червоний колір RAL 3000, текстуроване оздоблення RS

срібний колір RAL 9006, текстурована обробка SR

анодоване покриття, природний колір EL

безбарвний, шорсткий BL

Інформація

Виробничий процес (гнучка) дозволяє виробляти ручки нестандартної довжини у відносно невеликих кількостях.

Технічна інформація
Питань: 0

Немає запитань про цей товар.

GN 565.4 266.96 KB
Load_Rating_Handles_RU 2.21 MB
GN 565.4-B
