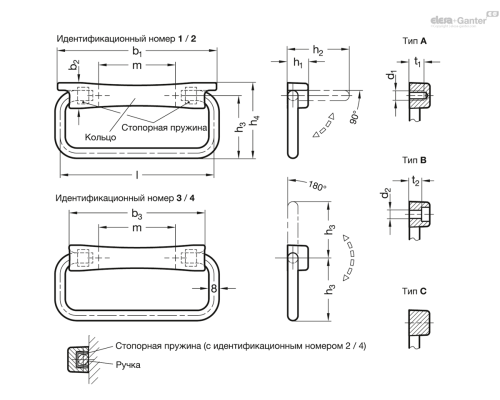

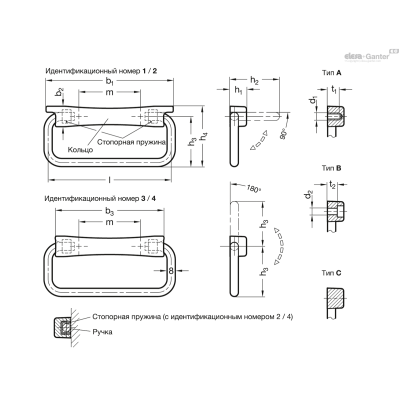

| Опис | b1 | b2 | b3 | h2 ≈ | h4 | t1 | t2 | Довжина l | h1 | h3 | m | d1 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 425.9-120-NI-C-1-GS | 124 | 20 | 106 | 53 | 59 | 10 | 9.6 | 120 | 16 | 49 | 60 | M 6 | 270г | 2 тижні | 853.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 425.9-120-NI-C-2-GS | 124 | 20 | 106 | 53 | 59 | 10 | 9.6 | 120 | 16 | 49 | 60 | M 6 | 269г | 2 тижні | 956.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 425.9-120-NI-C-3-GS | 124 | 20 | 106 | 53 | 59 | 10 | 9.6 | 120 | 16 | 49 | 60 | M 6 | 264г | 2 тижні | 831.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 425.9-120-NI-C-4-GS | 124 | 20 | 106 | 53 | 59 | 10 | 9.6 | 120 | 16 | 49 | 60 | M 6 | 258г | 2 тижні | 935.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Types
- Тип A: різьблення для кріплення з задньої сторони
- Тип B: наскрізний отвір для кріплення з боку оператора
- Тип C: закріплений з боку оператора за допомогою зварювання
Артикул
- Тип 1: ручка, що складається на 90°
- Тип 2: ручка, що складається на 90°, з фіксуючою пружиною
- Тип 3: ручка, що складається на 180°
- Тип 4: ручка, що складається на 180°, з фіксуючою пружиною
Сполучна деталь
Нержавіюча сталь, прецизійне лиття
AISI CF-8NI
матове оздоблення, дробоструминна обробка GS
з пластиковим покриттям (тільки тип A і B)
чорний колір RAL 9005, текстурована обробка SW
Рукоятка
Нержавіюча сталь
AISI 304
матова обробка, дробоструминна обробка
Фіксуючі пружини
Сталева пружина
AISI 301
Інформація

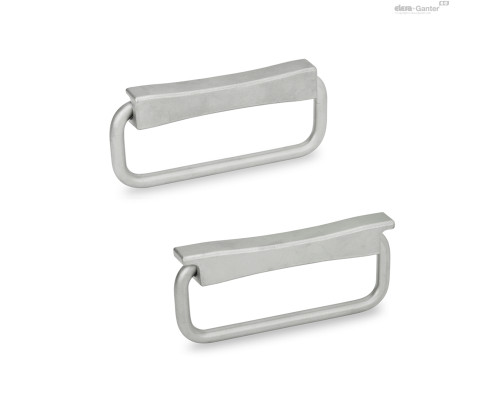

Складні ручки з нержавіючої сталі GN 425.9 використовуються у тих випадках, коли ручка повинна виступати лише на невелику відстань у положенні спокою.
Складні ручки № 1 і 2 підходять для бокового «доступу», тому що вони мають обмежувач ходу 90°. При використанні верхнього положення № 3 і 4 з ручкою, яка може вільно складатися на 180°, є кращою опцією.
Фіксуючі пружини № 2 і 4 утримують ручку в будь-якому положенні. Це дозволяє утримувати ручку у легкодоступному положенні та не допускає шуму внаслідок вібрації у стані спокою.
Ручка та фіксуючі пружини кріпляться шляхом встановлення насадки по всій поверхні. Усі компоненти постачаються у розібраному вигляді.
Технічна інформація
Питань: 0
Немає запитань про цей товар.
