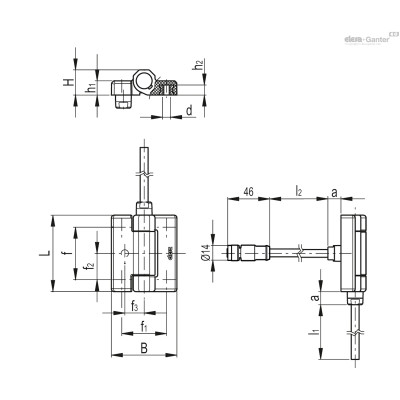

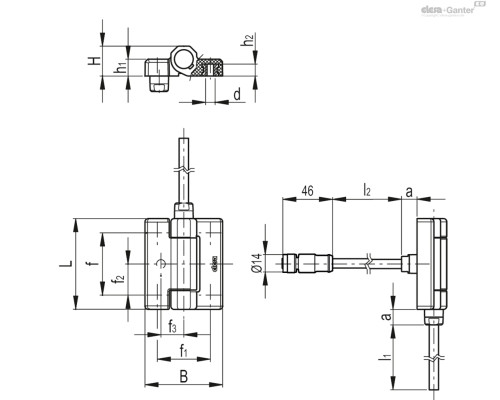

| Опис | a | f1 ±0.25 | f2 | f3 | f±0.25 | l2 | C#[Nm] | D | h1 | h2 | l1 | L | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CFM-PC.70-B-M6-C-C3.5+B1.5 | 12 | 41 | 24 | 19.5 | 48 | 1500 | 8 | M6 | 13 | 5 | 3500 | 70 | 498г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CFM-PC.70-B-M6-C-C4+B1 | 12 | 41 | 24 | 19.5 | 48 | 1000 | 8 | M6 | 13 | 5 | 4000 | 70 | 498г | 2 тижні | 0.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основні характеристики
Матеріал
Технополімер на основі поліаміду (PA), армований скловолокном, сертифікований, самозагасаючий UL-94 V0, чорний колір, матове оздоблення.
Штифт, що обертається
Армований скловолокном технополімер на основі поліаміду (PA), чудові трибологічні характеристики, чорний колір.
Стандартні виконання
Наскрізні отвори для гвинтів із потайною головкою:
- CFM-PC-SH-C-A+B : 8-штирковий кабель з верхнім осьовим виходом, довжина 3,5 або 4 м, і 8-штирковий кабель з гніздовим з'єднувачем із заднім виходом, довжина 1,5 або 1 м.
- CFM-PC-SH-C-C+B : 8-штирковий кабель з нижнім осьовим виходом, довжина 3,5 або 4 м, і 8-штирковий кабель з гніздовим з'єднувачем із заднім виходом, довжина 1,5 або 1 м.
- CFM-PC-SH-F-A+B : 8-штирковий кабель з верхнім осьовим виходом, довжина 3,5 м, та 8-штирковий кабель із заднім виходом, довжина 1,5 м. !da duplicazione!
- CFM-PC-SH-F-C+B : 8-штирковий кабель із нижнім осьовим виходом, довжина 3,5 м, та 8-штирковий кабель із заднім виходом, довжина 1,5 м.
Втулки з нікельованої латуні з глухим різьбовим отвором:
- CFM-PC-BC-A+B : 8-штирковий кабель з верхнім осьовим виходом, довжина 3,5 або 4 м, і 8-штирковий кабель з гніздовим з'єднувачем із заднім виходом, довжина 1,5 або 1 м.
- CFM-PC-BC-C+B : 8-штирковий кабель з нижнім осьовим виходом, довжина 3,5 або 4 м, і 8-штирковий кабель з гніздовим з'єднувачем із заднім виходом, довжина 1,5 або 1 м.
- CFM-PC-BF-A+B : 8-штирковий кабель з верхнім осьовим виходом, довжина 3,5 м, та 8-штирковий кабель із заднім виходом, довжина 1,5 м. !da duplicazione!
- CFM-PC-BF-C+B : 8-штирковий кабель з нижнім осьовим виходом, довжина 3,5 м, та 8-штирковий кабель із заднім виходом, довжина 1,5 м.
Кут повороту (приблизне значення)
Макс. 245° (-65° та + 180°, де 0° є умовою, за якої з'єднані поверхні знаходяться на одній площині), див. рис. 1.
Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.
Для вибору відповідного типу та правильної кількості петель для вашого виду застосування див. Рекомендації .
Загальна інформація
Особливості та сфери застосування

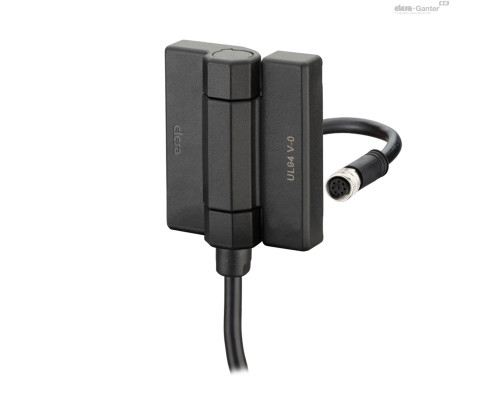

- Петля CFM-PC поєднує в собі функцію простої петлі з можливістю проведення електричного струму від косяка до встановлених дверей.
- Це запобігає наявності стирчать і неестетичних кабелів і перемичок «кабельної втулки».
- Захищає кабелі під час руху дверей чи конструкції, гарантуючи, що вони не пошкодяться і не натраплять на перешкоди. Підходить для портативного або лабораторного випробувального обладнання, що часто переміщається.
- Компактний розмір, різні варіанти монтажу та кабельних виходів забезпечують простоту встановлення цього виробу.
- 8-штирковий кабель дозволяє користувачеві підключення різних приладів, таких як розетки освітлювальної електромережі, електрозамки та будь-які ручки з електровимикачем.
- Петля CFM-PC може поєднуватися з однією або декількома додатковими петлями CFM-PCN (див. рис. 2) або з ручками з електровимикачем EBR-SWM, EBR-SWB та M.2000-SWM. У разі горизонтального відкриття дверей або обмеженої ваги можна використовувати лише одну петлю.
- Мінімальний радіус вигину зовнішніх кабелів становить 30 мм.
| ||||||||||||||||||||||||||||||||||||||||
Електричні характеристики
| Електричні характеристики | ||
|---|---|---|
| Тип кабелю | Тип з'єднувача | |
| Зовнішній діаметр | 7.2 mm | 7.2 mm |
| Перетин провідників | 8xAWG22 | 8xAWG22 |
| Максимально допустима напруга | 400 V | 30 V |
| Максимальний струм | 4 A | 2 A |
| Стопорне кільце | - | INOX AISI 316 |
| Оболонка | ПВХ | ПВХ |
| UL Style | cRUus AWM STYLE 2587 | |
Інші виконання
Спеціальні виконання доступні на запит
Кабелі різної довжини.
Інструкції щодо використання
Інструкції з монтажу
- Висвердлені отвори в рамі та двері як шаблон для свердління.
- Сторона петель із заднім виходом кабелю повинна встановлюватись на дверях.
- Петля не повинна використовуватися як механічний упор для максимального відчинення дверей або для зачинених дверей. Тому необхідно створити спеціальні механічні упори, що обмежують рух дверей.
- З'єднувальні кабелі завжди мають бути захищені від механічних пошкоджень.
