Продукція
  • GN 927.7

GN 927.7

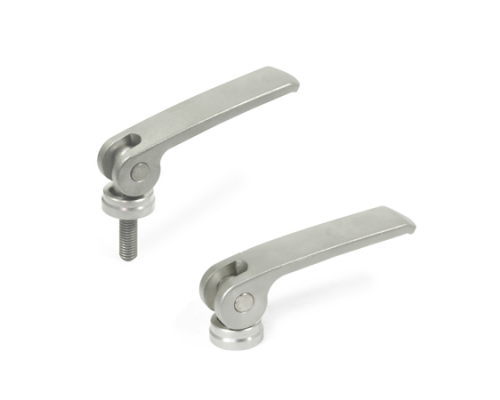

Притискні ручки з ексцентриковим кулачком

з різьбовим стрижнем

GN 927.7
GN 927.7
Опис

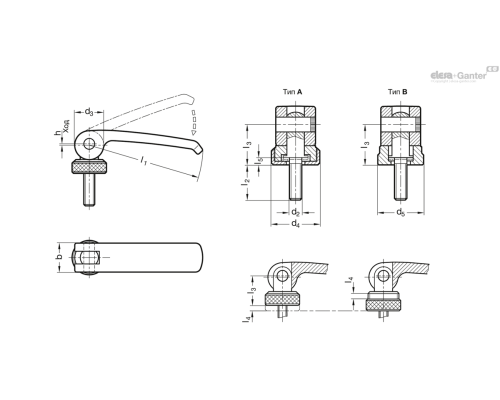

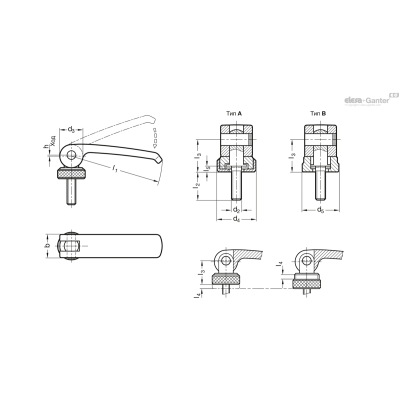

l2
l3
l4
l5
d5
l1
B
d2
d3
d4
h
Вага Наявн. Ціна
GN 927.7-101-M10-20-A 20 25.3 4 4.8 - 101 25 M 10 26 30 1.5 267г 2 тижні 2248.65грн.
GN 927.7-101-M10-20-B 20 25.3 - 4.8 27 101 25 M 10 26 - 1.5 253г 2 тижні 1862.55грн.
GN 927.7-101-M10-25-A 25 25.3 4 4.8 - 101 25 M 10 26 30 1.5 267г 2 тижні 2256.75грн.
GN 927.7-101-M10-25-B 25 25.3 - 4.8 27 101 25 M 10 26 - 1.5 256г 2 тижні 1872.00грн.
GN 927.7-101-M10-30-A 30 25.3 4 4.8 - 101 25 M 10 26 30 1.5 271г 2 тижні 2264.40грн.
GN 927.7-101-M10-30-B 30 25.3 - 4.8 27 101 25 M 10 26 - 1.5 258г 2 тижні 1877.40грн.
GN 927.7-101-M10-35-A 35 25.3 4 4.8 - 101 25 M 10 26 30 1.5 272г 2 тижні 2270.70грн.
GN 927.7-101-M10-35-B 35 25.3 - 4.8 27 101 25 M 10 26 - 1.5 261г 2 тижні 1880.55грн.
GN 927.7-101-M10-40-A 40 25.3 4 4.8 - 101 25 M 10 26 30 1.5 277г 2 тижні 2272.95грн.
GN 927.7-101-M10-40-B 40 25.3 - 4.8 27 101 25 M 10 26 - 1.5 264г 2 тижні 1890.00грн.
GN 927.7-101-M10-50-A 50 25.3 4 4.8 - 101 25 M 10 26 30 1.5 281г 2 тижні 2286.45грн.
GN 927.7-101-M10-50-B 50 25.3 - 4.8 27 101 25 M 10 26 - 1.5 269г 2 тижні 1902.60грн.
GN 927.7-101-M10-60-A 60 25.3 4 4.8 - 101 25 M 10 26 30 1.5 286г 2 тижні 2298.15грн.
GN 927.7-101-M10-60-B 60 25.3 - 4.8 27 101 25 M 10 26 - 1.5 273г 2 тижні 1911.15грн.
GN 927.7-101-M8-20-A 20 25.3 4 4.8 - 101 25 M 8 26 30 1.5 263г 2 тижні 2248.65грн.
GN 927.7-101-M8-20-B 20 25.3 - 4.8 27 101 25 M 8 26 - 1.5 250г 2 тижні 1862.55грн.
GN 927.7-101-M8-25-A 25 25.3 4 4.8 - 101 25 M 8 26 30 1.5 265г 2 тижні 2256.75грн.
GN 927.7-101-M8-25-B 25 25.3 - 4.8 27 101 25 M 8 26 - 1.5 249г 2 тижні 1872.00грн.
GN 927.7-101-M8-30-A 30 25.3 4 4.8 - 101 25 M 8 26 30 1.5 266г 2 тижні 2264.40грн.
GN 927.7-101-M8-30-B 30 25.3 - 4.8 27 101 25 M 8 26 - 1.5 254г 2 тижні 1877.40грн.
GN 927.7-101-M8-35-A 35 25.3 4 4.8 - 101 25 M 8 26 30 1.5 267г 2 тижні 2270.70грн.
GN 927.7-101-M8-35-B 35 25.3 - 4.8 27 101 25 M 8 26 - 1.5 255г 2 тижні 1880.55грн.
GN 927.7-101-M8-40-A 40 25.3 4 4.8 - 101 25 M 8 26 30 1.5 266г 2 тижні 2272.95грн.
GN 927.7-101-M8-40-B 40 25.3 - 4.8 27 101 25 M 8 26 - 1.5 254г 2 тижні 1890.00грн.
GN 927.7-101-M8-50-A 50 25.3 4 4.8 - 101 25 M 8 26 30 1.5 272г 2 тижні 2286.45грн.
GN 927.7-101-M8-50-B 50 25.3 - 4.8 27 101 25 M 8 26 - 1.5 259г 2 тижні 1902.60грн.
GN 927.7-101-M8-60-A 60 25.3 4 4.8 - 101 25 M 8 26 30 1.5 273г 2 тижні 2298.15грн.
GN 927.7-101-M8-60-B 60 25.3 - 4.8 27 101 25 M 8 26 - 1.5 264г 2 тижні 1911.15грн.
GN 927.7-44-M4-12-A 12 13.2 2 2.2 - 44 12 M 4 12 15 0.5 32г 2 тижні 1077.75грн.
GN 927.7-44-M4-12-B 12 13.2 - 2.2 14 44 12 M 4 12 - 0.5 30г 2 тижні 958.50грн.
GN 927.7-44-M4-16-A 16 13.2 2 2.2 - 44 12 M 4 12 15 0.5 32г 2 тижні 1076.85грн.
GN 927.7-44-M4-16-B 16 13.2 - 2.2 14 44 12 M 4 12 - 0.5 30г 2 тижні 967.95грн.
GN 927.7-44-M4-20-A 20 13.2 2 2.2 - 44 12 M 4 12 15 0.5 31г 2 тижні 1091.70грн.
GN 927.7-44-M4-20-B 20 13.2 - 2.2 14 44 12 M 4 12 - 0.5 29г 2 тижні 1002.60грн.
GN 927.7-44-M4-25-A 25 13.2 2 2.2 - 44 12 M 4 12 15 0.5 33г 2 тижні 1101.15грн.
GN 927.7-44-M4-25-B 25 13.2 - 2.2 14 44 12 M 4 12 - 0.5 31г 2 тижні 990.90грн.
GN 927.7-44-M4-30-A 30 13.2 2 2.2 - 44 12 M 4 12 15 0.5 33г 2 тижні 1076.85грн.
GN 927.7-44-M4-30-B 30 13.2 - 2.2 14 44 12 M 4 12 - 0.5 31г 2 тижні 972.90грн.
GN 927.7-44-M5-12-A 12 13.2 2 2.2 - 44 12 M 5 12 15 0.5 31г 2 тижні 1077.75грн.
GN 927.7-44-M5-12-B 12 13.2 - 2.2 14 44 12 M 5 12 - 0.5 29г 2 тижні 958.50грн.
GN 927.7-44-M5-16-A 16 13.2 2 2.2 - 44 12 M 5 12 15 0.5 34г 2 тижні 1076.85грн.
GN 927.7-44-M5-16-B 16 13.2 - 2.2 14 44 12 M 5 12 - 0.5 31г 2 тижні 967.95грн.
GN 927.7-44-M5-20-A 20 13.2 2 2.2 - 44 12 M 5 12 15 0.5 36г 2 тижні 1091.70грн.
GN 927.7-44-M5-20-B 20 13.2 - 2.2 14 44 12 M 5 12 - 0.5 33г 2 тижні 1002.60грн.
GN 927.7-44-M5-25-A 25 13.2 2 2.2 - 44 12 M 5 12 15 0.5 36г 2 тижні 1101.15грн.
GN 927.7-44-M5-25-B 25 13.2 - 2.2 14 44 12 M 5 12 - 0.5 33г 2 тижні 990.90грн.
GN 927.7-44-M5-30-A 30 13.2 2 2.2 - 44 12 M 5 12 15 0.5 36г 2 тижні 1076.85грн.
GN 927.7-44-M5-30-B 30 13.2 - 2.2 14 44 12 M 5 12 - 0.5 33г 2 тижні 972.90грн.
GN 927.7-44-M5-35-A 35 13.2 2 2.2 - 44 12 M 5 12 15 0.5 38г 2 тижні 1064.25грн.
GN 927.7-44-M5-35-B 35 13.2 - 2.2 14 44 12 M 5 12 - 0.5 35г 2 тижні 956.25грн.
GN 927.7-44-M5-40-A 40 13.2 2 2.2 - 44 12 M 5 12 15 0.5 36г 2 тижні 1069.20грн.
GN 927.7-44-M5-40-B 40 13.2 - 2.2 14 44 12 M 5 12 - 0.5 33г 2 тижні 958.50грн.
GN 927.7-63-M5-16-A 16 16.3 2.5 3 - 63 16 M 5 16 19 0.75 69г 2 тижні 1158.30грн.
GN 927.7-63-M5-16-B 16 16.3 - 3 18.5 63 16 M 5 16 - 0.75 68г 2 тижні 990.00грн.
GN 927.7-63-M5-20-A 20 16.3 2.5 3 - 63 16 M 5 16 19 0.75 70г 2 тижні 1149.75грн.
GN 927.7-63-M5-20-B 20 16.3 - 3 18.5 63 16 M 5 16 - 0.75 69г 2 тижні 981.45грн.
GN 927.7-63-M5-25-A 25 16.3 2.5 3 - 63 16 M 5 16 19 0.75 70г 2 тижні 1156.95грн.
GN 927.7-63-M5-25-B 25 16.3 - 3 18.5 63 16 M 5 16 - 0.75 69г 2 тижні 989.10грн.
GN 927.7-63-M5-30-A 30 16.3 2.5 3 - 63 16 M 5 16 19 0.75 71г 2 тижні 1165.50грн.
GN 927.7-63-M5-30-B 30 16.3 - 3 18.5 63 16 M 5 16 - 0.75 69г 2 тижні 985.95грн.
GN 927.7-63-M5-35-A 35 16.3 2.5 3 - 63 16 M 5 16 19 0.75 71г 2 тижні 1162.35грн.
GN 927.7-63-M5-35-B 35 16.3 - 3 18.5 63 16 M 5 16 - 0.75 70г 2 тижні 993.15грн.
GN 927.7-63-M5-40-A 40 16.3 2.5 3 - 63 16 M 5 16 19 0.75 72г 2 тижні 1162.35грн.
GN 927.7-63-M5-40-B 40 16.3 - 3 18.5 63 16 M 5 16 - 0.75 71г 2 тижні 993.15грн.
GN 927.7-63-M5-50-A 50 16.3 2.5 3 - 63 16 M 5 16 19 0.75 73г 2 тижні 1170.90грн.
GN 927.7-63-M5-50-B 50 16.3 - 3 18.5 63 16 M 5 16 - 0.75 72г 2 тижні 998.55грн.
GN 927.7-63-M6-16-A 16 16.3 2.5 3 - 63 16 M 6 16 19 0.75 69г 2 тижні 1158.30грн.
GN 927.7-63-M6-16-B 16 16.3 - 3 18.5 63 16 M 6 16 - 0.75 68г 2 тижні 990.00грн.
GN 927.7-63-M6-20-A 20 16.3 2.5 3 - 63 16 M 6 16 19 0.75 70г 2 тижні 1149.75грн.
GN 927.7-63-M6-20-B 20 16.3 - 3 18.5 63 16 M 6 16 - 0.75 69г 2 тижні 981.45грн.
GN 927.7-63-M6-25-A 25 16.3 2.5 3 - 63 16 M 6 16 19 0.75 71г 2 тижні 1156.95грн.
GN 927.7-63-M6-25-B 25 16.3 - 3 18.5 63 16 M 6 16 - 0.75 69г 2 тижні 989.10грн.
GN 927.7-63-M6-30-A 30 16.3 2.5 3 - 63 16 M 6 16 19 0.75 71г 2 тижні 1165.50грн.
GN 927.7-63-M6-30-B 30 16.3 - 3 18.5 63 16 M 6 16 - 0.75 71г 2 тижні 985.95грн.
GN 927.7-63-M6-35-A 35 16.3 2.5 3 - 63 16 M 6 16 19 0.75 42г 2 тижні 1162.35грн.
GN 927.7-63-M6-35-B 35 16.3 - 3 18.5 63 16 M 6 16 - 0.75 71г 2 тижні 993.15грн.
GN 927.7-63-M6-40-A 40 16.3 2.5 3 - 63 16 M 6 16 19 0.75 73г 2 тижні 1162.35грн.
GN 927.7-63-M6-40-B 40 16.3 - 3 18.5 63 16 M 6 16 - 0.75 72г 2 тижні 993.15грн.
GN 927.7-63-M6-50-A 50 16.3 2.5 3 - 63 16 M 6 16 19 0.75 75г 2 тижні 1170.90грн.
GN 927.7-63-M6-50-B 50 16.3 - 3 18.5 63 16 M 6 16 - 0.75 74г 2 тижні 998.55грн.
GN 927.7-82-M6-20-A 20 19.5 3 3.7 - 82 20 M 6 20 25 1 135г 2 тижні 1551.60грн.
GN 927.7-82-M6-20-B 20 19.5 - 3.7 22.5 82 20 M 6 20 - 1 129г 2 тижні 1294.65грн.
GN 927.7-82-M6-25-A 25 19.5 3 3.7 - 82 20 M 6 20 25 1 136г 2 тижні 1561.05грн.
GN 927.7-82-M6-25-B 25 19.5 - 3.7 22.5 82 20 M 6 20 - 1 131г 2 тижні 1298.70грн.
GN 927.7-82-M6-30-A 30 19.5 3 3.7 - 82 20 M 6 20 25 1 137г 2 тижні 1558.80грн.
GN 927.7-82-M6-30-B 30 19.5 - 3.7 22.5 82 20 M 6 20 - 1 130г 2 тижні 1303.20грн.
GN 927.7-82-M6-35-A 35 19.5 3 3.7 - 82 20 M 6 20 25 1 138г 2 тижні 1565.10грн.
GN 927.7-82-M6-35-B 35 19.5 - 3.7 22.5 82 20 M 6 20 - 1 132г 2 тижні 1306.35грн.
GN 927.7-82-M6-40-A 40 19.5 3 3.7 - 82 20 M 6 20 25 1 139г 2 тижні 1586.25грн.
GN 927.7-82-M6-40-B 40 19.5 - 3.7 22.5 82 20 M 6 20 - 1 133г 2 тижні 1329.30грн.
GN 927.7-82-M6-50-A 50 19.5 3 3.7 - 82 20 M 6 20 25 1 140г 2 тижні 1578.15грн.
GN 927.7-82-M6-50-B 50 19.5 - 3.7 22.5 82 20 M 6 20 - 1 134г 2 тижні 1316.70грн.
GN 927.7-82-M6-60-A 60 19.5 3 3.7 - 82 20 M 6 20 25 1 142г 2 тижні 1583.10грн.
GN 927.7-82-M6-60-B 60 19.5 - 3.7 22.5 82 20 M 6 20 - 1 137г 2 тижні 1324.35грн.
GN 927.7-82-M8-20-A 20 19.5 3 3.7 - 82 20 M 8 20 25 1 139г 2 тижні 1551.60грн.
GN 927.7-82-M8-20-B 20 19.5 - 3.7 22.5 82 20 M 8 20 - 1 134г 2 тижні 1294.65грн.
GN 927.7-82-M8-25-A 25 19.5 3 3.7 - 82 20 M 8 20 25 1 140г 2 тижні 1561.05грн.
GN 927.7-82-M8-25-B 25 19.5 - 3.7 22.5 82 20 M 8 20 - 1 134г 2 тижні 1298.70грн.
GN 927.7-82-M8-30-A 30 19.5 3 3.7 - 82 20 M 8 20 25 1 141г 2 тижні 1558.80грн.
GN 927.7-82-M8-30-B 30 19.5 - 3.7 22.5 82 20 M 8 20 - 1 136г 2 тижні 1303.20грн.
GN 927.7-82-M8-35-A 35 19.5 3 3.7 - 82 20 M 8 20 25 1 143г 2 тижні 1565.10грн.
GN 927.7-82-M8-35-B 35 19.5 - 3.7 22.5 82 20 M 8 20 - 1 130г 2 тижні 1306.35грн.
GN 927.7-82-M8-40-A 40 19.5 3 3.7 - 82 20 M 8 20 25 1 145г 2 тижні 1586.25грн.
GN 927.7-82-M8-40-B 40 19.5 - 3.7 22.5 82 20 M 8 20 - 1 138г 2 тижні 1329.30грн.
GN 927.7-82-M8-50-A 50 19.5 3 3.7 - 82 20 M 8 20 25 1 146г 2 тижні 1578.15грн.
GN 927.7-82-M8-50-B 50 19.5 - 3.7 22.5 82 20 M 8 20 - 1 142г 2 тижні 1316.70грн.
GN 927.7-82-M8-60-A 60 19.5 3 3.7 - 82 20 M 8 20 25 1 150г 2 тижні 1583.10грн.
GN 927.7-82-M8-60-B 60 19.5 - 3.7 22.5 82 20 M 8 20 - 1 145г 2 тижні 1324.35грн.
Характеристики

Типи

  • Тип A пластикова контактна пластина з настановною гайкою
  • Тип B пластикова контактна пластина без настановної гайки

Важіль

Нержавіюча сталь

(прецизійне лиття) AISI CF-8

Штифт, притискна гайка / Гвинт

Настановна гайка та гвинт (тільки тип A)

Нержавіюча сталь AISI 303

Контактні пластини

Нержавіюча сталь AISI 431

загартований

Інформація

Притискні ручки GN 927.7 з нержавіючої сталі з ексцентриковим кулачком використовуються для швидкого притискання та вивільнення. На відміну від ручок з різьбовими з'єднаннями , У цих ручок зусилля притискання створюється без моменту, що крутить.

Конструкція ручок забезпечує захист від перевищення максимального зусилля при натисканні. За умови дотримання порядку правильного складання та встановлення не залишається компонентів у вільному положенні .

Для досягнення максимального зусилля притискання притискна поверхня злегка змащується і за необхідності змащується повторно.

Переваги ручок типу A:

Відстань між шарніром і поверхнею регулюється за допомогою різьблення з частим кроком, що дозволяє з легкістю досягати максимального зусилля притискання. Крім того, можна регулювати положення ручки щодо осі притискного елемента.

За запитом
  • Притискна поверхня без мастила
Технічна інформація
Конструктивні особливості (тип A) / приклад застосування


Зусилля притискання та ручне зусилля в притискних ручках з ексцентриковим кулачком
Інформація по зусиллю, розрахунок

Загальна інформація

У ексцентрикового принципу є дві переваги: Велике зусилля притискання Fsі механізм самоблокування при перевищенні мертвої точки.

Всі теоретичні спроби описати співвідношення між ручним зусиллям і зусиллям притискання будуть спиратися тільки на припущення за деякими параметрами. На фактично превалюючі умови впливає ряд різних факторів.

Таким чином, значення, зазначені в таблицях нижче, засновані на практичних специфікаціях та висновках і базуються на серії випробувань, які показали, які зусилля притискання можна отримати, застосовуючи зазначені ручні зусилля.

Максимально дозволена сила попереднього натягу кожного розміру різьблення не перевищуватиметься при керуванні ручкою.



l 1≈ F H≈ l H≈ F S
Розмір ручкиРучне зусилля в НРучка, ручне зусилляЗусилля гвинта / зусилля притискання в Н
---GN 927/GN 927.4GN 927.3/GN 927.5GN 927.2/GN 927.7
447533125017501450
6312547225031002600
8220062370050004300
10135076610080007000

Розрахунок

Для врахування вищевказаної теоретичної та арифметичної альтернативи для визначення зусилля притискання та ручного зусилля нижче буде показано можливе рішення, яке також повністю доведе достовірність значень, вказаних у таблиці, з використанням прикладу розрахунку.

При теоретичному визначенні зусилля притискання Fs, що є результатом ручного зусилля, зокрема, повинні спостерігатися дві точки:

По-перше, є геометричні умови, що існують на ексцентриці, які вимагають комплексного підходу з арифметичної точки зору, якщо хтось бажає враховувати точні умови. По-друге, тертя, що відбувається в декількох точках, буде мати великий вплив на зусилля притискання, що досягається.

1-а альтернатива, ексцентрик

Якщо подивитися на розгорнутий вигляд, що виникає в ексцентриці через коливальний рух, то можна зрозуміти, що воно викликано синусоїдальною кривою.

Результатом є те, що кут ухилу w над діапазоном повороту змінюється на постійній основі, викликаючи збільшення діапазону самоблокування та передачу зусилля.

Однак арифметичний опис даного підходу є дуже складним.



Розрахункова модель заміни

Висловлюючись простими словами і припускаючи постійний ухил, існуючу синусоїдальну криву можна побачити як клин, який забезпечить досить точну та апроксимативну розрахункову модель заміни, яка є набагато менш складною.

Значення тертя буде прийнято для осі обертання та кола ексцентрика, на яке в реальності будуть більше впливати зовнішні фактори і, таким чином, це значення може відрізнятися відповідно.

2-а альтернатива, ексцентрик

Рух 90° ручного важеля покриває хід h.


F sЗусилля гвинта / зусилля притискання (результуюче)
F hРучне зусилля
l HПлечо важеля ручного зусилля
F RUСила тертя на колі
l UПлечо важеля на колі
F RAСила тертя на осі
l AПлечо важеля на осі
wКут загострення заміни
hХід повороту важеля на 90°
µ 1Коефіцієнт тертя на колі
µ 2Коефіцієнт тертя на осі

Рівняння та модельні розрахунки


Сила затискуКоефіцієнт тертя (кут загострення, ¼ кола)
F s = F H xl H / ((l U x ( µ w + µ 1 )) + ( l A x µ 2 ))µ w = hx 4 / π x 2 xl U

приклад
Притискна ручка з ексцентриковим кулачком GN 927.7-101-M8-B
з ручним зусиллям F H = 350 Н, коефіцієнт тертя µ 1 = 0,2 та µ 2 = 0,1 плюс плече важеля l A = 5 мм та l U = 11,5 мм
F s = 350 N x 76 мм / ((11,5 мм x (0,083 + 0,2)) + (5 мм x 0,1)) = 7000 N
Наступні коефіцієнти тертя µ можуть використовуватися для пар потенційного тертя:
Пластик / Пластик ≈ 0,25Сталь / Сталь (з мастилом) ≈ 0,1Сталь / Сталь ≈ 0,2
Пластик / Сталь ≈ 0,15Нержавіюча сталь / Нержавіюча сталь (з мастилом) ≈ 0,1Нержавіюча сталь / Нержавіюча сталь ≈ 0,2

Примітки з безпеки

Конструкція для областей застосування, що мають на увазі використання притискних ручок з ексцентриковим кулачком, повинна бути обов'язково виготовлена з урахуванням відповідного коефіцієнта безпеки. Звичайні коефіцієнти безпеки для статичних навантажень від 1,2 до 1,5; пульсуючих навантажень від 1,8 до 2,4 та змінних навантажень від 3 до 4. Підлягає пропорційному збільшенню для областей застосування з підвищеними вимогами до безпеки.

Відмова від відповідальності:

Інформація та рекомендації, надані нами, складені без зобов'язання та не мають на увазі жодної відповідальності, якщо тільки ми не надали чітко виражене та письмове зобов'язання щодо надання такої інформації та рекомендацій. Всі вироби є стандартними деталями, призначеними для широкого спектру різних варіантів використання, і як такі підпадають під комплексні типові випробування; користувачі повинні визначити свою серію випробувань, за яку ми не несемо відповідальності, на предмет того, чи підходить виріб для певної сфери застосування.

Питань: 0

Немає запитань про цей товар.

GN 927.7 453.46 KB
GN927.7
Схожі товари
GN 927.7-101-M10-20-A
GN 927.7-101-M10-20-A
d5: - l1: 101 B: 25 d2: M 10 d3: 26 d4: 30 h: 1.5 l2: 20 l3: 25.3 l4: 4 l5: 4.8
GN 927.7-101-M10-20-B
GN 927.7-101-M10-20-B
d5: 27 l1: 101 B: 25 d2: M 10 d3: 26 d4: - h: 1.5 l2: 20 l3: 25.3 l4: - l5: 4.8
GN 927.7-101-M10-25-A
GN 927.7-101-M10-25-A
d5: - l1: 101 B: 25 d2: M 10 d3: 26 d4: 30 h: 1.5 l2: 25 l3: 25.3 l4: 4 l5: 4.8
GN 927.7-101-M10-25-B
GN 927.7-101-M10-25-B
d5: 27 l1: 101 B: 25 d2: M 10 d3: 26 d4: - h: 1.5 l2: 25 l3: 25.3 l4: - l5: 4.8
GN 927.7-101-M10-30-A
GN 927.7-101-M10-30-A
d5: - l1: 101 B: 25 d2: M 10 d3: 26 d4: 30 h: 1.5 l2: 30 l3: 25.3 l4: 4 l5: 4.8
GN 927.7-101-M10-30-B
GN 927.7-101-M10-30-B
d5: 27 l1: 101 B: 25 d2: M 10 d3: 26 d4: - h: 1.5 l2: 30 l3: 25.3 l4: - l5: 4.8
GN 927.7-101-M10-35-A
GN 927.7-101-M10-35-A
d5: - l1: 101 B: 25 d2: M 10 d3: 26 d4: 30 h: 1.5 l2: 35 l3: 25.3 l4: 4 l5: 4.8
GN 927.7-101-M10-35-B
GN 927.7-101-M10-35-B
d5: 27 l1: 101 B: 25 d2: M 10 d3: 26 d4: - h: 1.5 l2: 35 l3: 25.3 l4: - l5: 4.8
GN 927.7-101-M10-40-A
GN 927.7-101-M10-40-A
d5: - l1: 101 B: 25 d2: M 10 d3: 26 d4: 30 h: 1.5 l2: 40 l3: 25.3 l4: 4 l5: 4.8
GN 927.7-101-M10-40-B
GN 927.7-101-M10-40-B
d5: 27 l1: 101 B: 25 d2: M 10 d3: 26 d4: - h: 1.5 l2: 40 l3: 25.3 l4: - l5: 4.8
VCT.40 FP-M6
VCT.40 FP-M6
VCT.FP
D: 40 d6H: M6 L: 27 d1: 17 d3: 12 h: 18 l2: 12
52.20грн.
DVA.1-25-30-M6-18-40
DVA.1-25-30-M6-18-40
DVA.1
D: 25 l1: 18 L: 30 d1: M6 Жорсткість[Н/мм]: 58 Макс. відхилення[мм]: 8 Макс. навантаження[N]: 432
54.00грн.
DVA.2-15-15-M4-10-40
DVA.2-15-15-M4-10-40
DVA.2
D: 15 L: 15 h: 4 d': M4 l': 10 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155
31.95грн.
DVA.3-15-15-M4-40
DVA.3-15-15-M4-40
DVA.3
D: 15 L: 15 h: 4 d': M4 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155
35.10грн.
VC.692/50 p-M8x25
VC.692/50 p-M8x25
VC.692-p
D: 50 L: 25 d1: 18 d6g: M8 l2: 17
111.15грн.
Ручки з нержавіючої сталі із звуженою шийкою
з різьбовим стрижнем
GN 75.6
GN 75.6
GN 75.6-E-MT
GN 75.6..
0.00грн.
Ручки з нержавіючої сталі із звуженою шийкою
з різьбовим стрижнем
GN 75.6
GN 75.6
GN 75.6-E-PL
GN 75.6..
0.00грн.
з різьбовим стрижнем
Грибоподібні ручки
GN 75.5
GN 75.5
GN 75.5-E
Основні характеристики Типи ..
0.00грн.
з різьбовим стрижнем
Грибоподібні ручки
GN 75
GN 75
GN 75-E
Основні характеристики Типи ..
0.00грн.
Грибоподібні ручки
Різьбовий отвір
P.131/56-M12
P.131/56-M12
P.131
D: 56 l1: 4 L: 38.5 d1: 24 h: 25 d': M12
0.00грн.
Маховики зі спицями
Без ручки
VRTP.
VRTP.
VRTP.
D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380
0.00грн.
BTL.20 B-M5
BTL.20 B-M5
BTL-B
D: 20 d6H: M5 L: 21 d1: 11 d2: 11 h: 10 l2: 12
50.85грн.
VDS.200-A20-K
VDS.200-A20-K
VDS.
D: 200 d5: 40 dH7: - h1: 13 L: 14 B: 6 d1: 40 d2: 38 d3: 44 d4: 50 h: 36 t: 22.8 dH9: 20 L#[J]: 27 C#[Nm]: 320
1391.85грн.
ERX.78 B-M12-C1
ERX.78 B-M12-C1
ERX-B
D: 23 d6H: M12 h1: 47 h2: 12 h3: 44 l1: 16 R: 78 L: 89.5 d1: 19 h: 17 Кількість зубів: 24
118.80грн.
DVA.2-70-50-M10-27-55
DVA.2-70-50-M10-27-55
DVA.2
D: 70 L: 50 h: 10 d': M10 l': 27 Жорсткість[Н/мм]: 474.4 Макс. відхилення[мм]: 12.5 Макс. навантаження[N]: 5930
454.05грн.
Маховики зі спицями
Без ручки
VRTP.
VRTP.
VRTP.
D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380
0.00грн.
Маховики зі спицями
Маховики без ручки
DIN 950
DIN 950
DIN 950-A
ТипиТип A : без ручкиТип F : з фіксованою ручкоюТип D : з ручкою, що обертаєтьсяКоди отвор..
0.00грн.
Маховички цільнолиті
Без ручки
VDS.
VDS.
VDS.
МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.Технополімер на осно..
0.00грн.
Дискові маховики
Алюміній
DIN 3670
DIN 3670
DIN 3670
Характеристики Коди отворів ..
0.00грн.
Ручка, що обертається "Soft-touch"
Маховики зі спицями
VRTP.
VRTP.
VRTP+IEL
МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.КовпачокПередня пане..
0.00грн.
