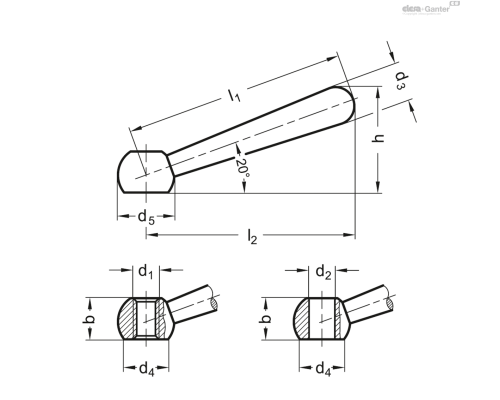

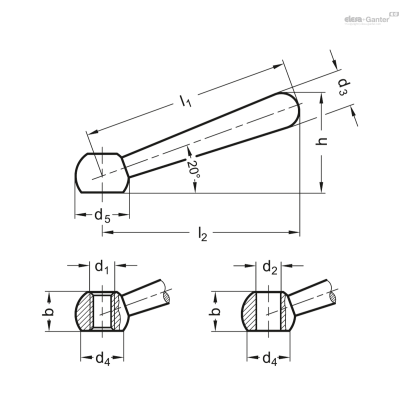

| Опис | d2 H7 | d4 ≈ | d5 -0.2 | h ≈ | l2 ≈ | l1 | B | d1 | d3 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIN 99-100-B12-L-NI | B 12 | 19 | 25 | 47 | 95 | 100 | 18.5 | - | 16 | 139г | 2 тижні | 882.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 99-100-M12-N-NI | - | 19 | 25 | 47 | 95 | 100 | 18.5 | M 12 | 16 | 141г | 2 тижні | 882.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 99-125-M16-N-NI | - | 23.5 | 32 | 59.5 | 119 | 125 | 24 | M 16 | 20 | 287г | 2 тижні | 1719.90грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 99-50-M6-N-NI | - | 7.5 | 12 | 24 | 48 | 50 | 9.5 | M 6 | 8 | 17г | 2 тижні | 407.25грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 99-63-B8-L-NI | B 8 | 11 | 16 | 30.5 | 60 | 63 | 12 | - | 10 | 36г | 2 тижні | 430.65грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 99-63-M8-N-NI | - | 11 | 16 | 30.5 | 60 | 63 | 12 | M 8 | 10 | 37г | 2 тижні | 430.65грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 99-80-B10-L-NI | B 10 | 15 | 20 | 38 | 76 | 80 | 14.5 | - | 13 | 74г | 2 тижні | 614.70грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DIN 99-80-M10-N-NI | - | 15 | 20 | 38 | 76 | 80 | 14.5 | M 10 | 13 | 70г | 2 тижні | 613.35грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип K* пряма ручка з отвором без різьблення H7 (тільки для значень l1від 50 до 160)
- Тип M* пряма ручка з різьбовим отвором H7 (тільки для значень l1від 50 до 160)
- Тип L похила ручка з отвором без різьблення H7
- Тип N похилий важіль з різьбовим отвором
* тільки у виконанні зі сталі.
Варіант виконання зі сталі
- обточування
- чорніння
Варіант виконання з нержавіючої сталі
Нержавіюча сталь AISI 303 NI
матове оздоблення, дробоструминна обробка
Інформація
В офіційному переліку стандартів DIN додатково вказані розміри 40 – M5 / B5 .
За запитом

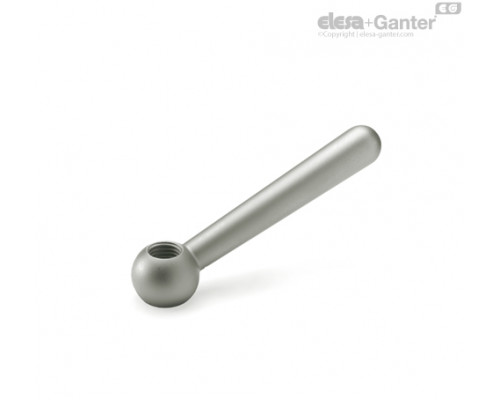

Ручки важільного типу з нержавіючої сталі з прямим важелем
Технічна інформація
Питань: 0
Немає запитань про цей товар.
