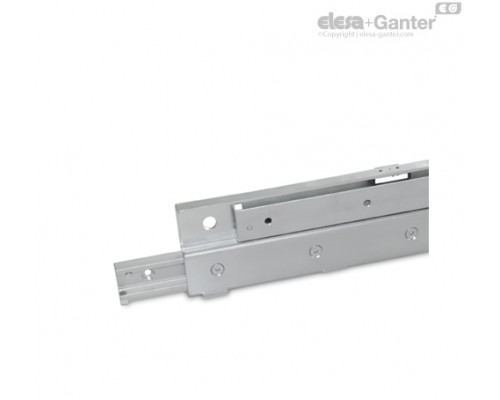

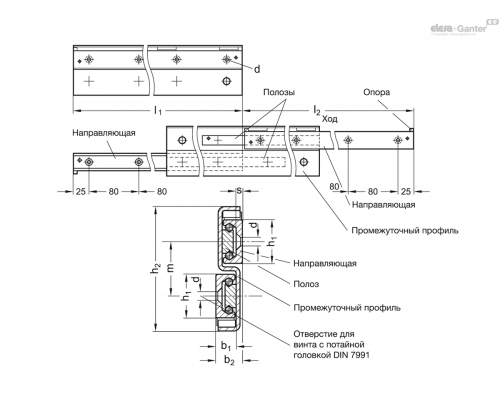

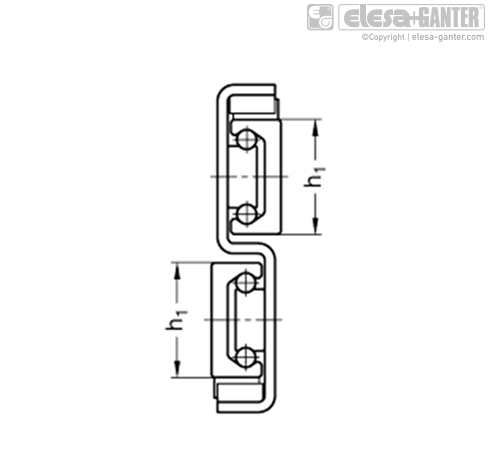

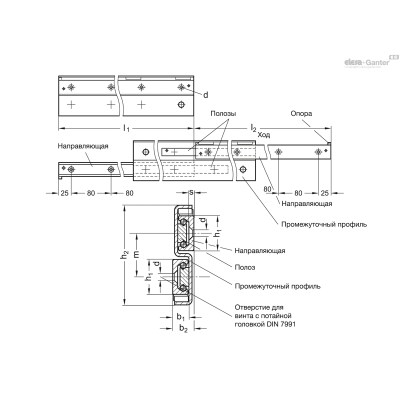

| Опис | b1 | b2 | l1 - l2 | s | D | h1 | h2 | m | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 2406-28-290-E | 12.3 | 17 | 290 - 296 | 4 | 5.5 | 28 | 80 | 35 | 1900г | 2 тижні | 22826.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2406-28-370-E | 12.3 | 17 | 370 - 380 | 4 | 5.5 | 28 | 80 | 35 | 2390г | 2 тижні | 24678.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2406-28-450-E | 12.3 | 17 | 450 - 464 | 4 | 5.5 | 28 | 80 | 35 | 2930г | 2 тижні | 26532.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2406-28-530-E | 12.3 | 17 | 530 - 548 | 4 | 5.5 | 28 | 80 | 35 | 3250г | 2 тижні | 29452.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2406-28-610-E | 12.3 | 17 | 610 - 630 | 4 | 5.5 | 28 | 80 | 35 | 3970г | 2 тижні | 31072.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2406-35-450-E | 16.5 | 22.5 | 450 - 494 | 3.5 | 6.5 | 35 | 97 | 43 | 4000г | 2 тижні | 29400.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2406-35-530-E | 16.5 | 22.5 | 530 - 558 | 3.5 | 6.5 | 35 | 97 | 43 | 4000г | 2 тижні | 33720.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2406-35-690-E | 16.5 | 22.5 | 690 - 734 | 3.5 | 6.5 | 35 | 97 | 43 | 5990г | 2 тижні | 38791.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2406-35-850-E | 16.5 | 22.5 | 850 - 886 | 3.5 | 6.5 | 35 | 97 | 43 | 7450г | 2 тижні | 43677.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2406-43-1010-E | 21 | 28 | 1010 - 1036 | 4.5 | 8.5 | 43 | 117 | 52 | 14750г | 2 тижні | 55723.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2406-43-1490-E | 21 | 28 | 1490 - 1516 | 4.5 | 8.5 | 43 | 117 | 52 | 21750г | 2 тижні | 74218.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2406-43-530-E | 21 | 28 | 530 - 556 | 4.5 | 8.5 | 43 | 117 | 52 | 7740г | 2 тижні | 36636.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2406-43-690-E | 21 | 28 | 690 - 726 | 4.5 | 8.5 | 43 | 117 | 52 | 10070г | 2 тижні | 43051.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 2406-43-850-E | 21 | 28 | 850 - 866 | 4.5 | 8.5 | 43 | 117 | 52 | 12410г | 2 тижні | 48055.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Тип
Тип E з одностороннім висуванням
Напрямна / Бігунок
Термооброблена сталь
- гальванічно оцинкована з блакитною пасивацією
- Доріжки кочення загартовані
Кульки
Підшипники кочення із загартованої сталі
Кульковий сепаратор
Оцинкована сталь
Проміжна металева пластина кулькової сепаратора
Оцинкована сталь
Напрямні та проміжний профіль рівні по довжині. Обидві напрямні можуть бути розсунуті таким чином, щоб отримане висування було довшим, ніж основа l1.
Зовнішні елементи повинні обмежувати максимальну відстань ковзання; опори напрямної були розроблені для захисту від ненавмисного вилучення бігунка з напрямної.
- інші довжини (на основі стандартної довжини решітки 80 мм)
- Спеціальні довжини (отвір, початкова та кінцева відстані)
- Висунення в обидві сторони кожної напрямної (Тип D)

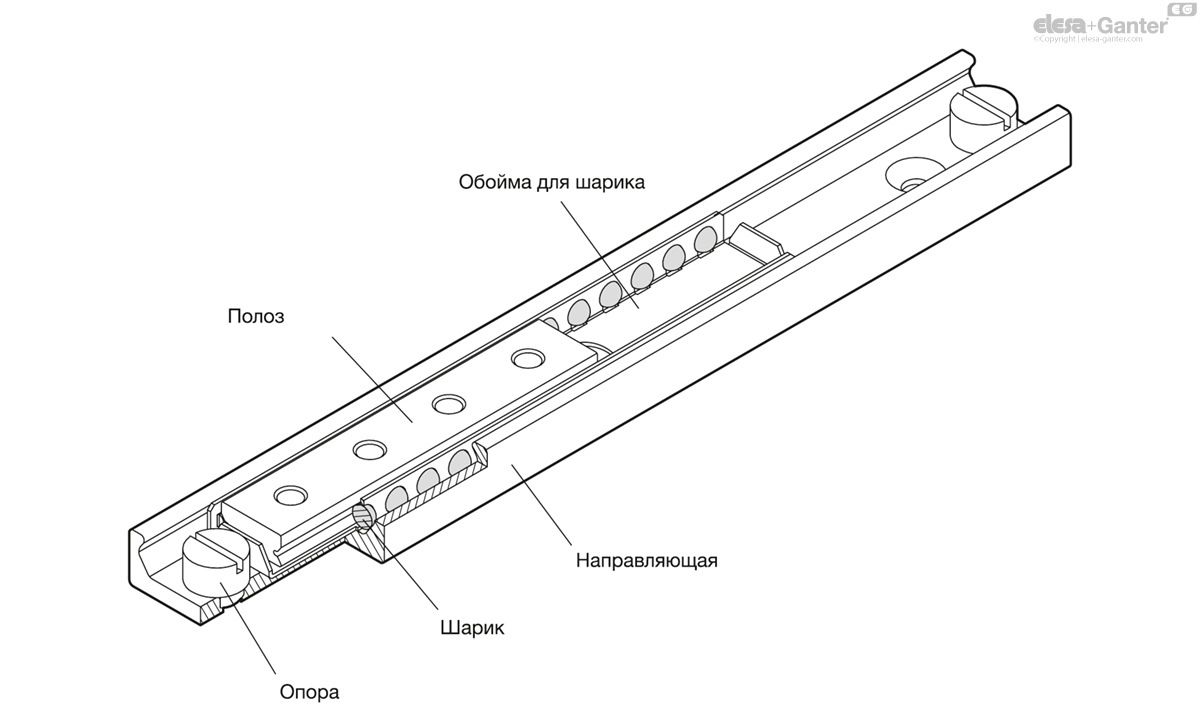

Конструкція
Всі санки лінійного переміщення складаються із зовнішньої напрямної з бігунком, що рухається всередині конструкції. Підшипники кочення, що утримуються на відстані і в положенні за допомогою кулькового сепаратора, знаходяться між напрямною і бігунком. Рейки та каретки виготовляються з термообробленої сталі, що дозволяє використовувати їх у промислових умовах з високими вимогами щодо навантажень, рівня шуму та робочого ресурсу.
Всі конструкції доступні в номінальних розмірах напрямних h1= 28, 35 і 43 мм, а також можуть поставлятися в довжинах поза стандартним діапазону від 130 до 1970 мм, відповідно до індивідуальних вимог.
Як правило, лінійні напрямні регулюються таким чином, щоб рейки та каретка поєднувалися без зазорів (тобто з помірною попередньою напругою). Доріжки кочення кареток і рейок проходять індукційне загартування, що у поєднанні з підшипниками кочення призводить до зниження зносу та збільшення терміну служби. На лінійні напрямні наноситься перманентне високоякісне мастило, спеціально призначене для подібних систем.
Для різних експлуатаційних вимог виготовляються напрямні різних типів. Наприклад, каретки можуть рухатися лише усередині рейок, виїжджати їх частково чи повністю. Повністю висувні телескопічні лінійні напрямні являють собою рейки з каретками, що рухаються всередині. Каретки можуть рухатися безпосередньо всередині рейок або проміжних профілях.
Для установки напрямних у рейках виконані втоплені отвори, а в каретках – роззенковані або потайні, залежно від типу. Компактні конструкції мають переваги при встановленні в обмежених просторах.
Типи

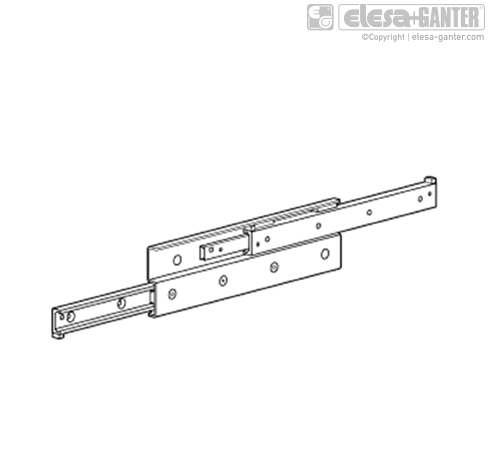

Телескопічні S-подібні лінійні напрямні з одностороннім розширенням

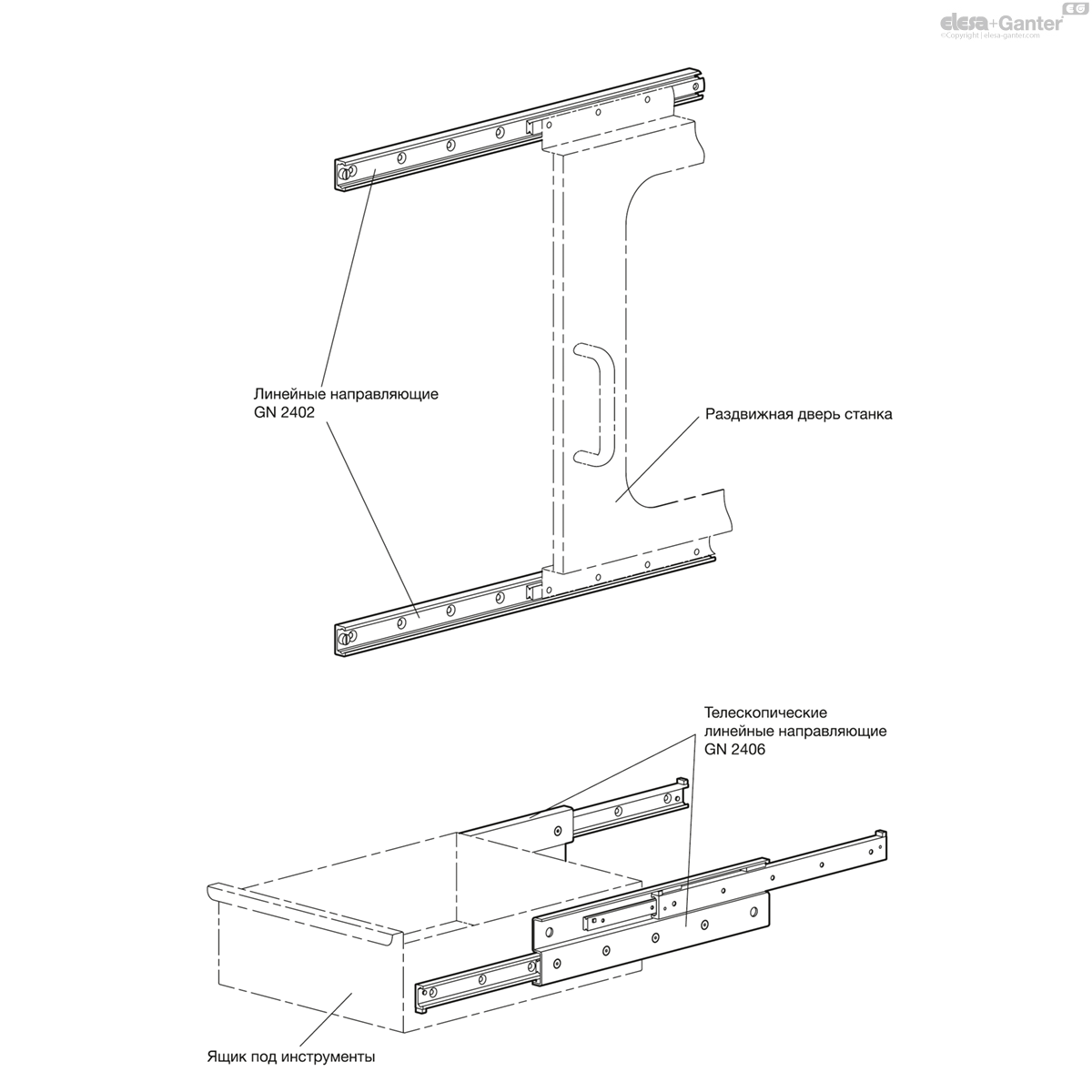

Приклади складання
Номінальні навантаження на телескопічні лінійні напрямні
Номери стандартних моделей вказані в порядку зростання
При виборі оптимального типу роликових напрямних вирішальне значення мають вільний простір, необхідна довжина ходу та діючі навантаження. розміру напрямних.
Значення номінального навантаження є орієнтовними і не мають на увазі гарантійних зобов'язань або будь-якої відповідальності компанії-виробника. Відповідальність за визначення придатності виробу для передбачуваного застосування у кожному даному випадку лягає виключно користувача. На зазначені значення можуть впливати зношування та зовнішні умови.
| Опис | Номінальне навантаження |
| - | Co рад. в Н |
| GN 2406-28-290-E | 587 |
| GN 2406-28-370-E.. | 793 |
| GN 2406-28-450-E | 999 |
| GN 2406-28-530-E | 1205 |
| GN 2406-28-610-E | 1510 |
| GN 2406-35-450-E | 1265 |
| GN 2406-35-530-E | 1700 |
| GN 2406- 35-690-E | 2150 |
| GN 2406-35-850-E | 2830 |
| GN 2406-43-530-E | 2140 |
| GN 2406-43-690-E | 2885 |
| GN 2406-43-850-E | 4010 |
| GN 2406-43-1010-E | 4755 |
| GN 2406-43-1490-E | 3820 |

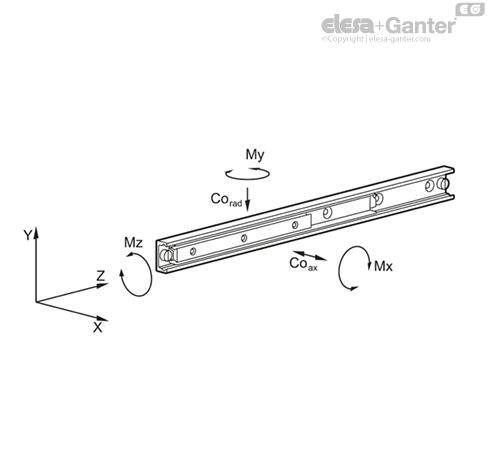

Дані про допустимі моменти навантаження на телескопічні лінійні напрямні не представлені, оскільки зазвичай вони використовуються у парах. Передбачається, що напрямні цих розмірів зазнають мінімальних навантажень, оскільки конструкції, на які вони встановлюються, повинні бути досить жорсткими та стійкими. Допускається передача моментів навантаження у межах.

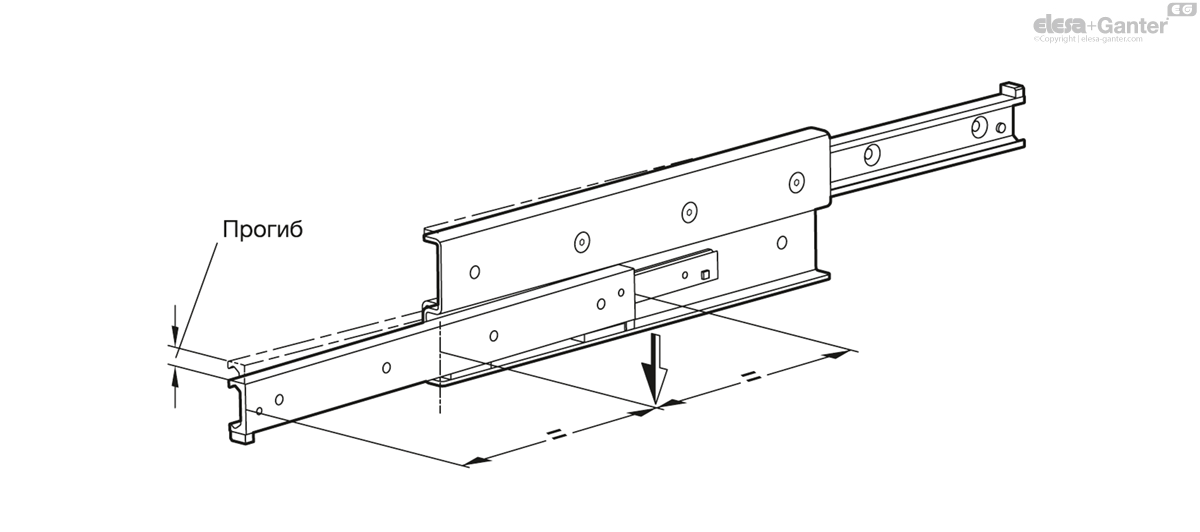

Статичне навантаження та прогинання
Значення навантаження, наведені в таблицях, відносяться до максимально допустимої сили, що діє в середині повністю розсунутої профільної напрямної у третьому сегменті.
У разі якщо спостерігаються дані значення і телескопічна лінійна напрямна повністю висунута, в кінці бігунка або направляючої рейки відбувається незначне відхилення (перекіс). Це зазвичай не надає ніякого несприятливого впливу на належне функціонування пристрою. При необхідності орієнтовні значення можуть бути надані на запит.
Монтажні гвинти та отвори
Стандартними монтажними компонентами є гвинти DIN 7991-10.9 з потайними головками, що вкручуються з рекомендованим моментом затягування. Залежно від типу напрямних, деякі монтажні отвори можна залишати незадіяними. У виняткових випадках, зокрема, на системах з двостороннім ходом можна отримати доступ до монтажних отворів, послабивши опорні гвинти та вийнявши каретку з колії. Після цього опорні гвинти вкручуються на свої місця.
Швидкість переміщення, прослизання сепаратора
Швидкість переміщення каретки в лінійних напрямних може становити до 0 8 м/с. На це значення можуть впливати конкретні умови застосування та монтажна довжина напрямних. При різкій зміні напрямку ходу або різкому прискоренні деякі сепаратори (особливо якщо вони довгі) можуть прослизати. У разі сепаратор не рухається синхронно з половиною швидкості бігунка і поступово виходить із правильного становища внаслідок ковзання. Щоб повернути систему у правильне становище, каретку потрібно провести назад без навантаження.
