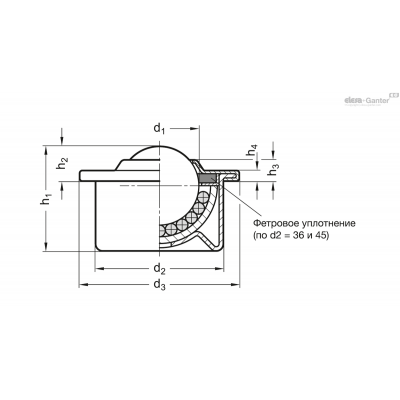

| Опис | h1 ±0.3 | h2 ±0.3 | h3 ±0.3 | h4 | Навантаження C в Н | Розмір | d1 | d2 | d3 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 509-15-NNI | 21 | 9.5 | 5 | 2.9 | 300 | 15 | 15.8 | 24 ±0.065 | 31 | 38г | 2 тижні | 847.35грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 509-15-SBL | 21 | 9.5 | 5 | 2.9 | 500 | 15 | 15.8 | 24 ±0.065 | 31 | 41г | 2 тижні | 317.25грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 509-15-SKU | 21 | 9.5 | 5 | 2.9 | 70 | 15 | 15.8 | 24 ±0.065 | 31 | 27г | 2 тижні | 412.65грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 509-15-SNI | 21 | 9.5 | 5 | 2.9 | 300 | 15 | 15.8 | 24 ±0.065 | 31 | 40г | 2 тижні | 678.15грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 509-22-NNI | 29.5 | 9.8 | 6 | 2.9 | 900 | 22 | 22.2 | 36 ±0.0.8 | 45 | 110г | 2 тижні | 1370.70грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 509-22-SBL | 29.5 | 9.8 | 6 | 2.9 | 1200 | 22 | 22.2 | 36 ±0.08 | 45 | 128г | 32 | 630.45грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 509-22-SKU | 29.5 | 9.8 | 6 | 2.9 | 100 | 22 | 22.2 | 36 ±0.08 | 45 | 80г | 2 тижні | 621.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 509-22-SNI | 29.5 | 9.8 | 6 | 2.9 | 900 | 22 | 22.2 | 36 ±0.08 | 45 | 130г | 2 тижні | 1130.85грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 509-30-SBL | 37.8 | 13.8 | 7 | 3.7 | 2000 | 30 | 30.1 | 45 ±0.1 | 55 | 250г | 2 тижні | 1049.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 509-30-SKU | 37.8 | 13.8 | 7 | 3.7 | 150 | 30 | 30.1 | 45 ±0.1 | 55 | 158г | 2 тижні | 2241.00грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 509-30-SNI | 37.8 | 13.8 | 7 | 3.7 | 1500 | 30 | 30.1 | 45 ±0.1 | 55 | 265г | 2 тижні | 1625.40грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Корпус з листової сталі SBL
- гальванічно оцинкована з блакитною пасивацією
- Кулька сталева, безбарвна
Корпус з листової сталі SKU
- гальванічно оцинкована з блакитною пасивацією
- Кулька пластикова (Поліацеталь POM )
Корпус з листової сталі SNI
- гальванічно оцинкована з блакитною пасивацією
- Кулька із загартованої нержавіючої сталі AISI 420C
Корпус з листової нержавіючої сталі NNI
- Нержавіюча сталь AISI 304 / AISI 420
- Кулька із загартованої нержавіючої сталі AISI 420C

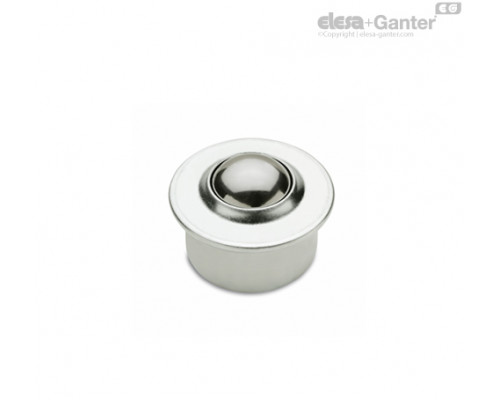

Кулькові елементи передачі GN 509 використовуються на конвеєрних доріжках. Вони сприяють лінійному або обертальному руху важких вантажів на конвеєрній доріжці.
- Пружинні кільця GN 509.3 (тримачі кулькових транспортувальних елементів)
Всі кульові конвеєри складаються з ряду кульок, кожна з яких знаходиться в пазу, що спирається на декілька менших опорних кульок, що дозволяє більшій кульці обертатися в будь-якому напрямку.
Розстановка та вибір розміру кульки
При виборі розміру конвеєра повинні бути прийняті до уваги наступні фактори: вага, розмір, основний матеріал, а також вантаж, що переміщається.
Максимальна відстань між осями обертання кульок «a2»(на плоскій поверхні) розраховується шляхом розподілу довжини найкоротшого краю вантажу на 2,5. Завдяки цьому вантаж завжди спиратиметься на кульки і не потрапить у проміжки між ними.
Необхідна несуча здатність кульок визначається вагою фактичного навантаження, поділеного на 3. Розрахунок заснований на припущенні, що через допуски на несучій поверхні та відстані між кульками загалом лише три кулі будуть під дією навантаження у час.
a2 = макс. відстань між роликовими кульками F2 = Навантаження на одну роликову кульку
a2 = a1/2,5 F2 = F1/3
Швидкість і тертя
Припустима швидкість переміщення становить 2 м/с. У системі може спостерігатися підвищення температури.
Значення тертя кульок на швидкості 1 м/с будуть знаходитися в діапазоні від 0,005 мкм. Це значення, однак, залежить від виду застосування та може змінюватися в широких межах.
Якщо порівняти транспортувальні кульки в корпусі з листового металу (GN 509) і кульки в корпусі з високоміцної сталі GN 509.1, останні мають більшу міцність. Отже, необхідно враховувати також статичні характеристики кульок у корпусі зі сталі.
Рекомендується мастило для запобігання корозії. Загальних рекомендацій, які застосовуються для звичайних роликових підшипників, буде достатньо. У більшості видів застосування етап мастила може бути опущений.
Стійкість до температури
Кульки з 36 розміру і більше оснащені фетровим ущільненням для захисту від потрапляння бруду та пилу. Останні допускають максимальну робочу температуру не вище за 100 °С.
Кульки без фетрового ущільнення також можуть використовуватися при більш високих робочих температурах. Це, однак, призведе до зниження потужності конвеєра.
125 °C / 10 %
150 °C / 20 %
170 °C / 30 %
200 °C / 50 %
Макс . робоча температура для кулькових елементів передачі із пластиковою кулькою 60 °С.
