Продукція

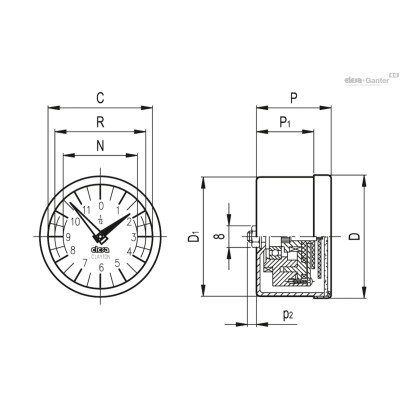

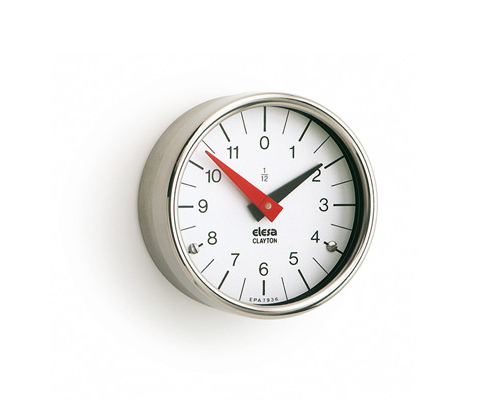

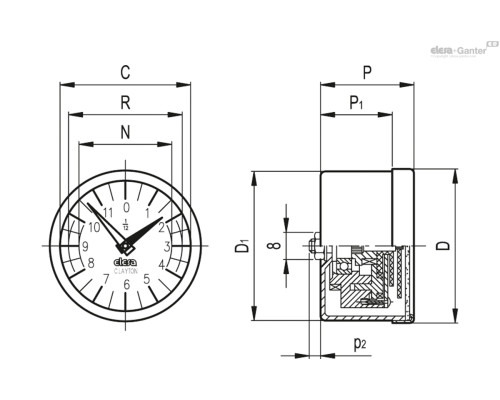

GA01 - GA02 - GA05

Індикатори положення

гравітаційні, сталь

GA01 - GA02 - GA05 GA01 - GA02 - GA05 GA01 - GA02 - GA05
GA01 - GA02 - GA05 GA01 - GA02 - GA05 GA01 - GA02 - GA05
Опис

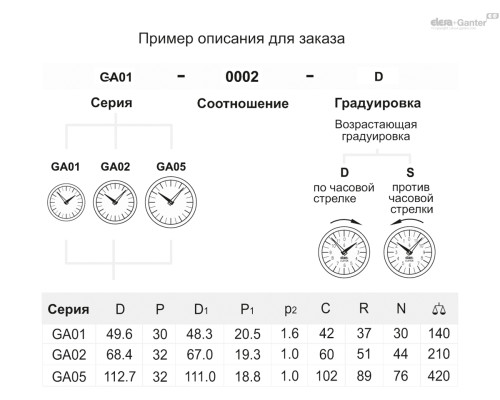

Increasing numbering
series

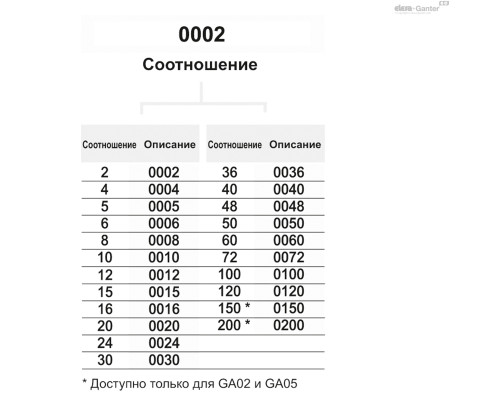

Співвідношення
Вага Наявн. Ціна
GA01-0002-D D GA01 2 153г 2 тижні 4524.30грн.
GA01-0002-S S GA01 2 149г 2 тижні 4524.30грн.
GA01-0004-D D GA01 4 140г 2 тижні 4524.30грн.
GA01-0004-S S GA01 4 140г 2 тижні 4524.30грн.
GA01-0005-D D GA01 5 140г 2 тижні 4524.30грн.
GA01-0005-S S GA01 5 140г 2 тижні 4524.30грн.
GA01-0006-D D GA01 6 145г 2 тижні 4524.30грн.
GA01-0006-S S GA01 6 140г 2 тижні 4524.30грн.
GA01-0008-D D GA01 8 140г 2 тижні 4524.30грн.
GA01-0008-S S GA01 8 140г 2 тижні 4524.30грн.
GA01-0010-D D GA01 10 149г 2 тижні 4524.30грн.
GA01-0010-S S GA01 10 154г 2 тижні 4524.30грн.
GA01-0012-D D GA01 12 153г 2 тижні 4524.30грн.
GA01-0012-S S GA01 12 152г 2 тижні 4524.30грн.
GA01-0015-D D GA01 15 140г 2 тижні 4524.30грн.
GA01-0015-S S GA01 15 140г 2 тижні 4524.30грн.
GA01-0016-D D GA01 16 240г 2 тижні 4524.30грн.
GA01-0016-S S GA01 16 140г 2 тижні 4524.30грн.
GA01-0020-D D GA01 20 150г 2 тижні 4524.30грн.
GA01-0020-S S GA01 20 151г 2 тижні 4524.30грн.
GA01-0024-D D GA01 24 148г 2 тижні 4524.30грн.
GA01-0024-S S GA01 24 151г 2 тижні 4524.30грн.
GA01-0030-D D GA01 30 146г 2 тижні 4524.30грн.
GA01-0030-S S GA01 30 140г 2 тижні 4524.30грн.
GA01-0036-D D GA01 36 151г 2 тижні 4524.30грн.
GA01-0036-S S GA01 36 152г 2 тижні 4524.30грн.
GA01-0040-D D GA01 40 152г 2 тижні 4524.30грн.
GA01-0040-S S GA01 40 152г 2 тижні 4524.30грн.
GA01-0048-D D GA01 48 140г 2 тижні 4524.30грн.
GA01-0048-S S GA01 48 140г 2 тижні 4524.30грн.
GA01-0050-D D GA01 50 140г 2 тижні 4524.30грн.
GA01-0050-S S GA01 50 140г 2 тижні 4524.30грн.
GA01-0060-D D GA01 60 140г 2 тижні 4524.30грн.
GA01-0060-S S GA01 60 153г 2 тижні 4524.30грн.
GA01-0072-D D GA01 72 152г 2 тижні 4524.30грн.
GA01-0072-S S GA01 72 140г 2 тижні 4524.30грн.
GA01-0100-D D GA01 100 149г 2 тижні 4524.30грн.
GA01-0100-S S GA01 100 140г 2 тижні 4524.30грн.
GA01-0120-D D GA01 120 140г 2 тижні 4524.30грн.
GA01-0120-S S GA01 120 140г 2 тижні 4524.30грн.
GA02-0002-D D GA02 2 225г 2 тижні 5027.40грн.
GA02-0002-S S GA02 2 221г 2 тижні 5027.40грн.
GA02-0004-D D GA02 4 224г 2 тижні 5027.40грн.
GA02-0004-S S GA02 4 224г 2 тижні 5027.40грн.
GA02-0005-D D GA02 5 236г 2 тижні 5027.40грн.
GA02-0005-S S GA02 5 236г 2 тижні 5027.40грн.
GA02-0006-D D GA02 6 222г 2 тижні 5027.40грн.
GA02-0006-S S GA02 6 224г 2 тижні 5027.40грн.
GA02-0008-D D GA02 8 210г 2 тижні 5027.40грн.
GA02-0008-S S GA02 8 228г 2 тижні 5027.40грн.
GA02-0010-D D GA02 10 226г 2 тижні 5027.40грн.
GA02-0010-S S GA02 10 223г 2 тижні 5027.40грн.
GA02-0012-D D GA02 12 226г 2 тижні 5027.40грн.
GA02-0012-S S GA02 12 224г 2 тижні 5027.40грн.
GA02-0015-D D GA02 15 210г 2 тижні 5027.40грн.
GA02-0015-S S GA02 15 210г 2 тижні 5027.40грн.
GA02-0016-D D GA02 16 210г 2 тижні 5027.40грн.
GA02-0016-S S GA02 16 210г 2 тижні 5027.40грн.
GA02-0020-D D GA02 20 227г 2 тижні 5027.40грн.
GA02-0020-S S GA02 20 224г 2 тижні 5027.40грн.
GA02-0024-D D GA02 24 225г 2 тижні 5027.40грн.
GA02-0024-S S GA02 24 222г 2 тижні 5027.40грн.
GA02-0030-D D GA02 30 223г 2 тижні 5027.40грн.
GA02-0030-S S GA02 30 224г 2 тижні 5027.40грн.
GA02-0036-D D GA02 36 220г 2 тижні 5027.40грн.
GA02-0036-S S GA02 36 223г 2 тижні 5027.40грн.
GA02-0040-D D GA02 40 210г 2 тижні 5027.40грн.
GA02-0040-S S GA02 40 223г 2 тижні 5027.40грн.
GA02-0048-D D GA02 48 210г 2 тижні 5027.40грн.
GA02-0048-S S GA02 48 210г 2 тижні 5027.40грн.
GA02-0050-D D GA02 50 224г 2 тижні 5027.40грн.
GA02-0050-S S GA02 50 226г 2 тижні 5027.40грн.
GA02-0060-D D GA02 60 224г 2 тижні 5027.40грн.
GA02-0060-S S GA02 60 224г 2 тижні 5027.40грн.
GA02-0072-D D GA02 72 210г 2 тижні 5027.40грн.
GA02-0072-S S GA02 72 223г 2 тижні 5027.40грн.
GA02-0100-D D GA02 100 230г 2 тижні 5027.40грн.
GA02-0100-S S GA02 100 210г 2 тижні 5027.40грн.
GA02-0120-D D GA02 120 236г 2 тижні 5027.40грн.
GA02-0120-S S GA02 120 236г 2 тижні 5027.40грн.
GA02-0150-D D GA02 150* 236г 2 тижні 5027.40грн.
GA02-0150-S S GA02 150* 210г 2 тижні 5027.40грн.
GA02-0200-D D GA02 200* 210г 2 тижні 5027.40грн.
GA02-0200-S S GA02 200* 210г 2 тижні 5027.40грн.
GA05-0002-D D GA05 2 420г 2 тижні 7235.55грн.
GA05-0002-S S GA05 2 420г 2 тижні 7235.55грн.
GA05-0004-D D GA05 4 420г 2 тижні 7235.55грн.
GA05-0004-S S GA05 4 420г 2 тижні 7235.55грн.
GA05-0005-D D GA05 5 420г 2 тижні 7235.55грн.
GA05-0005-S S GA05 5 420г 2 тижні 7235.55грн.
GA05-0006-D D GA05 6 413г 2 тижні 7235.55грн.
GA05-0006-S S GA05 6 412г 2 тижні 7235.55грн.
GA05-0008-D D GA05 8 420г 2 тижні 7235.55грн.
GA05-0008-S S GA05 8 420г 2 тижні 7235.55грн.
GA05-0010-D D GA05 10 417г 2 тижні 7235.55грн.
GA05-0010-S S GA05 10 420г 2 тижні 7235.55грн.
GA05-0012-D D GA05 12 415г 2 тижні 7235.55грн.
GA05-0012-S S GA05 12 410г 2 тижні 7235.55грн.
GA05-0015-D D GA05 15 420г 2 тижні 7235.55грн.
GA05-0015-S S GA05 15 420г 2 тижні 7235.55грн.
GA05-0016-D D GA05 16 420г 2 тижні 7235.55грн.
GA05-0016-S S GA05 16 420г 2 тижні 7235.55грн.
GA05-0020-D D GA05 20 410г 2 тижні 7235.55грн.
GA05-0020-S S GA05 20 415г 2 тижні 7235.55грн.
GA05-0024-D D GA05 24 420г 2 тижні 7235.55грн.
GA05-0024-S S GA05 24 418г 2 тижні 7235.55грн.
GA05-0030-D D GA05 30 413г 2 тижні 7235.55грн.
GA05-0030-S S GA05 30 420г 2 тижні 7235.55грн.
GA05-0036-D D GA05 36 416г 2 тижні 7235.55грн.
GA05-0036-S S GA05 36 420г 2 тижні 7235.55грн.
GA05-0040-D D GA05 40 420г 2 тижні 7235.55грн.
GA05-0040-S S GA05 40 420г 2 тижні 7235.55грн.
GA05-0048-D D GA05 48 420г 2 тижні 7235.55грн.
GA05-0048-S S GA05 48 420г 2 тижні 7235.55грн.
GA05-0050-D D GA05 50 420г 2 тижні 7235.55грн.
GA05-0050-S S GA05 50 420г 2 тижні 7235.55грн.
GA05-0060-D D GA05 60 413г 2 тижні 7235.55грн.
GA05-0060-S S GA05 60 411г 2 тижні 7235.55грн.
GA05-0072-D D GA05 72 420г 2 тижні 7235.55грн.
GA05-0072-S S GA05 72 420г 2 тижні 7235.55грн.
GA05-0100-D D GA05 100 416г 2 тижні 7235.55грн.
GA05-0100-S S GA05 100 414г 2 тижні 7235.55грн.
GA05-0120-D D GA05 120 420г 2 тижні 7235.55грн.
GA05-0120-S S GA05 120 420г 2 тижні 7235.55грн.
GA05-0150-D D GA05 150* 531г 2 тижні 7235.55грн.
GA05-0150-S S GA05 150* 420г 2 тижні 7235.55грн.
GA05-0200-D D GA05 200* 420г 2 тижні 7235.55грн.
GA05-0200-S S GA05 200* 420г 2 тижні 7235.55грн.
Основні характеристики

Корпус

Оцинкована сталь.

Обідок

Нержавіюча сталь AISI 303

Вікно

Скло

Циферблат

Матовий анодований алюміній у природному кольорі.

Градуювання за годинниковою стрілкою (D) або проти годинникової стрілки (S) чорного кольору.

Зчитування показань

Вказівник чорного кольору показує кількість обертів шпинделя від вихідного положення (0); покажчик червоного кольору вказує на частку обороту.

Обертання кулькового підшипника: максимальна точність зчитування.

Співвідношення

Для вибору коефіцієнта див.  «Введення гравітаційних індикаторів положення» - .

Загальна інформація

Особливості та сфери застосування

Ручки із вбудованим гравітаційним індикатором положення підходять для шпинделів з горизонтальною або похилою віссю макс. на 60 °.

Для вибору маховика, див. таблицю  «Можливе збирання маховиків/ручок з індикаторами» - .

Спеціальні виконання доступні на запит

Спеціальні виконання доступні на запит

  • Спеціальний циферблат з емблемою чи нестандартними поділками
  • Спеціальні коефіцієнти
  • Заповнення парафіновою олією, максимальна постійна робоча температура 40 °C
  • Єдиний покажчик
  • Вікно із органічного скла замість скла.
