Продукція

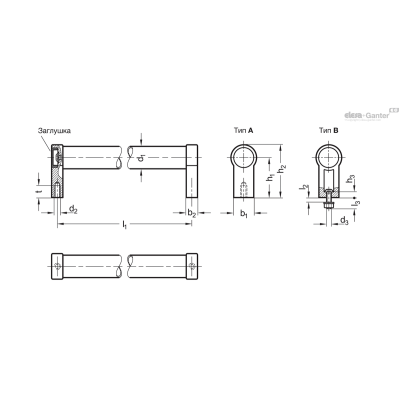

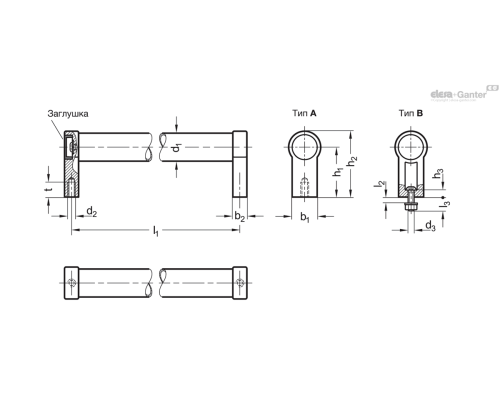

GN 333.1

Трубчасті ручки

Монтаж із внутрішньої сторони (різьбовий глухий отвір)

GN 333.1
GN 333.1
Опис
b1
b2
t мін.
h1
h2
l1
d1
d2
Вага Наявн. Ціна
GN 333.1-20-180-A-EL 24 12 12 42 54 180 20 M 6 190г 2 тижні 723.60грн.
GN 333.1-20-180-A-ES 24 12 12 42 54 180 20 M 6 190г 2 тижні 723.60грн.
GN 333.1-20-180-A-SW 24 12 12 42 54 180 20 M 6 190г 2 тижні 662.40грн.
GN 333.1-20-200-A-EL 24 12 12 42 54 200 20 M 6 200г 2 тижні 739.35грн.
GN 333.1-20-200-A-ES 24 12 12 42 54 200 20 M 6 200г 2 тижні 739.35грн.
GN 333.1-20-200-A-SW 24 12 12 42 54 200 20 M 6 200г 2 тижні 676.80грн.
GN 333.1-20-250-A-EL 24 12 12 42 54 250 20 M 6 208г 2 тижні 784.80грн.
GN 333.1-20-250-A-ES 24 12 12 42 54 250 20 M 6 208г 2 тижні 784.80грн.
GN 333.1-20-250-A-SW 24 12 12 42 54 250 20 M 6 208г 2 тижні 723.60грн.
GN 333.1-20-300-A-EL 24 12 12 42 54 300 20 M 6 230г 2 тижні 809.10грн.
GN 333.1-20-300-A-ES 24 12 12 42 54 300 20 M 6 230г 2 тижні 809.10грн.
GN 333.1-20-300-A-SW 24 12 12 42 54 300 20 M 6 230г 2 тижні 744.75грн.
GN 333.1-20-350-A-EL 24 12 12 42 54 350 20 M 6 245г 2 тижні 856.80грн.
GN 333.1-20-350-A-ES 24 12 12 42 54 350 20 M 6 245г 2 тижні 856.80грн.
GN 333.1-20-350-A-SW 24 12 12 42 54 350 20 M 6 245г 2 тижні 787.05грн.
GN 333.1-20-400-A-EL 24 12 12 42 54 400 20 M 6 290г 2 тижні 914.85грн.
GN 333.1-20-400-A-ES 24 12 12 42 54 400 20 M 6 290г 2 тижні 914.85грн.
GN 333.1-20-400-A-SW 24 12 12 42 54 400 20 M 6 290г 2 тижні 841.05грн.
GN 333.1-28-200-A-EL 25 14 15 50 66 200 28 M 8 340г 2 тижні 997.65грн.
GN 333.1-28-200-A-ES 25 14 15 50 66 200 28 M 8 340г 2 тижні 997.65грн.
GN 333.1-28-200-A-SW 25 14 15 50 66 200 28 M 8 340г 2 тижні 914.85грн.
GN 333.1-28-250-A-EL 25 14 15 50 66 250 28 M 8 360г 2 тижні 1056.60грн.
GN 333.1-28-250-A-ES 25 14 15 50 66 250 28 M 8 360г 2 тижні 1056.60грн.
GN 333.1-28-250-A-SW 25 14 15 50 66 250 28 M 8 360г 2 тижні 969.75грн.
GN 333.1-28-300-A-EL 25 14 15 50 66 300 28 M 8 390г 2 тижні 1098.90грн.
GN 333.1-28-300-A-ES 25 14 15 50 66 300 28 M 8 390г 2 тижні 1098.90грн.
GN 333.1-28-300-A-SW 25 14 15 50 66 300 28 M 8 390г 2 тижні 1026.90грн.
GN 333.1-28-350-A-EL 25 14 15 50 66 350 28 M 8 417г 2 тижні 1178.10грн.
GN 333.1-28-350-A-ES 25 14 15 50 66 350 28 M 8 417г 2 тижні 1178.10грн.
GN 333.1-28-350-A-SW 25 14 15 50 66 350 28 M 8 417г 2 тижні 1087.20грн.
GN 333.1-28-400-A-EL 25 14 15 50 66 400 28 M 8 440г 2 тижні 1199.25грн.
GN 333.1-28-400-A-ES 25 14 15 50 66 400 28 M 8 440г 2 тижні 1199.25грн.
GN 333.1-28-400-A-SW 25 14 15 50 66 400 28 M 8 440г 2 тижні 1107.45грн.
GN 333.1-28-500-A-EL 25 14 15 50 66 500 28 M 8 480г 2 тижні 1325.25грн.
GN 333.1-28-500-A-ES 25 14 15 50 66 500 28 M 8 480г 2 тижні 1325.25грн.
GN 333.1-28-500-A-SW 25 14 15 50 66 500 28 M 8 480г 2 тижні 1231.20грн.
GN 333.1-28-600-A-EL 25 14 15 50 66 600 28 M 8 500г 2 тижні 1455.30грн.
GN 333.1-28-600-A-ES 25 14 15 50 66 600 28 M 8 500г 2 тижні 1455.30грн.
GN 333.1-28-600-A-SW 25 14 15 50 66 600 28 M 8 500г 2 тижні 1326.15грн.
GN 333.1-30-1000-A-EL 27 17 15 51 68 1000 30 M 8 800г 2 тижні 2297.25грн.
GN 333.1-30-1000-A-ES 27 17 15 51 68 1000 30 M 8 800г 2 тижні 2297.25грн.
GN 333.1-30-1000-A-SW 27 17 15 51 68 1000 30 M 8 800г 2 тижні 2140.65грн.
GN 333.1-30-200-A-EL 27 17 15 51 68 200 30 M 8 320г 2 тижні 1120.05грн.
GN 333.1-30-200-A-ES 27 17 15 51 68 200 30 M 8 320г 2 тижні 1120.05грн.
GN 333.1-30-200-A-SW 27 17 15 51 68 200 30 M 8 320г 2 тижні 1023.75грн.
GN 333.1-30-300-A-EL 27 17 15 51 68 300 30 M 8 374г 2 тижні 1234.35грн.
GN 333.1-30-300-A-ES 27 17 15 51 68 300 30 M 8 374г 2 тижні 1234.35грн.
GN 333.1-30-300-A-SW 27 17 15 51 68 300 30 M 8 374г 2 тижні 1152.00грн.
GN 333.1-30-350-A-EL 27 17 15 51 68 350 30 M 8 405г 2 тижні 1337.85грн.
GN 333.1-30-350-A-ES 27 17 15 51 68 350 30 M 8 405г 2 тижні 1337.85грн.
GN 333.1-30-350-A-SW 27 17 15 51 68 350 30 M 8 405г 2 тижні 1224.90грн.
GN 333.1-30-400-A-EL 27 17 15 51 68 400 30 M 8 440г 2 тижні 1380.15грн.
GN 333.1-30-400-A-ES 27 17 15 51 68 400 30 M 8 440г 2 тижні 1380.15грн.
GN 333.1-30-400-A-SW 27 17 15 51 68 400 30 M 8 440г 2 тижні 1255.50грн.
GN 333.1-30-500-A-EL 27 17 15 51 68 500 30 M 8 500г 2 тижні 1513.35грн.
GN 333.1-30-500-A-ES 27 17 15 51 68 500 30 M 8 500г 2 тижні 1513.35грн.
GN 333.1-30-500-A-SW 27 17 15 51 68 500 30 M 8 500г 2 тижні 1367.55грн.
GN 333.1-30-600-A-EL 27 17 15 51 68 600 30 M 8 570г 2 тижні 1585.35грн.
GN 333.1-30-600-A-ES 27 17 15 51 68 600 30 M 8 570г 2 тижні 1585.35грн.
GN 333.1-30-600-A-SW 27 17 15 51 68 600 30 M 8 570г 2 тижні 1460.70грн.
Характеристики

Типи

  • Тип A : монтаж з внутрішньої сторони (різьбовий глухий отвір)
  • Тип B : монтаж з боку оператора (тільки для d 1 = 28)

Трубка ручки

Алюміній, товщина стінок 1,5 мм

  • З пластиковим покриттям
  • Чорний колір RAL 9005, текстуроване оздоблення поверхні SW
  • Опори ручки, чорний колір
  • Анодовані, природний колір EL
  • Опори ручки, чорний колір
  • Анодовані, природний колір ES
  • Опори ручки, сріблястий колір

Опори ручки

Цинк, лиття під тиском

З пластиковим покриттям, текстурована поверхня

  • Чорний колір, RAL 9005 для SW/EL
  • Сріблястий колір, RAL 9006

Заглушка

Пластик, світло-сірий колір

Кріпильний комплект для типу В

  • Гвинти із внутрішнім шестигранником у напівкруглій головці ISO 7380-M6-20
  • Оцинкована сталь
  • Чорний пасивований для SW/EL
  • Синій пасивований для ES
  • Шестигранні гайки ISO 4032-M6
  • Оцинкована сталь, з блакитною пасивацією
  • Шайби DIN 125
  • Оцинкована сталь, з блакитною пасивацією
Інформація

Трубка ручки GN 333.1 може бути пригвинчена до основи без подальшої механічної обробки, що дозволяє легко реалізовувати нестандартні довжини .

Крім того, для дуже довгих ручок трубчастих в комплект можуть бути додані опори. Окремі опори для трубчастих ручок Ø 28 (тип A) доступні у вигляді  GN 333.9 .

Для типу В обсяг замовлення входять гвинти з опуклою головкою, шестигранні гайки і шайби.

Аксесуари
  • GN 333.9  Опори ручки (для трубок Ø 28, кутові)
Технічна інформація
