Продукція

GN 648.1

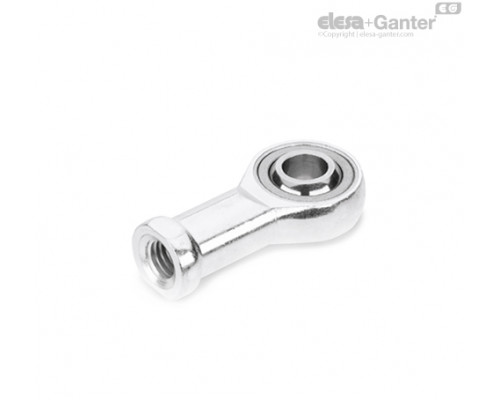

Головки кульових шарнірів із внутрішнім різьбленням

Корпус із вуглецевої сталі

GN 648.1
GN 648.1

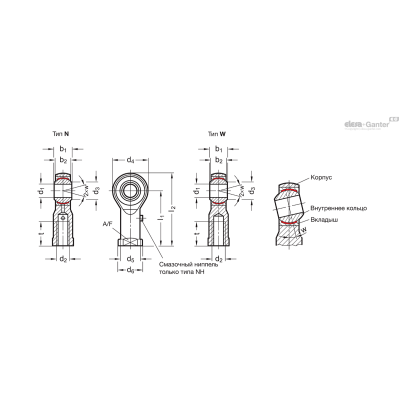

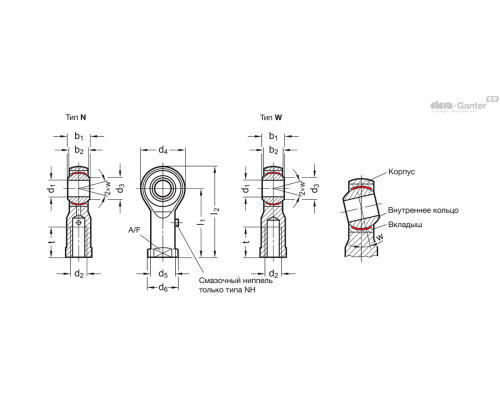

Опис
A/F
b1 -0.12
b2
d1 h7
d6
l2
w
d5
l1
d2
d3
d4
Вага Наявн. Ціна
GN 648.1-30-M30x2L-W 41 37 25 30 51 145 17 ° 40 110 M 30 x 2L 34.8 70 1130г 2 3542.85грн.
GN 648.1-10-M10L-N 17 14 10.5 10 19 57 13 ° 15 43 M 10L 12.9 28 77г 2 тижні 595.35грн.
GN 648.1-10-M10L-W 17 14 10.5 10 19 57 13 ° 15 43 M 10L 12.9 28 74г 2 тижні 666.00грн.
GN 648.1-10-M10-N 17 14 10.5 10 19 57 14 ° 15 43 M 10 12.9 28 76г 2 тижні 595.35грн.
GN 648.1-10-M10-W 17 14 10.5 10 19 57 13 ° 15 43 M 10 12.9 28 75г 2 тижні 666.00грн.
GN 648.1-10-M10x1,25-N 17 14 10.5 10 19 57 13 ° 15 43 M 10 x 1.25*** 12.9 28 75г 2 тижні 595.35грн.
GN 648.1-10-M10x1,25-W 17 14 10.5 10 19 57 13 ° 15 43 M 10 x 1.25*** 12.9 28 74г 2 тижні 666.00грн.
GN 648.1-12-M12L-N 19 16 12 12 22 66 13 ° 17.5 50 M 12L 15.4 32 114г 2 тижні 749.70грн.
GN 648.1-12-M12L-W 19 16 12 12 22 66 13 ° 17.5 50 M 12L 15.4 32 111г 2 тижні 725.40грн.
GN 648.1-12-M12-N 19 16 12 12 22 66 13 ° 17.5 50 M 12 15.4 32 114г 2 тижні 749.70грн.
GN 648.1-12-M12-W 19 16 12 12 22 66 13 ° 17.5 50 M 12 15.4 32 110г 2 тижні 725.40грн.
GN 648.1-12-M12x1,25-N 19 16 12 12 22 66 13 ° 17.5 50 M 12 x 1.25*** 15.4 32 110г 2 тижні 738.90грн.
GN 648.1-12-M12x1,25-W 19 16 12 12 22 66 13 ° 17.5 50 M 12 x 1.25*** 15.4 32 110г 2 тижні 725.40грн.
GN 648.1-14-M14L-N 22 19 13.5 14 25 75 16 ° 20 57 M 14L 16.8 36 175г 2 тижні 961.20грн.
GN 648.1-14-M14L-W 22 19 13.5 14 25 75 16 ° 20 57 M 14L 16.8 36 167г 2 тижні 1430.10грн.
GN 648.1-14-M14-N 22 19 13.5 14 25 75 16 ° 20 57 M 14 16.8 36 168г 2 тижні 1015.65грн.
GN 648.1-14-M14-W 22 19 13.5 14 25 75 16 ° 20 57 M 14 16.8 36 160г 2 тижні 1511.55грн.
GN 648.1-16-M16L-N 22 21 15 16 27 85 15 ° 22 64 M 16L 19.3 42 230г 2 тижні 1084.95грн.
GN 648.1-16-M16L-W 22 21 15 16 27 85 15 ° 22 64 M 16L 19.3 42 224г 2 тижні 1494.45грн.
GN 648.1-16-M16-N 22 21 15 16 27 85 15 ° 22 64 M 16 19.3 42 232г 2 тижні 1084.95грн.
GN 648.1-16-M16-W 22 21 15 16 27 85 15 ° 22 64 M 16 19.3 42 229г 2 тижні 1209.15грн.
GN 648.1-16-M16x1,5-N 22 21 15 16 27 85 15 ° 22 64 M 16 x 1.5*** 19.3 42 225г 2 тижні 1084.95грн.
GN 648.1-16-M16x1,5-W 22 21 15 16 27 85 15 ° 22 64 M 16 x 1.5*** 19.3 42 221г 2 тижні 1209.15грн.
GN 648.1-18-M18x1,5L-N 27 23 16.5 18 31 94 15 ° 25 71 M 18 x 1.5L 21.8 46 314г 2 тижні 1267.20грн.
GN 648.1-18-M18x1,5L-W 27 23 16.5 18 31 94 15 ° 25 71 M 18 x 1.5L 21.8 46 320г 2 тижні 1754.55грн.
GN 648.1-18-M18x1,5-N 27 23 16.5 18 31 94 15 ° 25 71 M 18 x 1.5 21.8 46 318г 2 тижні 1267.20грн.
GN 648.1-18-M18x1,5-W 27 23 16.5 18 31 94 15 ° 25 71 M 18 x 1.5 21.8 46 300г 2 тижні 1754.55грн.
GN 648.1-20-M20x1,5L-N 32 25 18 20 34 102 14 ° 27.5 77 M 20 x 1.5L 24.3 50 417г 2 тижні 1530.90грн.
GN 648.1-20-M20x1,5L-W 32 25 18 20 34 102 14 ° 27.5 77 M 20 x 1.5L 24.3 50 408г 2 тижні 2290.50грн.
GN 648.1-20-M20x1,5-N 32 25 18 20 34 102 14 ° 27.5 77 M 20 x 1.5 24.3 50 419г 2 тижні 1530.90грн.
GN 648.1-20-M20x1,5-W 32 25 18 20 34 102 14 ° 27.5 77 M 20 x 1.5 24.3 50 380г 2 тижні 2290.50грн.
GN 648.1-22-M22x1,5L-N 32 28 20 22 37 111 15 ° 30 84 M 22 x 1.5L 25.8 54 519г 2 тижні 1782.45грн.
GN 648.1-22-M22x1,5L-W 32 28 20 22 37 111 15 ° 30 84 M 22 x 1.5L 25.8 54 512г 2 тижні 2196.90грн.
GN 648.1-22-M22x1,5-N 32 28 20 22 37 111 15 ° 30 84 M 22 x 1.5 25.8 54 534г 2 тижні 1884.60грн.
GN 648.1-22-M22x1,5-W 32 28 20 22 37 111 15 ° 30 84 M 22 x 1.5 25.8 54 505г 2 тижні 2322.00грн.
GN 648.1-25-M24x2L-N 36 31 22 25 42 124 15 ° 33.5 94 M 24 x 2L 29.6 60 744г 2 тижні 2161.35грн.
GN 648.1-25-M24x2L-W 36 31 22 25 42 124 15 ° 33.5 94 M 24 x 2L 29.6 60 725г 2 тижні 2659.50грн.
GN 648.1-25-M24x2-N 36 31 22 25 42 124 15 ° 33.5 94 M 24 x 2 29.6 60 735г 2 тижні 2161.35грн.
GN 648.1-25-M24x2-W 36 31 22 25 42 124 15 ° 33.5 94 M 24 x 2 29.6 60 720г 2 тижні 2659.50грн.
GN 648.1-30-M30x2-W 41 37 25 30 51 145 17 ° 40 110 M 30 x 2 34.8 70 1161г 2 тижні 4198.05грн.
GN 648.1-5-M4-N 9 8 6 5 11 36 13 ° 9 27 M 4*** 7.7 18 20г 2 тижні 432.45грн.
GN 648.1-5-M4-W 9 8 6 5 11 36 13 ° 9 27 M 4*** 7.7 18 19г 2 тижні 503.10грн.
GN 648.1-5-M5L-N 9 8 6 5 11 36 13 ° 9 27 M 5L 7.7 18 19г 2 тижні 432.45грн.
GN 648.1-5-M5L-W 9 8 6 5 11 36 13 ° 9 27 M 5L 7.7 18 18г 2 тижні 503.10грн.
GN 648.1-5-M5-N 9 8 6 5 11 36 13 ° 9 27 M 5 7.7 18 19г 2 тижні 432.45грн.
GN 648.1-5-M5-W 9 8 6 5 11 36 13 ° 9 27 M 5 7.7 18 19г 2 тижні 503.10грн.
GN 648.1-6-M6L-N 11 9 6.75 6 13 40 13 ° 10 30 M 6L 8.9 20 26г 2 тижні 435.15грн.
GN 648.1-6-M6L-W 11 9 6.75 6 13 40 13 ° 10 30 M 6L 8.9 20 25г 2 тижні 463.05грн.
GN 648.1-6-M6-N 11 9 6.75 6 13 40 13 ° 10 30 M 6 8.9 20 27г 2 тижні 435.15грн.
GN 648.1-6-M6-W 11 9 6.75 6 13 40 13 ° 10 30 M 6 8.9 20 25г 2 тижні 508.05грн.
GN 648.1-8-M8L-N 13 12 9 8 16 48 14 ° 12.5 36 M 8L 10.4 24 47г 2 тижні 489.60грн.
GN 648.1-8-M8L-W 13 12 9 8 16 48 14 ° 12.5 36 M 8L 10.4 24 45г 2 тижні 561.15грн.
GN 648.1-8-M8-N 13 12 9 8 16 48 14 ° 12.5 36 M 8 10.4 24 48г 2 тижні 489.60грн.
GN 648.1-8-M8-W 13 12 9 8 16 48 14 ° 12.5 36 M 8 10.4 24 47г 2 тижні 561.15грн.
Характеристики

Типи (виконання)

  • Тип N мідь/сталь, мастило можливе
  • Тип W сталь-PTFE / самозмащувальна сталь

Корпус з вуглецевої сталі

  • zinc plated, blue passivated
  • d 1= від 5 до 12: механічно оброблений
  • d 1= від 14 до 25: кований

Виконання

Тип N (мастило можливе)

Прокладна шайба

Латунь, CuZn40AI1

Мале кільце

Сталь, 100Cr6

загартований, відшліфований, відполірований

Тип W (самозмазуючий)

Прокладна шайба

Steel, zinc plated

з PTFE-вставкою

Мале кільце

Сталь, 100Cr6

загартований, відшліфований, відполірований

Інформація

Головки кульових шарнірів GN 648.1 аналогічні DIN ISO 12240-4, серія K (раніше називалися DIN 648 K).

За окремим замовленням
  • вузький варіант виконання (ISO 12240-1, серія E)
Технічна інформація
Питань: 0

Немає запитань про цей товар.

GN 648.1 284.31 KB
