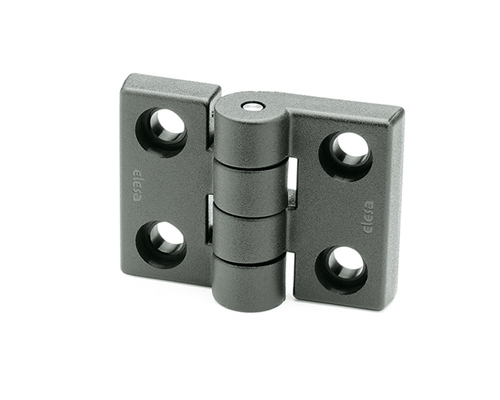

Name: CFH.
Brand: Elesa Ganter
SKU: CFH.
Availability: OutOfStock

Опис

f1 ±0.25

f±0.25

C#[Nm]

Вага

Наявн.

Ціна

CFH.50 CH-6

45.5

6.5

69.5

6.5

19.5

44г

2 тижні

225.45грн.

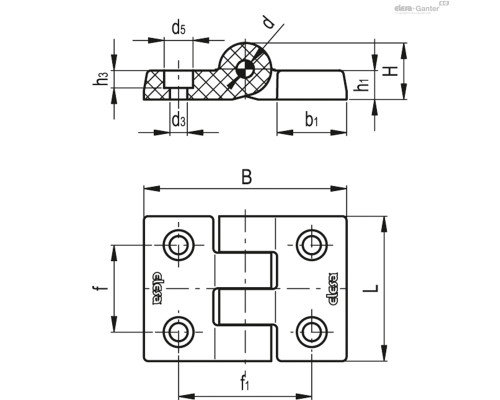

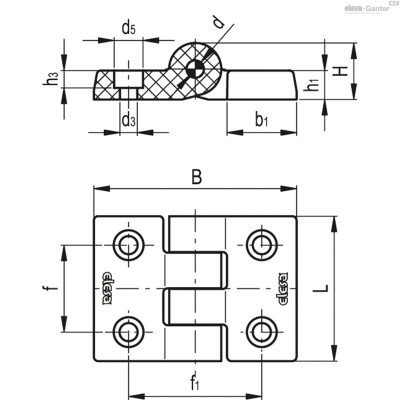

Характеристики

b1	24
f1 ±0.25	45.5
f±0.25	30
C#[Nm]	3
D	6
d5	10
h1	10
h3	6.5
L	50
B	69.5
d3	6.5
h	19.5

225.45грн.

Наявн.: 2 тижні

CFH.50 CH-8

45.5

4.5

69.5

8.5

19.5

44г

2 тижні

225.45грн.

Характеристики

b1	24
f1 ±0.25	45.5
f±0.25	30
C#[Nm]	3
D	6
d5	13
h1	10
h3	4.5
L	50
B	69.5
d3	8.5
h	19.5

225.45грн.

Наявн.: 2 тижні

Матеріал

Високоеластичний технополімер на основі поліаміду (PA), чорний колір, матова поверхня.

Штифт, що обертається

Нержавіюча сталь AISI 303

Стандартне виконання

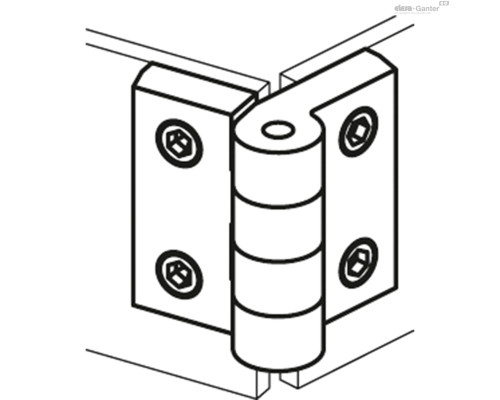

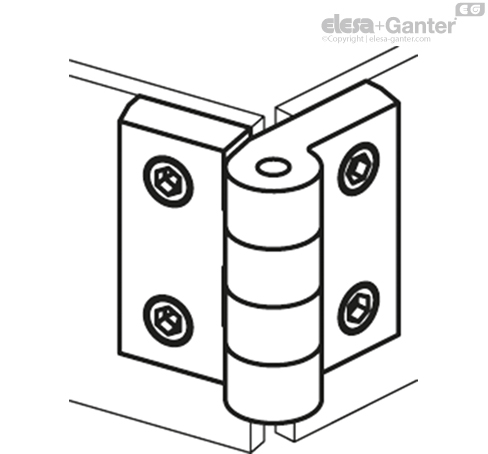

Наскрізні отвори для гвинтів із циліндричною головкою.

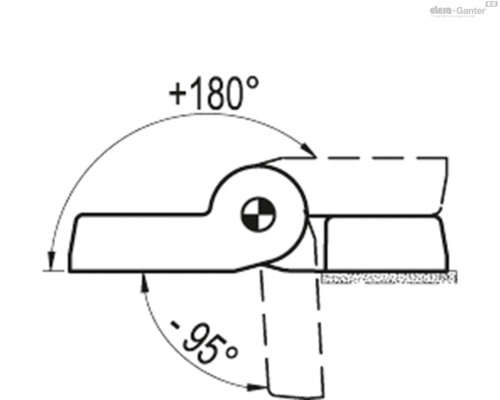

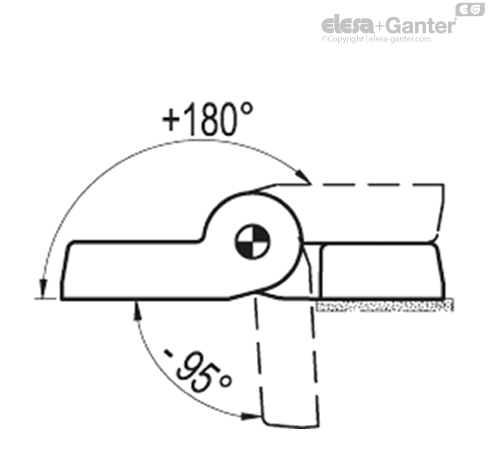

Кут повороту (приблизне значення)

Макс. 275 ° (-95 ° і + 180 °, де 0 ° - це умова, при якому з'єднуються поверхні знаходяться на одній площині).

Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.

Щоб вибрати відповідний тип і необхідну для вашої області застосування кількість петель, див. Рекомендації .

Вимірювання опору	ОСЬОВА НАПРУГА		РАДІАЛЬНА НАПРУГА		НАПРУГ ПІД КУТОМ В 90°

Опис	Максимальне робоче навантаження Ea [N]	Навантаження на розрив Ra [N]	Максимальне робоче навантаження Er [N]	Навантаження на розрив Rr [N]	Максимальне робоче навантаження E90 [N]	Навантаження на розрив R90 [N]
CFH.50	200	2440	380	3830	190	1950
