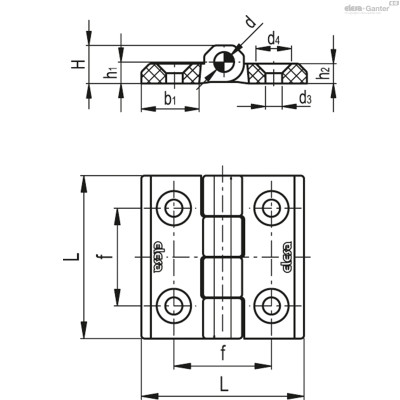

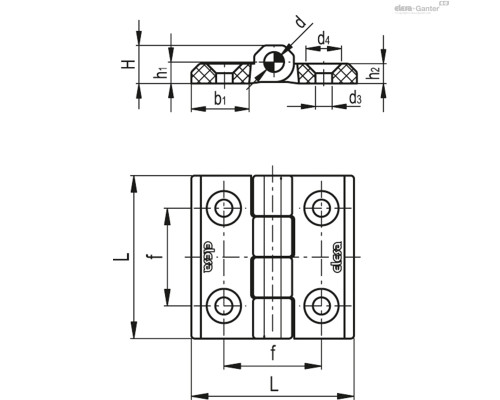

| Опис | b1 | f±0.25 | C#[Nm] | D | h1 | h2 | L | d3 | d4 | h | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CFMX.30 SH-4 | 10.5 | 18 | 2 | 2.5 | 4 | 3.5 | 30 | 4.5 | 8.5 | 7 | 6г | 2 тижні | 84.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CFMX.40 SH-5 | 14 | 25 | 3 | 4 | 5.5 | 5 | 40 | 5.5 | 10.5 | 9 | 13г | 2 тижні | 104.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CFMX.50 SH-6 | 18 | 30 | 5 | 6 | 6.5 | 6 | 50 | 6.5 | 12.5 | 11.5 | 23г | 2 тижні | 128.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CFMX.60 SH-6 | 21 | 36 | 5 | 6 | 8.5 | 8 | 60 | 6.5 | 12.5 | 15 | 44г | 2 тижні | 174.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CFMX.60 SH-8 | 21 | 36 | 5 | 8 | 8.5 | 8 | 60 | 8.5 | 16.5 | 15 | 44г | 2 тижні | 174.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Матеріал
СУПЕР-технополімер на основі поліаміду (РА), армований скловолокном, чорний колір, матове оздоблення.
Штифт, що обертається
СУПЕР-технополімер на основі поліаміду (PA), армований скловолокном.
Стандартні виконання
- CFMX-SH : наскрізні отвори для гвинтів з потайною головкою.
- CFMX-CH : наскрізні отвори для гвинтів з циліндричною головкою з шайбою типу UNI 6592 / ISO 7089.

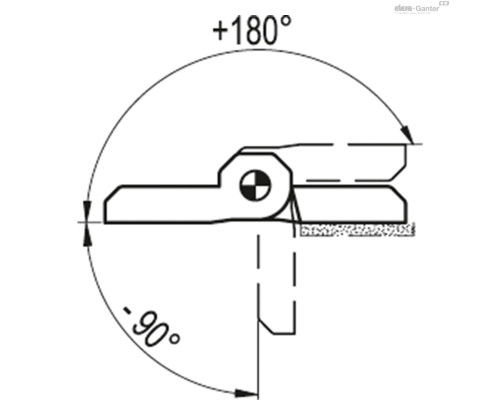

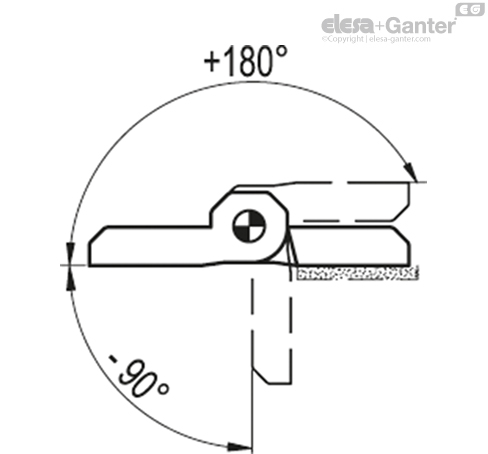

Кут повороту (приблизне значення)
Макс. 270 ° (-90 ° і +180 °, де 0 ° - це умова, при якому з'єднуються поверхні знаходяться на одній площині).
Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.
Для вибору відповідного типу та правильної кількості петель для вашого виду застосування див. Рекомендації .
| Випробування на міцність | ОСЬОВА НАПРУГА | РАДІАЛЬНА НАПРУГА | НАПРУГ ПІД КУТОМ В 90° |
 |  |  | |
| Опис | Макс. допустиме статичне навантаження Sa [N] | Макс. допустиме статичне навантаження Sr [N] | Макс. допустиме статичне навантаження S90 [N] |
| CFMX.30 SH-4 | 1050 | 1275 | 750 |
| CFMX.30 CH-4 | 975 | 1275 | 650 |
| CFMX.40 SH-5 | 1425 | 1425 | 960 |
| CFMX.40 CH-5 | 1425 | 1200 | 750 |
| CFMX.50 SH-6 | 2360 | 2160 | 1550 |
| CFMX.50 CH-6 | 2580 | 2170 | 1220 |
| CFMX.60 SH-6 | 3000 | 2660 | 2700 |
| CFMX.60 SH-8 | 3000 | 2660 | 2700 |
| CFMX.60 CH-8 | 3100 | 2530 | 1950 |
Максимальне статичне навантаження - величина, при перевищенні якої матеріал може зруйнуватися і петля перестане справно працювати. Очевидно, що до цього значення має бути застосований відповідний коефіцієнт залежно від значення та рівня безпеки конкретного застосування.
