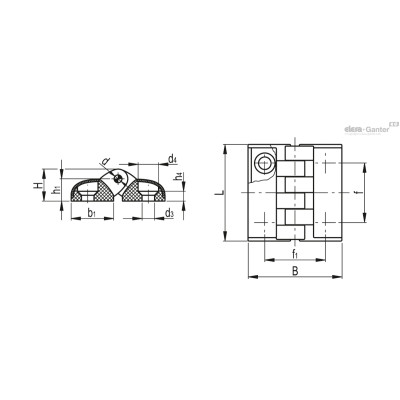

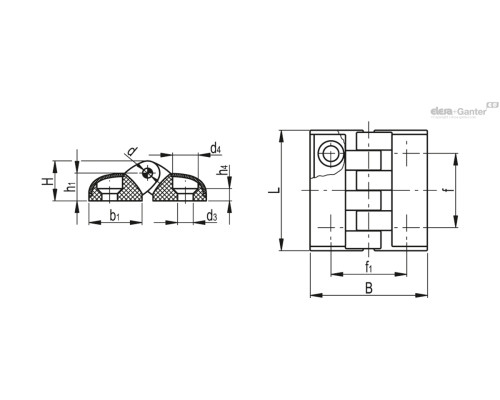

| Опис | b1 | f1 ±0.25 | f±0.25 | h4 | C#[Nm] | D | h1 | L | B | d3 | d4 | h | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CFT.40 SH-4-C9 | 17.5 | 25 | 25 | 4.5 | 2 | 3 | 9 | 39.5 | 38 | 4.5 | 8.5 | 13 | 11г | 2 тижні | 107.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CFT.49 SH-5-C9 | 21.5 | 31 | 30.5 | 5 | 2 | 4 | 11.5 | 49.5 | 48 | 5.5 | 10.5 | 16.5 | 25г | 2 тижні | 152.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CFT.65 SH-6-C9 | 29 | 40 | 40 | 10 | 2 | 5 | 15 | 65 | 63 | 6.5 | 12.5 | 21.5 | 48г | 2 тижні | 231.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Матеріал
Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення.
Штифт, що обертається
Технополімер на основі ацеталю (POM), чорний колір.
Декоративні заглушки гвинтів
Технополімер на основі поліестеру (PBT), чорний колір, глянсове оздоблення, вбудована збірка.
Стандартні виконання
- CFT-SH : наскрізні отвори для гвинтів з потайною головкою.
- CFT-EH : наскрізні шестигранні отвори для гвинтів із циліндричною головкою, шестигранних гайок або гвинтів із шестигранною головкою. Петля CFT. із вставкою або шпилькою може бути встановлена за допомогою шестигранних гайок або гвинтів із шестигранною головкою, встановлених у монтажний отвір.

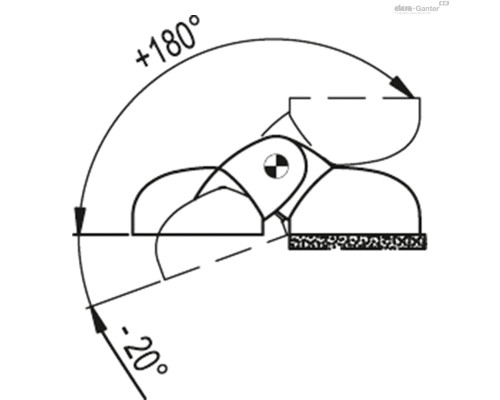

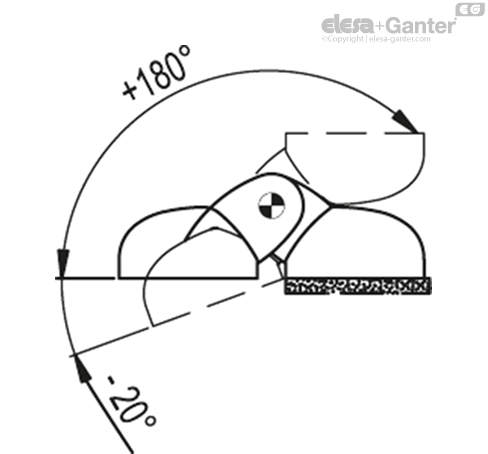

Кут повороту (приблизне значення)
Макс. 200 ° (-20 ° і + 180 °, де 0 ° - це умова, при якому поверхні, що з'єднуються знаходяться на одній площині).
Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.
Для вибору відповідного типу та правильної кількості петель для вашого виду застосування, див . .
| Випробування на міцність | ОСЬОВА НАПРУГА | РАДІАЛЬНА НАПРУГА | НАПРУГ ПІД КУТОМ В 90° | |||
 |  |  | ||||
| Опис | Максимальне робоче навантаження Ea [N] | Навантаження на розрив Ra [N] | Максимальне робоче навантаження Er [N] | Навантаження на розрив Rr [N] | Максимальне робоче навантаження E90 [N] | Навантаження на розрив R90 [N] |
| CFT.40 | 300 | 1500 | 300 | 1500 | 200 | 750 |
| CFT.49 | 500 | 2900 | 400 | 3000 | 300 | 1600 |
| CFT.65 | 800 | 4500 | 800 | 4400 | 500 | 2200 |
Декоративні заглушки гвинтів в інших кольорах RAL.
