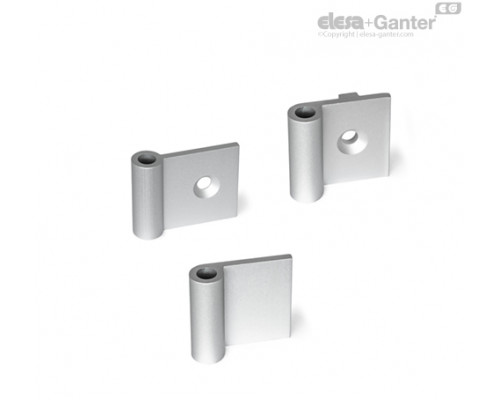

GN 2291

Крила петлі

для алюмінієвих профілів/панельних елементів

GN 2291
GN 2291

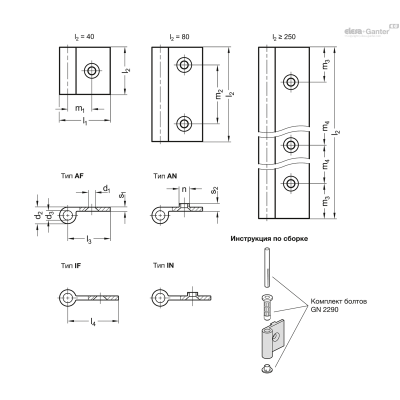

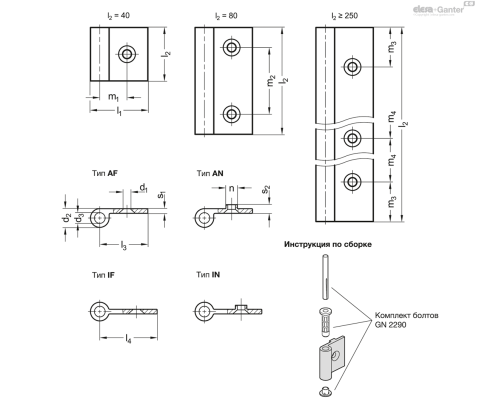

Опис
l2
l3
l4
m1
m2
m3
m4
n -0.3
s1
s2
l1
d1
Вага Наявн. Ціна
GN 2291-43-250-AF-A-EL 250 36 - 20.4 - 50 150 - 3.5 - 43 - 146г 2 тижні 511.20грн.
GN 2291-43-250-AF-C-EL 250 36 - 20.4 - 50 150 - 3.5 - 43 6.6 144г 2 тижні 652.50грн.
GN 2291-43-400-AF-A-EL 400 36 - 20.4 - 50 150 - 3.5 - 43 - 233г 2 тижні 757.35грн.
GN 2291-43-400-AF-C-EL 400 36 - 20.4 - 50 150 - 3.5 - 43 6.6 231г 2 тижні 1036.35грн.
GN 2291-43-40-AF-A-EL 40 36 - 20.4 - - - - 3.5 - 43 - 23г 2 тижні 270.00грн.
GN 2291-43-40-AF-C-EL 40 36 - 20.4 - - - - 3.5 - 43 6.6 23г 2 тижні 360.90грн.
GN 2291-43-40-AN-A-EL 40 36 - 20.4 - - - 8 3.5 6.5 43 - 26г 2 тижні 234.90грн.
GN 2291-43-40-AN-C-EL 40 36 - 20.4 - - - 8 3.5 6.5 43 6.6 25г 2 тижні 299.70грн.
GN 2291-43-80-AF-A-EL 80 36 - 20.4 50 - - - 3.5 - 43 - 47г 2 тижні 371.25грн.
GN 2291-43-80-AF-C-EL 80 36 - 20.4 50 - - - 3.5 - 43 6.6 45г 2 тижні 523.80грн.
GN 2291-43-80-AN-A-EL 80 36 - 20.4 50 - - 8 3.5 6.5 43 - 52г 2 тижні 378.90грн.
GN 2291-43-80-AN-C-EL 80 36 - 20.4 50 - - 8 3.5 6.5 43 6.6 50г 2 тижні 462.15грн.
GN 2291-50-250-IF-A-EL 250 - 43 27.5 - 50 150 - 3.5 - 50 - 155г 2 тижні 615.60грн.
GN 2291-50-250-IF-C-EL 250 - 43 27.5 - 50 150 - 3.5 - 50 6.6 154г 2 тижні 837.90грн.
GN 2291-50-400-IF-A-EL 400 - 43 27.5 - 50 150 - 3.5 - 50 - 249г 2 тижні 833.40грн.
GN 2291-50-400-IF-C-EL 400 - 43 27.5 - 50 150 - 3.5 - 50 6.6 247г 2 тижні 1222.65грн.
GN 2291-50-40-IF-A-EL 40 - 43 27.5 - - - - 3.5 - 50 - 25г 2 тижні 283.50грн.
GN 2291-50-40-IF-C-EL 40 - 43 27.5 - - - - 3.5 - 50 6.6 24г 2 тижні 364.95грн.
GN 2291-50-40-IN-A-EL 40 - 43 27.5 - - - 8 3.5 6.5 50 - 27г 2 тижні 236.25грн.
GN 2291-50-40-IN-C-EL 40 - 43 27.5 - - - 8 3.5 6.5 50 6.6 27г 2 тижні 319.50грн.
GN 2291-50-80-IF-A-EL 80 - 43 27.5 50 - - - 3.5 - 50 - 50г 2 тижні 385.20грн.
GN 2291-50-80-IF-C-EL 80 - 43 27.5 50 - - - 3.5 - 50 6.6 48г 2 тижні 539.55грн.
GN 2291-50-80-IN-A-EL 80 - 43 27.5 50 - - 8 3.5 6.5 50 - 55г 2 тижні 379.80грн.
GN 2291-50-80-IN-C-EL 80 - 43 27.5 50 - - 8 3.5 6.5 50 6.6 53г 2 тижні 476.10грн.
Характеристики

Типи

  • Тип AF зовнішнє крило петлі
  • Тип AN зовнішнє крило петлі, з напрямним кроком
  • Тип IF внутрішнє крило петлі
  • Тип IN внутрішнє крило петлі, з напрямним кроком

Ідентифікаційний номер

  • № A без отворів
  • № C з роззенкованими отворами

Aluminum EL

анодовані, природний колір

Інформація

Крила петлі GN 2291 можуть поєднуватися з GN 2290 комплекти болтів в окремих варіантах виконання петель.

Стосовно довжини крила петлі l2≥ 250 мм індивідуальні значення довжини можуть бути реалізовані за допомогою вкорочування крила петлі з урахуванням більшої відстані між отворами.

Аксесуари

Комплекти болтів GN 2290

За запитом
  • інші значення довжини та відстані між отворами
  • інші варіанти обробки
Інформація по установці

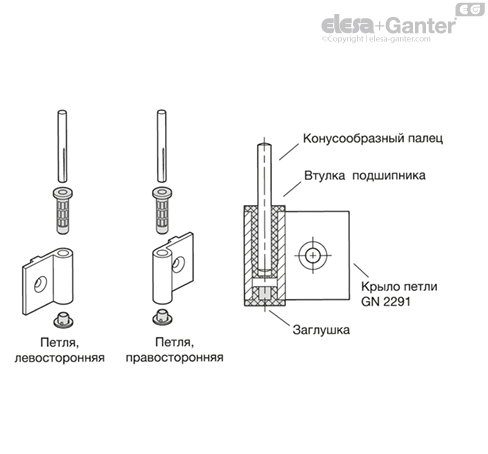

лівосторонні / правосторонні петлі

Правосторонні або лівосторонні петлі можна створити шляхом завдання напрямку, в якому втулки підшипників вставляються в крило петлі.

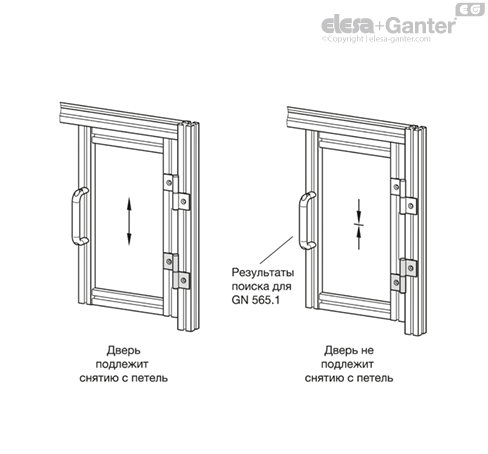

Монтаж на дверних рамах

Для монтажу знімних дверей потрібно прикріпити два шарніри однакового типу до рами дверей.

Якщо не передбачається, що двері будуть знімними, вони повинні бути встановлені як мінімум з однією правосторонньою петлею і як мінімум з однією лівосторонньою петлею.



Монтаж

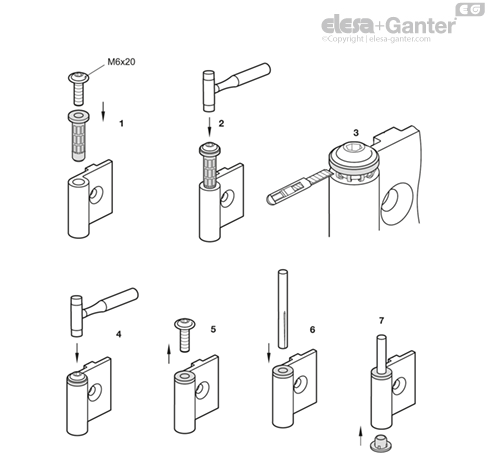

1. Розташуйте втулку підшипника в необхідному напрямку монтажу на крилі петлі. Потім вставте гвинт з хомутом, наприклад гвинт із сферичною головкою ISO 7380, у втулку підшипника для захисту манжети втулки підшипника від пошкодження в процесі встановлення.

2. Встановіть втулку підшипника, доки не залишиться приблизно 1 мм між манжетою втулки підшипника і крилом петлі.

3. Видаліть задирки на втулці підшипника за допомогою ножа.

4. Встановіть втулку підшипника до упору.

5. Зніміть гвинт.

6. Встановіть конусоподібний палець у втулку підшипника.

7. Встановіть ковпачок з протилежного боку крила петлі.

Вставте інші втулки підшипника за точками 1–5.
