GN 237.3 з горизонтальним подовженням

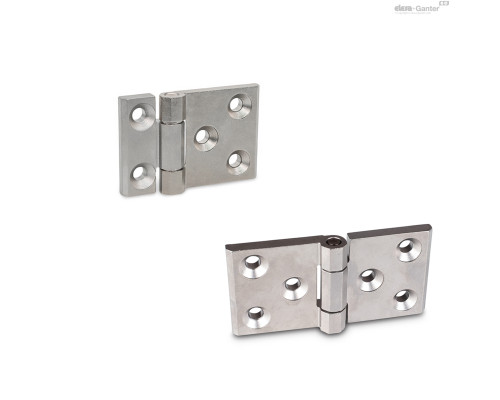

Особливо міцні петлі з нержавіючої сталі

Підвищена міцність, потайні отвори для гвинтів.

GN 237.3 з горизонтальним подовженням
GN 237.3 з горизонтальним подовженням

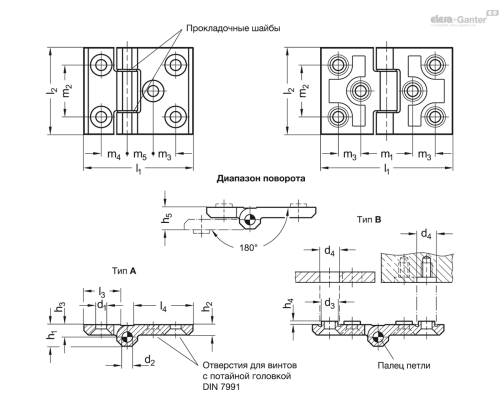

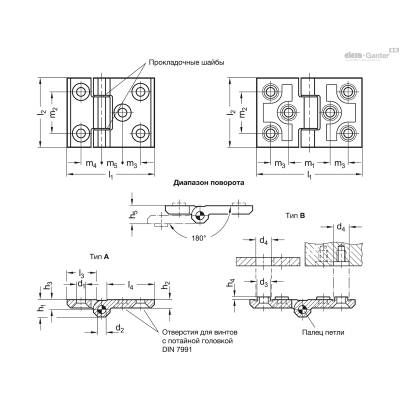

Опис
d4 +0.5
h4
h5
l1 подовжений з обох боків
l1 подовжений з одного боку
l2
l3
l4
m1
m2
m3
m4
Вага Наявн. Ціна
GN 237.3-NI-120-60-A-GS 13 3 17 120 - 60 56 56 45 36 22.5 - 410г 2 тижні 2224.35грн.
GN 237.3-NI-120-60-A-SW 13 3 17 120 - 60 56 56 45 36 22.5 - 410г 2 тижні 2417.85грн.
GN 237.3-NI-120-80-A-GS 15 4 21 - 120 80 36 75 - 50 30 25 701г 2 тижні 3116.70грн.
GN 237.3-NI-120-80-A-SW 15 4 21 - 120 80 36 75 - 50 30 25 701г 2 тижні 3387.60грн.
GN 237.3-NI-160-80-A-GS 15 4 21 160 - 80 75 75 60 50 30 - 915г 2 тижні 3868.65грн.
GN 237.3-NI-160-80-A-SW 15 4 21 160 - 80 75 75 60 50 30 - 915г 2 тижні 4155.30грн.
GN 237.3-NI-63-50-A-GS 10 2 13 - 63 50 21 34 - 30 13 15 140г 2 тижні 1189.80грн.
GN 237.3-NI-63-50-A-SW 10 2 13 - 63 50 21 34 - 30 13 15 140г 2 тижні 1347.30грн.
GN 237.3-NI-76-50-A-GS 10 2 13 76 - 50 34 34 30 30 13 - 166г 2 тижні 1336.05грн.
GN 237.3-NI-76-50-A-SW 10 2 13 76 - 50 34 34 30 30 13 - 166г 2 тижні 1498.50грн.
GN 237.3-NI-90-60-A-GS 13 3 17 - 90 60 25.5 56 - 36 22.5 18 316г 2 тижні 1806.30грн.
GN 237.3-NI-90-60-A-SW 13 3 17 - 90 60 25.5 56 - 36 22.5 18 316г 2 тижні 2005.20грн.
Характеристики

Типи

  • Тип A з отворами для гвинтів з потайною головкою
  • Тип B з отворами для гвинтів з потайною головкою і центруючими кріпленнями

Нержавіюча сталь NI

Німецький матеріал № 1.4405

  • матове оздоблення, дробоструминна обробка GS
  • з пластиковим покриттям
  • чорний колір, RAL 9005, текстурована обробка SW

Петлевий штифт

Нержавіюча сталь

  • Німецький матеріал № 1.4542
  • загартований
  • змащений спеціальним мастилом

Регулювальні шайби

Нержавіюча сталь AISI 301

  • загартований
  • змащений спеціальним мастилом
Інформація

Міцні петлі з нержавіючої сталі GN 237.3 з горизонтальним подовженням створені для використання в складних умовах. Точки приєднання з ширшою розстановкою і більша кількість монтажних отворів забезпечують більш ефективний напрямок зусилля на монтажну поверхню. сильних вібрацій та ударів.

Підбір різних матеріалів дозволяє використовувати ці петлі в агресивних середовищах. Імовірність зносу зведена до мінімуму за рахунок ефективного тертя суміщених частин петлі та мастила.

Петля типу B оснащена центруючими кріпленнями, які запобігають горизонтальному зміщенню під впливом високих навантажень і захищають монтажні гвинти від надмірного поперечного зусилля.

Технічна інформація
