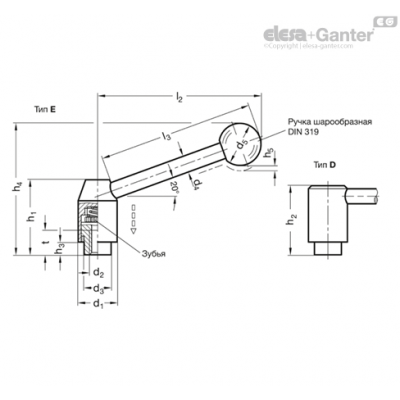

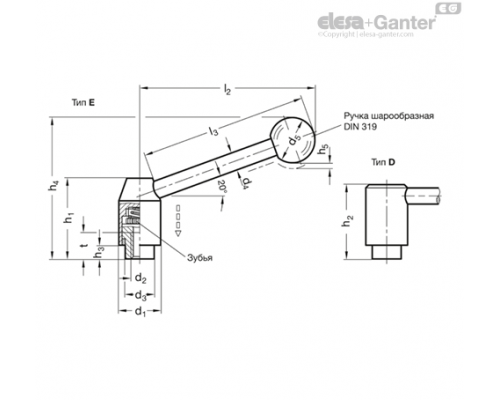

| Опис | h4 | h5 | l2 | l3 | t min. | d5 | h1 | h2 | h3 | d1 | d2 | d3 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 312-21-M6-D | 39 | 3 | 81 | 70 | 11 | 20 | - | 34.5 | 4.5 | 21 | M 6 | 13.5 | 101г | 2 тижні | 987.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 312-21-M6-E | 62 | 3 | 75 | 70 | 11 | 20 | 37 | - | 4.5 | 21 | M 6 | 13.5 | 101г | 2 тижні | 987.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 312-21-M8-D | 39 | 3 | 81 | 70 | 11 | 20 | - | 34.5 | 4.5 | 21 | M 8 | 13.5 | 99г | 2 тижні | 987.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 312-21-M8-E | 62 | 3 | 75 | 70 | 11 | 20 | 37 | - | 4.5 | 21 | M 8 | 13.5 | 99г | 2 тижні | 987.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 312-24-M10-D | 47 | 3.5 | 108 | 96 | 14 | 25 | - | 41 | 6.5 | 24 | M 10 | 16 | 163г | 2 тижні | 1111.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 312-24-M10-E | 78 | 3.5 | 101 | 96 | 14 | 25 | 44 | - | 6.5 | 24 | M 10 | 16 | 161г | 2 тижні | 1111.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 312-24-M8-D | 47 | 3.5 | 108 | 96 | 14 | 25 | - | 41 | 6.5 | 24 | M 8 | 16 | 167г | 2 тижні | 1111.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 312-24-M8-E | 87 | 3.5 | 101 | 96 | 14 | 25 | 44 | - | 6.5 | 24 | M 8 | 16 | 165г | 2 тижні | 1111.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 312-28-M10-D | 56 | 4 | 124 | 110 | 17 | 30 | - | 49 | 8.5 | 28 | M 10 | 19 | 273г | 2 тижні | 1147.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 312-28-M10-E | 93 | 4 | 116 | 110 | 17 | 30 | 53 | - | 8.5 | 28 | M 10 | 19 | 286г | 2 тижні | 1147.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 312-28-M12-D | 56 | 4 | 124 | 110 | 17 | 30 | - | 49 | 8.5 | 28 | M 12 | 19 | 267г | 2 тижні | 1147.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 312-28-M12-E | 93 | 4 | 116 | 110 | 17 | 30 | 53 | - | 8.5 | 28 | M 12 | 19 | 270г | 2 тижні | 1147.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 312-33-M12-D | 65 | 4.5 | 140.5 | 124 | 22 | 32 | - | 56 | 10.5 | 33 | M 12 | 23 | 399г | 2 тижні | 1427.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 312-33-M12-E | 105 | 4.5 | 131 | 124 | 22 | 32 | 60 | - | 10.5 | 33 | M 12 | 23 | 407г | 2 тижні | 1427.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 312-33-M16-D | 65 | 4.5 | 140.5 | 124 | 22 | 32 | - | 56 | 10.5 | 33 | M 16 | 23 | 382г | 2 тижні | 1427.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 312-33-M16-E | 105 | 4.5 | 131 | 124 | 22 | 32 | 60 | - | 10.5 | 33 | M 16 | 23 | 390г | 2 тижні | 1427.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Характеристики
Типи
- Тип E: похила ручка
- Тип D: пряма ручка
Сталь
чорніння
Клас міцності на розрив 5.8
Поворотні кулясті ручки DIN 319
Пластик, дюропласт
чорний колір, глянсове оздоблення
Інформація

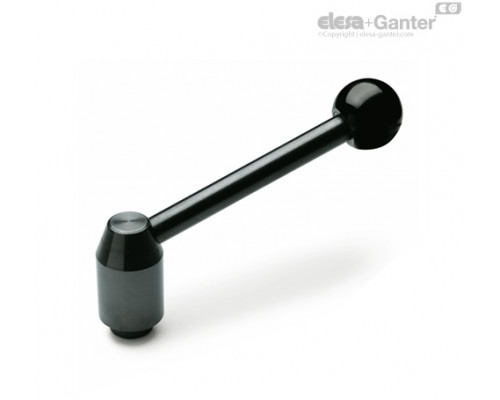

Важелі GN 312 з функцією захисту застосовуються, коли випадкове або помилкове відпускання або переміщення важеля може призвести до нещасного випадку.
У неробочому положенні ручка не з'єднується з внутрішньою пружиною і може вільно обертатися.
Зубчасте зачеплення в конструкції ручки спрацьовує тільки після її натискання.
При відпусканні ручки її вільний хід відновлюється.
Технічна інформація
Питань: 0
Немає запитань про цей товар.
GN 312 461.3 KB
