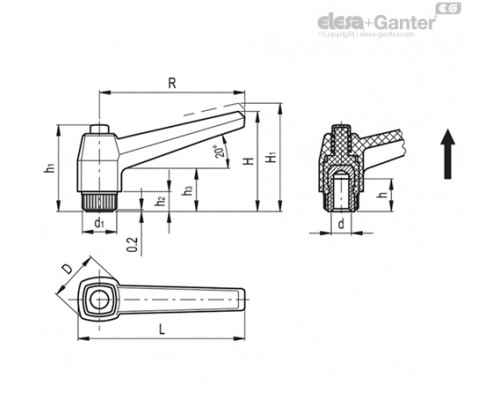

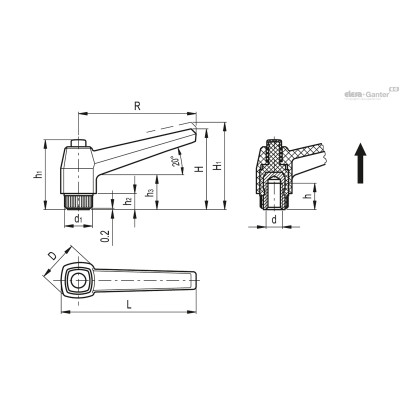

| Опис | D | d6H | h1 | h2 | h3 | R | L | d1 | h | Кількість зубів | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MRX.100 B-M10 | 33 | M10 | 54 | 12 | 25 | 100 | 114 | 25 | 20 | 28 | 71г | 2 тижні | 253.80грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MRX.100 B-M12 | 33 | M12 | 54 | 12 | 25 | 100 | 114 | 25 | 20 | 28 | 73г | 2 тижні | 256.05грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MRX.100 B-M14 | 33 | M14 | 54 | 12 | 25 | 100 | 114 | 25 | 20 | 28 | 85г | 2 тижні | 282.60грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MRX.100 B-M16 | 33 | M16 | 54 | 12 | 25 | 100 | 114 | 25 | 22 | 28 | 81г | 2 тижні | 286.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MRX.40 B-M5 | 18 | M5 | 29 | 6 | 14 | 42 | 50 | 12 | 10 | 18 | 10г | 2 тижні | 99.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MRX.40 B-M6 | 18 | M6 | 29 | 6 | 14 | 42 | 50 | 12 | 10 | 18 | 12г | 2 тижні | 101.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MRX.63 B-M10 | 23 | M10 | 37 | 8 | 17 | 63 | 73 | 15 | 13 | 20 | 24г | 2 тижні | 116.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MRX.63 B-M6 | 23 | M6 | 37 | 8 | 17 | 63 | 73 | 15 | 16 | 20 | 22г | 2 тижні | 115.65грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MRX.63 B-M8 | 23 | M8 | 37 | 8 | 17 | 63 | 73 | 15 | 13 | 20 | 23г | 2 тижні | 116.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MRX.80 B-M10 | 28 | M10 | 47 | 10 | 22 | 80 | 92 | 19 | 18 | 24 | 44г | 6 | 144.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MRX.80 B-M12 | 28 | M12 | 47 | 10 | 22 | 80 | 92 | 19 | 17 | 24 | 46г | 2 тижні | 149.40грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MRX.80 B-M8 | 28 | M8 | 47 | 10 | 22 | 80 | 92 | 19 | 20 | 24 | 43г | 2 тижні | 139.95грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

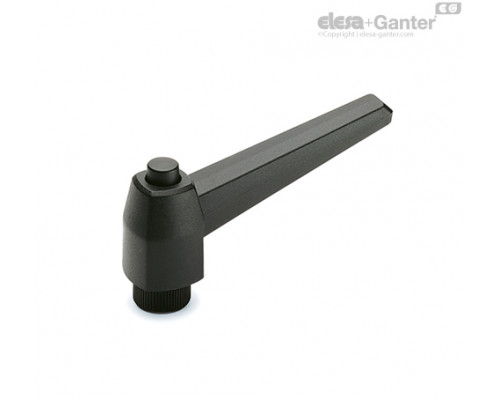

Корпус важеля
Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення.
Натискна кнопка
Технополімер, чорного кольору, матове оздоблення.
Стандартні виконання
Притискний елемент з технополімеру, армований скловолокном з утримуючим штифтом, чорного кольору, з насічкою на частині, що виступає, полегшує закручування. Поворотна пружина із нержавіючої сталі AISI 302.
- MRX-B: втулка з латуні з глухим різьбовим отвором.
- MRX-SST: втулка з нержавіючої сталі AISI 303 з глухим різьбовим отвором.
- MRX-p: різьбовий стрижень з оцинкованої сталі з фаскою на торці, стандарт UNI 947: ISO 4753 (див. Технічні дані ).
- MRX-SST-p: різьбовий стрижень з нержавіючої сталі AISI 303 з фаскою на торці, стандарт UNI 947: ISO 4753 (див. Технічні дані ).
Загальна інформація
Особливості та сфери застосування
Особливо підходить для встановлення у випадках, коли кут повороту важеля обмежений малим простором.
Переваги виробів даної моделі в порівнянні з регульованими ручками інших типів з металевим гвинтом:
- абсолютна електрична ізоляція для оператора
- ергономічність
стійкість до навантажень
Див. ERX. -.
Інші виконання
Інші варіанти виконання
Ручка оранжевого кольору (C2) із чорною натискною кнопкою (C1).
Приклад: код 141131-C2-C1 опис MRX.40-С2-B-M5-C1.
Спеціальні виконання доступні на запит
Рукоятка сірого кольору RAL 7031
Інструкції щодо використання
Щоб спрацювати притискний елемент, підніміть ручку, щоб роз'єднати зубчасте зачеплення, потім поверніть її у вихідне положення. При відпусканні ручки поворотна пружина автоматично входить у зачеплення із зубцями.
