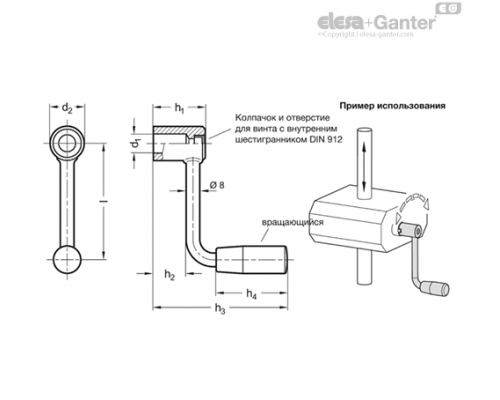

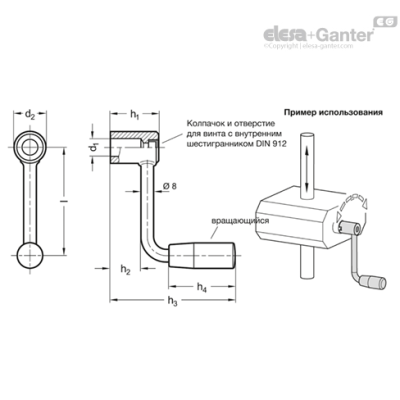

| Опис | d1 H9 | h2 ≈ | h3 ≈ | h4 ≈ | l ≈ | t +0.5 | Ø Handle | Для гвинтів DIN 912 | h1 | d2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 369.5-100-B12-A | B 12 | 20 | 88 | 50 | 100 | 20 | 21 | M 6 | 30 | 20 | 119г | 2 тижні | 929.70грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 369.5-125-B12-A | B 12 | 20 | 88 | 50 | 125 | 20 | 21 | M 6 | 30 | 20 | 140г | 2 тижні | 954.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 369.5-63-B10-A | B 10 | 18 | 74 | 40 | 63 | 18 | 18 | M 5 | 28 | 18 | 90г | 2 тижні | 899.10грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 369.5-80-B10-A | B 10 | 18 | 74 | 40 | 80 | 18 | 18 | M 5 | 28 | 18 | 97г | 2 тижні | 901.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Типи
- Тип A : без поперечної канавки
- Тип N : з поперечною канавкою
Нержавіюча сталь AISI 304
- оброблений дробоструминною машиною
- Зварювання встик
Ковпачок
Пластик, чорний колір
Ручка, що обертається
- Пластик, дюропласт, чорний колір, глянець
- термостійкість до 110 °C

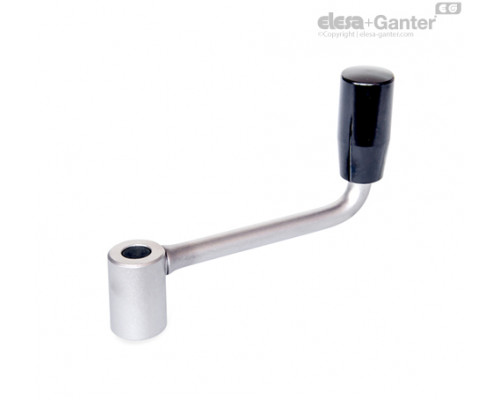

Кривошипи з нержавіючої сталі GN 369.5 мають компактну конструкцію та використовуються для вирішення легких завдань механічного приводу та позиціонування. Завдяки матеріалу кривошипи також підходять для більш агресивних середовищ.
Паз типу N легко передає обертальний рух на вал із допомогою поперечного штифта, встановленого на валу. Кривошип може бути прикріплений знімним або постійним кріпленням в осьовому напрямку за допомогою гвинта з головкою під торцевий ключ DIN 912. Тип A можна замовити з поперечними отворами GN 110 .
Завдяки простому виробничому процесу можна порівняно легко та недорого виготовляти ці кривошипи у спеціальних виконаннях.
