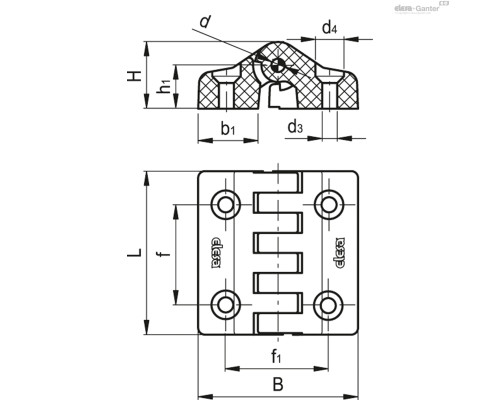

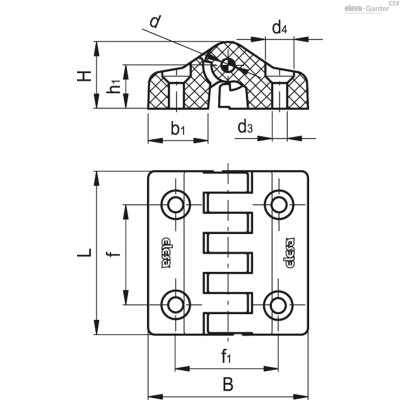

| Опис | b1 | f1 ±0.25 | f±0.25 | h' | C#[Nm] | D | d5 | h1 | h3 | L | B | d1 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CFA.49-F-SH-5 | 18 | 31 | 30.2 | - | 2 | 4 | - | 13 | - | 49.5 | 48 | - | 29г | 2 тижні | 231.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CFA.65-F-SH-6 | 24 | 40 | 40 | - | 3 | 5 | - | 16 | - | 65 | 63.5 | - | 85г | 2 тижні | 342.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

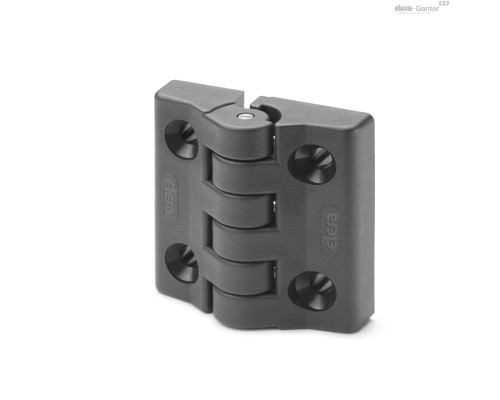

Матеріал
Високоеластичний технополімер на основі поліаміду (PA), чорний колір, матова поверхня.
Штифт, що обертається
Нержавіюча сталь AISI 303
Стандартні виконання
- CFA-FB : нікельовані латунні вставки з різьбовим отвором.
- CFA-F-CH : наскрізні отвори для гвинтів з циліндричною головкою.
- CFA-F-SH : наскрізні отвори для гвинтів із потайною головкою.
Особливості та сфери застосування
Петлі CFA-F рекомендуються для використання в тих випадках, коли двері не повинні відчинятися більше ніж на 95°.

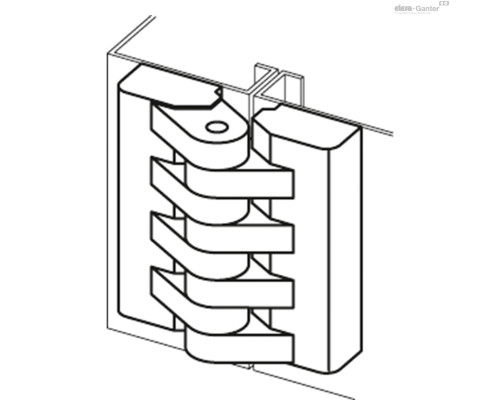

Після встановлення петлі на машину/двері зубці фіксуючої системи залишаються усередині петлі. Таким чином, оператор не має доступу до них, що забезпечує його безпеку.

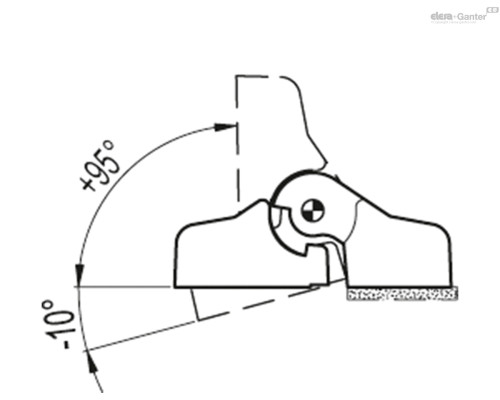

Кут повороту (приблизне значення)
Макс. 100 ° (-10 ° і + 95 °, де 0 ° - це умова, при якому поверхні, що з'єднуються знаходяться на одній площині).
Для вибору відповідного типу та правильної кількості петель для вашого виду застосування, див. Рекомендації - .
| Випробування на міцність | ОСЬОВА НАПРУГА | РАДІАЛЬНА НАПРУГА | НАПРУГ ПІД КУТОМ В 90° | |||
 | |  | |  | | |
| Опис | Максимальне робоче навантаження Ea [N] | Навантаження на розрив Ra [N] | Максимальне робоче навантаження Er [N] | Навантаження на розрив Rr [N] | Максимальне робоче навантаження E90 [N] | Навантаження на розрив R90 [N] |
| CFA.49-FB-M6 | 330 | 3250 | 470 | 3250 | 110 | 1540 |
| CFA.49-F-CH-5 | 380 | 3600 | 370 | 3300 | 320 | 2490 |
| CFA.49-F-SH-5 | 300 | 2960 | 310 | 2880 | 320 | 2490 |
| CFA.65-FB-M6 | 1150 | 5780 | 1550 | 7780 | 760 | 3820 |
| CFA.65-F-CH-6 | 810 | 5410 | 1000 | 6550 | 720 | 3980 |
| CFA.65-F-SH-6 | 840 | 5680 | 1010 | 7010 | 790 | 3960 |
