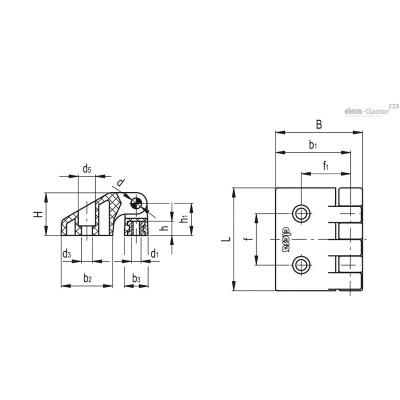

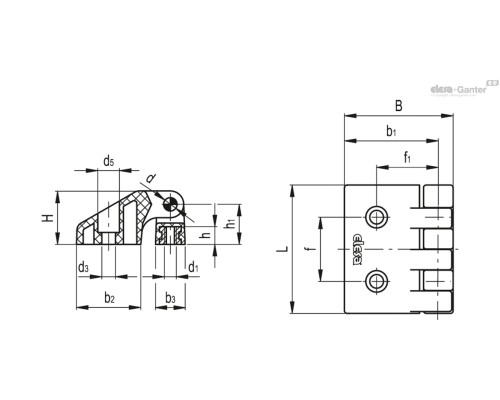

| Опис | b1 | b2 | b3 | C[Nm] B# | C[Nm] CH# | f1 ±0.25 | f±0.25 | h' | D | d5 | h1 | L | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CFD.30 CH-3-B-M3 | 22.5 | 15 | 7 | 1 | 0.5 | 15 | 15 | 4 | 2.5 | 6 | 9.5 | 30.5 | 7г | 2 тижні | 194.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CFD.40 CH-4-B-M4 | 29.5 | 20 | 9.5 | 4 | 1 | 20.2 | 20 | 5.5 | 4 | 7.5 | 12.5 | 40.5 | 20г | 2 тижні | 230.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CFD.48 CH-5-B-M5 | 35 | 24 | 11.5 | 2 | 23 | 24 | 6.5 | 5 | 9 | 15 | 48.5 | 31г | 2 тижні | 250.65грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CFD.66 CH-6-B-M6 | 48.5 | 33 | 15 | 5 | 5 | 31.8 | 33 | 9 | 6 | 10.5 | 21 | 66 | 74г | 4 | 315.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основні характеристики
Матеріал
Високоеластичний технополімер на основі поліаміду (PA), чорний колір, матова поверхня.
Штифт, що обертається
Нержавіюча сталь AISI 303
Стандартні виконання
- CFD-B : латунні нікельовані вставки з різьбовим отвором.
- CFD-p : латунні нікельовані різьбові шпильки у широкому корпусі, сталеві нікельовані різьбові шпильки у вузькому корпусі.
- CFD-pB : латунні нікельовані різьбові шпильки та латунні нікельовані вставки з різьбовим отвором.
- CFD-Bp : латунні нікельовані вставки з різьбовим отвором та сталеві нікельовані різьбові шпильки.

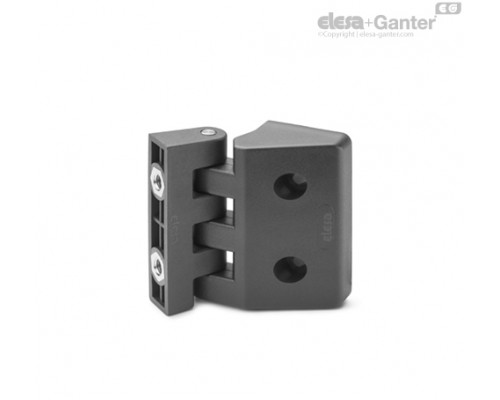

- CFD-CH-B : наскрізні отвори для гвинтів з циліндричною головкою та латунні нікельовані вставки з різьбовим отвором.
- CFD-CH-p : наскрізні отвори для гвинтів з циліндричною головкою та сталеві нікельовані різьбові стрижні.
Загальна інформація
Особливості та сфери застосування

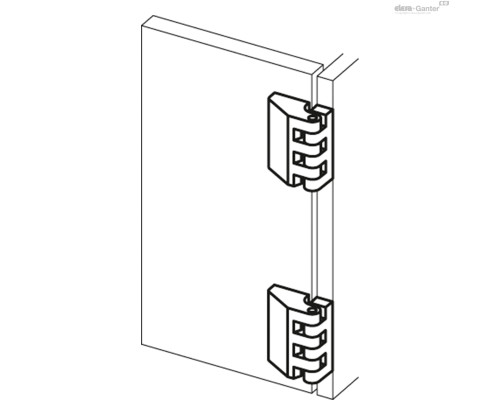

Петля складається з двох корпусів різних розмірів (вузький та ширший) і може бути зібрана, наприклад, на конструкціях із тонкою коробкою або дверима.

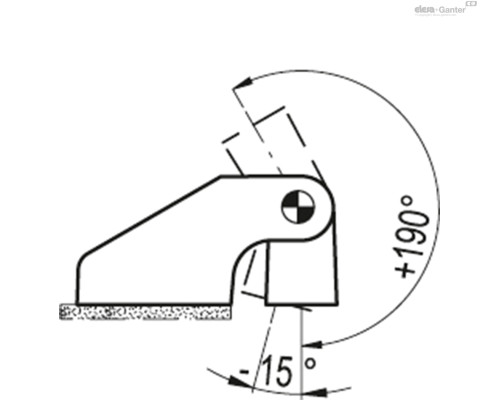

Кут повороту (приблизне значення)
Макс. 205° (-15° і +190°, де 0° – це умова, за якої дві поверхні, що взаємно з'єднуються, знаходяться на одній площині).
Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.
Для вибору відповідного типу та правильної кількості петель для вашого виду застосування, див . .
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
