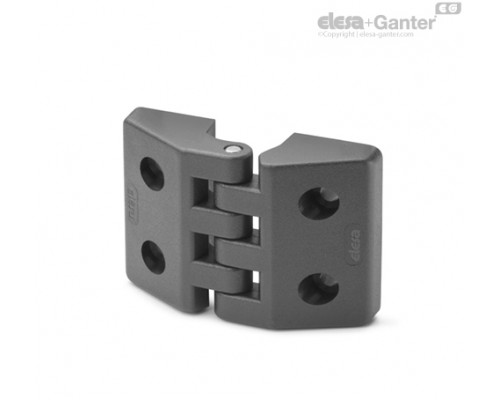

Name: CFE.
Brand: Elesa Ganter
SKU: CFE-CH
Availability: OutOfStock

Опис

C[Nm] CH#

f1 ±0.25

f±0.25

Вага

Наявн.

Ціна

CFE.30 CH-3

0.5

2.5

9.5

30.5

45.5

3.5

12.5

8г

2 тижні

92.25грн.

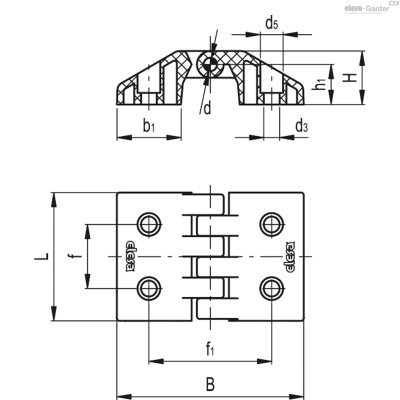

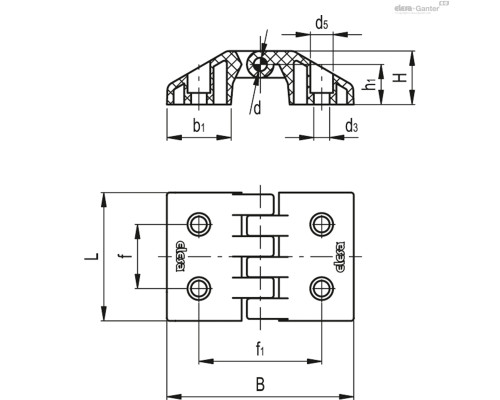

Характеристики

b1	15
C[Nm] CH#	0.5
f1 ±0.25	30
f±0.25	15
D	2.5
d5	6
h1	9.5
L	30.5
B	45.5
d3	3.5
h	12.5

92.25грн.

Наявн.: 2 тижні

CFE.40 CH-4

40.4

7.5

12.5

40.5

4.5

16.5

23г

2 тижні

116.55грн.

Характеристики

b1	20
C[Nm] CH#	1
f1 ±0.25	40.4
f±0.25	20
D	4
d5	7.5
h1	12.5
L	40.5
B	59
d3	4.5
h	16.5

116.55грн.

Наявн.: 2 тижні

CFE.48 CH-5

48.5

5.5

36г

2 тижні

182.25грн.

Характеристики

b1	24
C[Nm] CH#	2
f1 ±0.25	46
f±0.25	24
D	5
d5	9
h1	15
L	48.5
B	70
d3	5.5
h	20

182.25грн.

Наявн.: 2 тижні

CFE.66 CH-6

63.7

10.5

6.5

27.5

97г

2 тижні

261.45грн.

Характеристики

b1	33
C[Nm] CH#	5
f1 ±0.25	63.7
f±0.25	33
D	6
d5	10.5
h1	21
L	66
B	97
d3	6.5
h	27.5

261.45грн.

Наявн.: 2 тижні

Матеріал

Високоеластичний технополімер на основі поліаміду (PA), чорний колір, матова поверхня.

Штифт, що обертається

Нержавіюча сталь AISI 303

Стандартні виконання

CFE-B : латунні нікельовані втулки з різьбовим отвором.
CFE-p : латунні нікельовані різьбові шпильки.
CFE-CH : наскрізні отвори для гвинтів з циліндричною головкою.
CFD-pB : латунні нікельовані втулки з різьбовим отвором та латунні нікельовані різьбові шпильки.
CFE-B-CH : латунні нікельовані втулки з різьбовим отвором та наскрізні отвори для гвинтів з циліндричною головкою.
CFE-p-CH : латунні нікельовані різьбові шпильки та наскрізні отвори для гвинтів з циліндричною головкою.

Області застосування

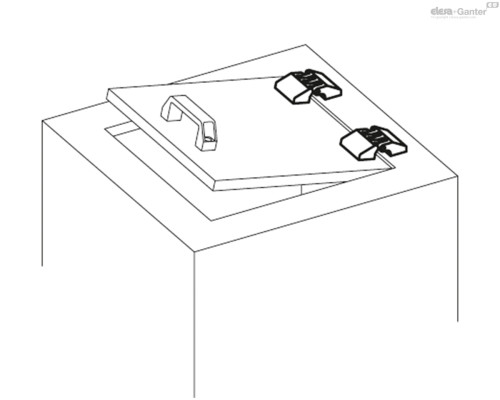

Зокрема, ця петля була розроблена для обладнаних ущільнювачами дверей.

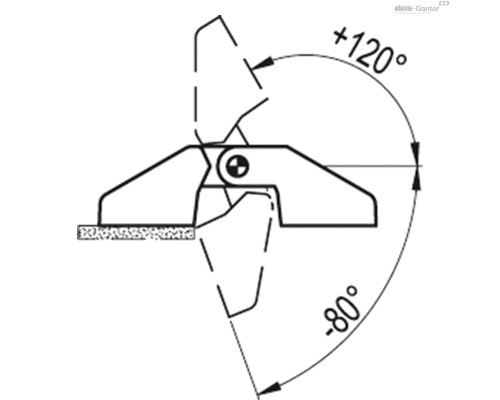

Кут повороту (приблизне значення)

Макс. 200 ° (-80 ° і + 120 °, де 0 ° - це умова, при якому дві взаємно з'єднуються поверхні знаходяться на одній площині).

Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.

Для вибору відповідного типу та правильної кількості петель для вашого виду застосування, див. Рекомендації - .

Випробування на міцність	ОСЬОВА НАПРУГА		РАДІАЛЬНА НАПРУГА		НАПРУГ ПІД КУТОМ В 90°
Випробування на міцність
Опис	Максимальне робоче навантаження Ea [N]	Навантаження на розрив Ra [N]	Максимальне робоче навантаження Er [N]	Навантаження на розрив Rr [N]	Максимальне робоче навантаження E90 [N]	Навантаження на розрив R90 [N]
CFE.30 B-M3	50	660	140	1040	50	310
CFE.30 p-M3x13	40	460	110	1040	60	560
CFE.30 CH-3	50	640	120	980	20	300
CFE.30 B-M3-p-M3x13	40	460	110	1040	50	310
CFE.30 B-M3-CH-3	50	640	120	980	20	300
CFE.30 p-M3x13-CH-3	40	460	110	980	20	300
CFE.40 B-M4	90	1110	230	1920	60	590
CFE.40 p-M4x18	90	1110	300	2440	60	590
CFE.40 CH-4	150	1580	370	2460	80	1210
CFE.40 B-M4-p-M4x18	90	1110	230	1920	60	590
CFE.40 B-M4-CH-4	90	1110	230	1920	60	590
CFE.40 p-M4x18-CH-4	90	1110	300	2440	60	590
CFE.48 B-M5	160	1260	440	2890	190	1290
CFE.48 p-M5x17	190	1900	310	2870	160	1190
CFE.48 CH-5	300	2160	410	2850	150	1440
CFE.48 B-M5-p-M5x17	160	1260	310	2870	160	1190
CFE.48 B-M5-CH-5	160	1260	410	2850	150	1290
CFE.48 p-M5x17-CH-5	190	1900	310	2850	150	1190
CFE.66 B-M6	530	4160	500	2480	310	2250
CFE.66 p-M6x16	240	2670	700	3490	270	1830
CFE.66 CH-6	440	3160	690	3450	260	2920
CFE.66 B-M6-p-M6x16	240	2670	500	2480	270	1830
CFE.66 B-M6-CH-6	440	3160	500	2480	260	2250
CFE.66 p-M6x16-CH-6	240	2670	690	3450	260	1830

Питань: 0
