Ваш кошик порожній :(
Продукція
  • CFJ.

CFJ.

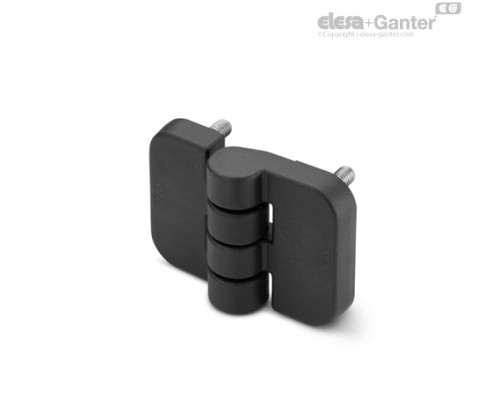

Вандалостійкі петлі

Сталеві нікельовані різьбові шпильки

CFJ. CFJ. CFJ.
CFJ. CFJ. CFJ.
Опис

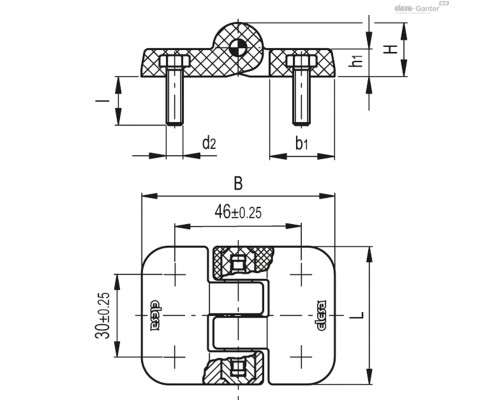

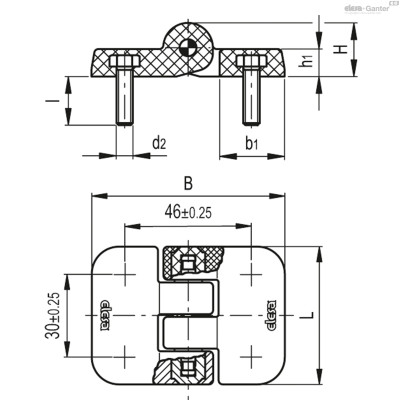

b1
C[Nm] p#
l'
h1
L
B
d2
h
Вага Наявн. Ціна
CFJ.50 p-M6x17 23.5 4 17 10 50 70 M6 19.5 74г 2 тижні 319.50грн.
Основні характеристики

Матеріал

Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення.

Штифт, що обертається

Нержавіюча сталь AISI 303 повністю сформована в корпус петлі.

Стандартні виконання

  • CFJ-B : латунні нікельовані втулки з різьбовим отвором.
  • CFJ-p : сталеві нікельовані різьбові шпильки.
  • CFJ-EH : наскрізні отвори для гвинтів із шестигранною головкою.
  • CFJ-B-SH : латунні нікельовані втулки з різьбовим отвором та наскрізні отвори для гвинтів з потайною головкою.
Загальна інформація

Особливості та сфери застосування

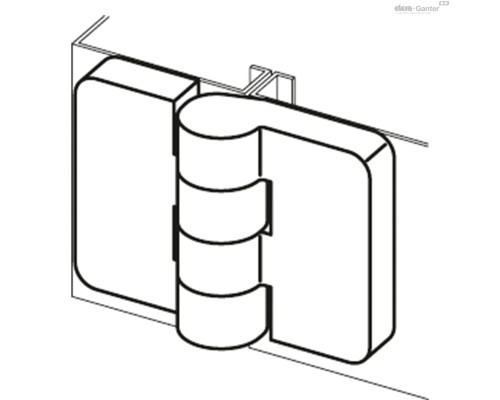

Вісь повністю упресована в корпус петлі (патент ELESA); таким чином, вона не може бути вилучена, що запобігає будь-якому зловмисному втручанню в петлю.

Ця характеристика робить петлю, що особливо підходить для монтажу на конструкціях або обладнанні, що вимагають захисту від проникнення.

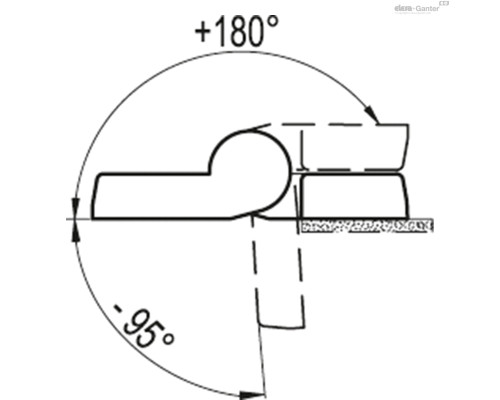

Кут повороту (приблизне значення)

Макс. 275 ° (-95 ° і + 180 °, де 0 ° - це умова, при якому з'єднуються поверхні знаходяться на одній площині).

Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.

Для вибору відповідного типу та правильної кількості петель для вашого виду застосування, див.   Рекомендації - .




Випробування на міцністьОСЬОВА НАПРУГАРАДІАЛЬНА НАПРУГАНАПРУГ ПІД КУТОМ В 90°
____logo__CFJ_S_AXIAL______logo__CFJ_S_RADIAL______logo__CFJ_S_90__
ОписМаксимальне робоче навантаження
Ea [N]		Навантаження на розрив
Ra [N]		Максимальне робоче навантаження
Er [N]		Навантаження на розрив
Rr [N]		Максимальне робоче навантаження
E90 [N]		Навантаження на розрив
R90 [N]
CFJ.50 B-M67304170222044507102250
CFJ.50 p-M6x1714204410218043505102220
CFJ.50 EH-617403470149029704602120
CFJ.50-R B-M6-SH-614802780131024903901900
