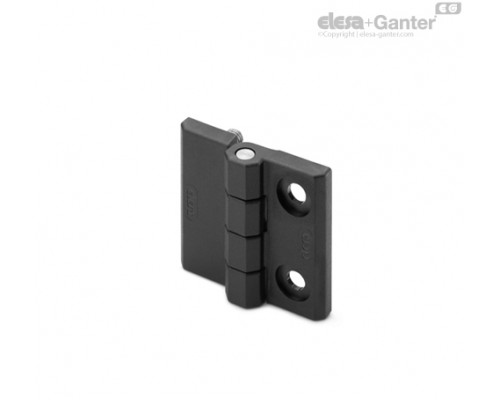

Матеріал

СУПЕР-технополімер на основі поліаміду (РА), армований скловолокном, чорний колір, матове оздоблення.

Штифт, що обертається

Нержавіюча сталь AISI 303

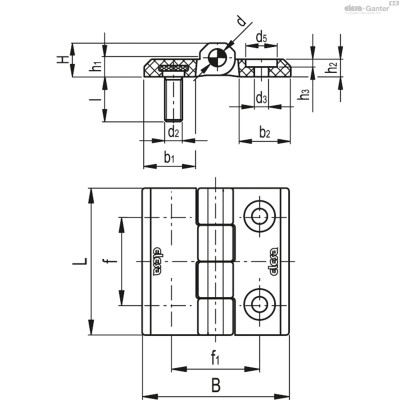

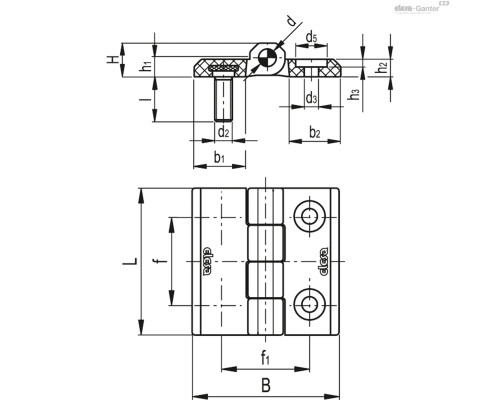

Стандартні виконання

• CFM-p : сталеві нікельовані різьбові шпильки.

• CFM-SH : наскрізні отвори для гвинтів з потайною головкою.

• CFM-CH : наскрізні отвори для гвинтів з циліндричною головкою з типом шайби UNI 6592.

• CFM-p-SH : сталеві нікельовані різьбові шпильки та наскрізні отвори для гвинтів з потайною головкою.

• CFM-p-CH : сталеві нікельовані різьбові шпильки та наскрізні отвори для гвинтів з циліндричною головкою з шайбою UNI 6592.

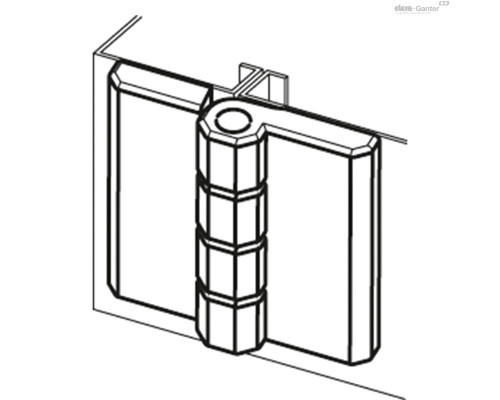

Кут повороту (приблизне значення)

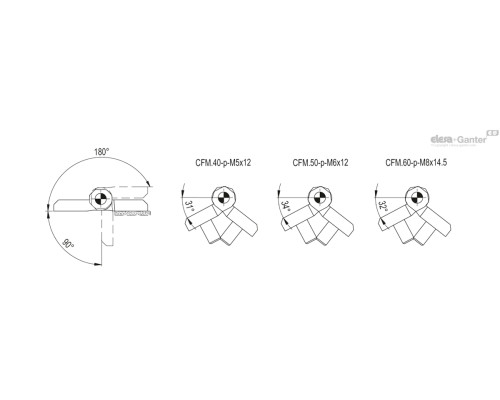

Макс. 270 ° (-90 ° і +180 °, де 0 ° - це умова, при якому з'єднуються поверхні знаходяться на одній площині).

Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.

Для вибору відповідного типу та правильної кількості петель для вашого виду застосування, див.   Рекомендації .





Випробування на міцність ОСЬОВА НАПРУГА РАДІАЛЬНА НАПРУГА НАПРУГ ПІД КУТОМ В 90° Опис Макс. допустиме статичне навантаження Sa [N] Макс. допустиме статичне навантаження Sr [N] Макс. допустиме статичне навантаження S90 [N] CFM.30 SH-4 1400 1700 1000 CFM.30 CH-4 1300 1700 850 CFM.40 p-M5x12 2000 1900 1000 CFM.40 SH-5 1900 1900 1280 CFM.40 CH-5 1900 1600 1000 CFM.40 p-M5x12-SH-5 1900 1900 1000 CFM.40 p-M5x12-CH-5 1900 1600 1000 CFM.50 p-M6x12 2340 2560 2100 CFM.50 SH-6 2630 2400 1720 CFM.50 CH-6 2860 2410 1360 CFM.50 p-M6x12-SH-6 2340 2400 1720 CFM.50 p-M6x12-CH-6 2340 2410 1360 CFM.60 p-M8x14.5 3000 3940 2130 CFM.60 SH-6 3320 2960 3070 CFM.60 SH-8 3320 2960 3070 CFM.60 CH-8 3440 2810 2170 CFM.60 p-M8x14.5-SH-8 3000 2960 2130 CFM.60 p-M8x14.5-CH-8 3000 2810 2130

Максимальне статичне навантаження - величина, при перевищенні якої матеріал може зруйнуватися і петля перестане справно працювати. Очевидно, що до цього значення має бути застосований відповідний коефіцієнт залежно від значення та рівня безпеки конкретного застосування.
