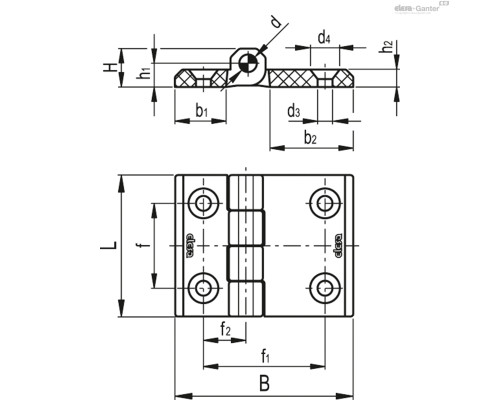

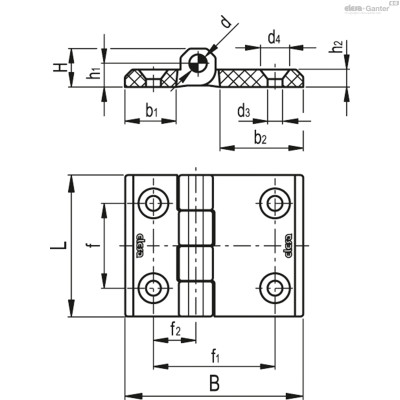

| Опис | b1 | b2 | f1 ±0.25 | f2 ±0.25 | f±0.25 | C#[Nm] | D | h1 | h2 | L | B | d3 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CFM-L-B.50-63-SH-6 | 18 | 31 | 43 | 15 | 30 | 5 | 6 | 6.5 | 6 | 50 | 63 | 6.5 | 38г | 2 тижні | 213.75грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CFM-L-B.60-90-SH-8 | 21 | 51 | 63 | 18 | 36 | 5 | 8 | 8.5 | 8 | 60 | 90 | 8.5 | 79г | 2 тижні | 334.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
матеріал
СУПЕРтехнополімер на основі поліаміду (ПА), армований скловолокном, чорний колір, матове покриття.
Обертовий штифт
Нержавіюча сталь AISI 303.
Стандартні виконання
- CFM-LA : наскрізні отвори для гвинтів з потайною головкою, корпуси петель однакових розмірів.
- CFM-LB : наскрізні отвори для гвинтів з потайною головкою, корпуси петель різних розмірів.

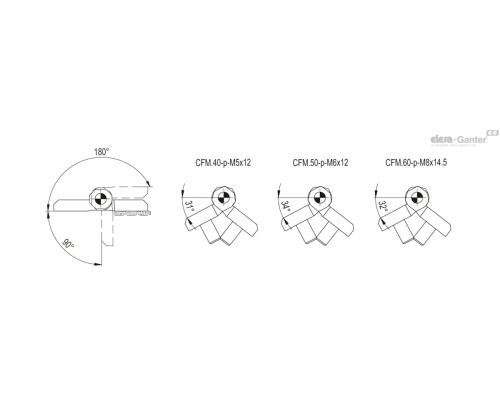

Кут повороту (приблизне значення)
Макс. 270° (-90° та +180° є умовою 0°, коли дві з’єднані поверхні знаходяться на одній площині).
Не перевищуйте обмеження кута повороту, щоб не пошкодити механічні характеристики петлі.
Щоб вибрати зручний тип і потрібну кількість петель для вашого застосування, див. Інструкції .
| Тести на стійкість | ОСЬОВА НАПРУГА | РАДІАЛЬНЕ НАПРУЖЕННЯ | НАПРУЖЕННЯ ПІД КУТОМ 90° |
 |  |  | |
| опис | Максимальне граничне статичне навантаження Sa [Н] | Максимальне граничне статичне навантаження Sr [Н] | Максимальне граничне статичне навантаження S90 [Н] |
| CFM-LA.50-76 SH-6 | 600 | 1500 | 1000 |
| CFM-LA.60-120 SH-8 | 900 | 2300 | 700 |
| CFM-LB.50-63 SH-6 | 800 | 1600 | 1000 |
| CFM-LB.60-90 SH-8 | 1000 | 2000 рік | 800 |
Максимальне статичне навантаження - це значення, за якого матеріал може зруйнуватися, що погіршить роботу петлі. Очевидно, що до цього значення необхідно застосувати відповідний коефіцієнт відповідно до важливості та рівня безпеки конкретного застосування.
