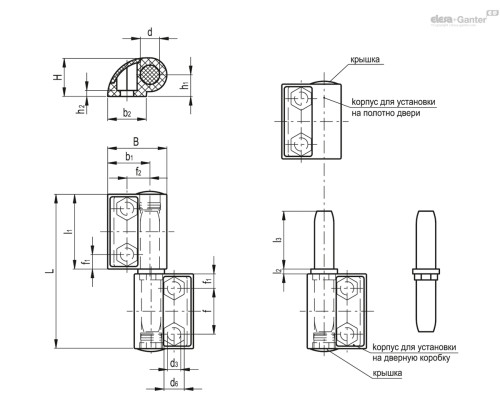

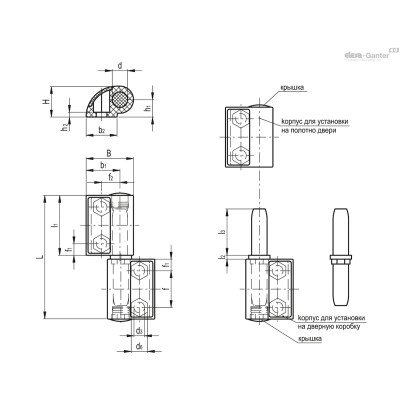

| Опис | b1 | b2 | d6 | f | f1 | f2 | l2 | l3 | C#[Nm] | D | h1 | h2 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

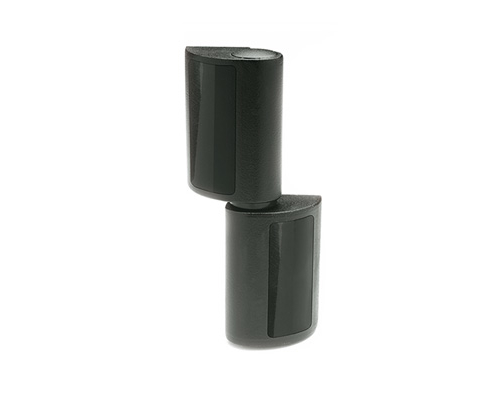

| CFO.65 EH-5-C9 | 17.5 | 16 | 8.5 | 19 | 6 | 9.5 | 2 | 24 | 5 | 8 | 9 | 2.5 | 27г | 2 тижні | 162.90грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Матеріал
Технополімер на основі поліаміду (PA), армований скловолокном, чорний колір, матове оздоблення.
Регульована вісь з восьмикутним пазом
Технополімер на основі ацеталю (POM), чорний колір.
Декоративні заглушки гвинтів
Технополімер на основі поліестеру (PBT), чорний колір, глянсове оздоблення, вбудована збірка.
Кришки для паза осі
Технополімер, чорний колір, матове оздоблення; для встановлення після збирання.
Складання петлі на раму та двері
Наскрізні отвори для гвинтів із шестигранною головкою, гвинтів із циліндричною головкою із гніздом для шестигранної головки або шестигранних гайок M5 (UNI 5588).
Особливості та сфери застосування
Виносні роз'ємні петлі CFO. (патент ELESA) розроблені для регулювання можливих перекосів між дверима та рамою.
Вони можуть бути встановлені на двері, які відчиняються в праву або ліву сторону. Кожен корпус петлі має паз для установки осі: протилежна сторона може бути закрита за допомогою заглушки, що додається.
Для вибору відповідного типу та правильної кількості петель для вашого виду застосування, див . .
| Випробування на міцність | |||
| ОСЬОВА НАПРУГА | РАДІАЛЬНА НАПРУГА | ||
 |  | ||
| Паралельні площини | Перпендикулярні площині | Паралельні площини | Перпендикулярні площині |
| Максимальне робоче навантаження Ea [N] | Максимальне робоче навантаження Er [N] | ||
| 290 | 200 | ||
Пружна деформація, що відбувається на петлі при значеннях навантаження, що перевищують зазначені в таблиці, робить навантаження на розрив не має значення.
Спеціальні виконання доступні на запит
Декоративні заглушки гвинтів в інших кольорах RAL.

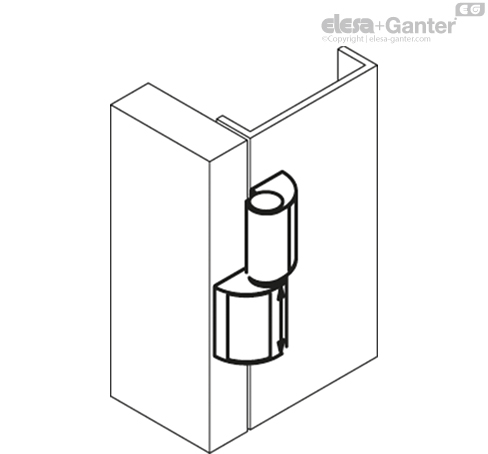

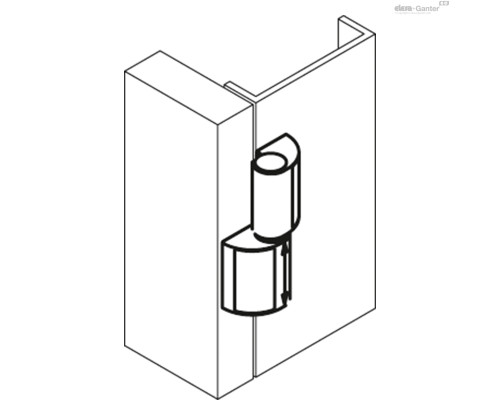

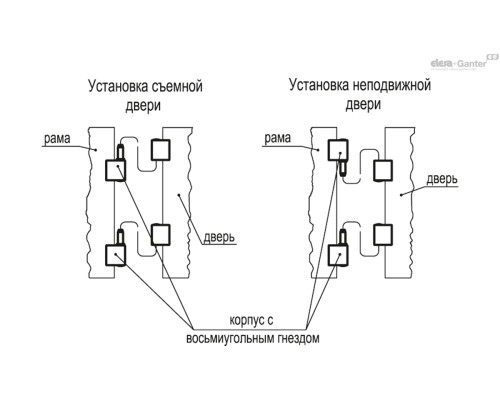

Інструкції з монтажу

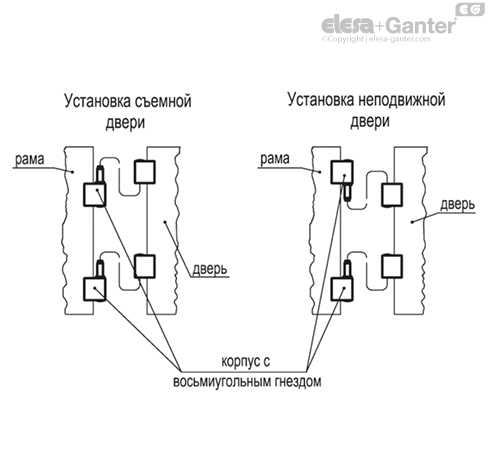

- Встановіть корпуси петлі з восьмикутним пазом на рамі та два інші корпуси з циліндричним пазом - на дверях.

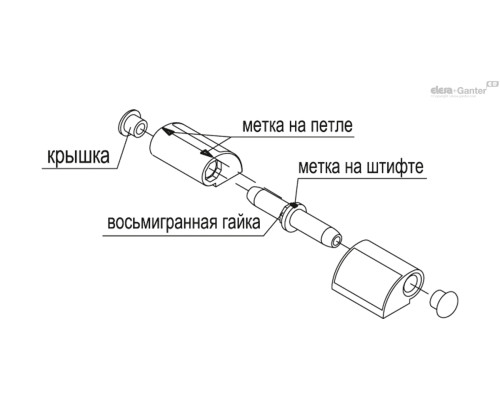

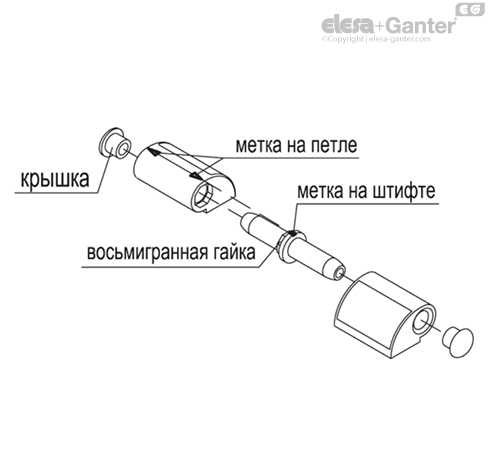

- Вставте осі з восьмикутним пазом у два корпуси, встановлені на рамі шляхом поєднання позначок, нанесених на осі та петлі.
- Встановіть двері, поєднавши корпуси петлі на осях.
Регулювання дверей

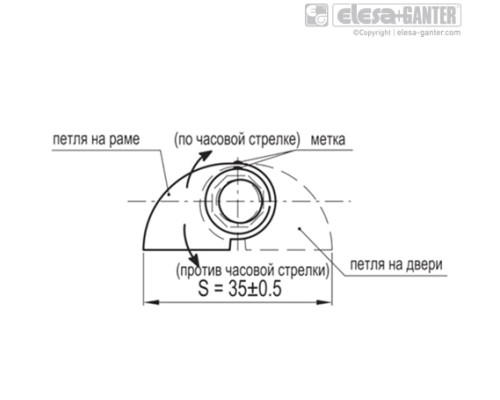

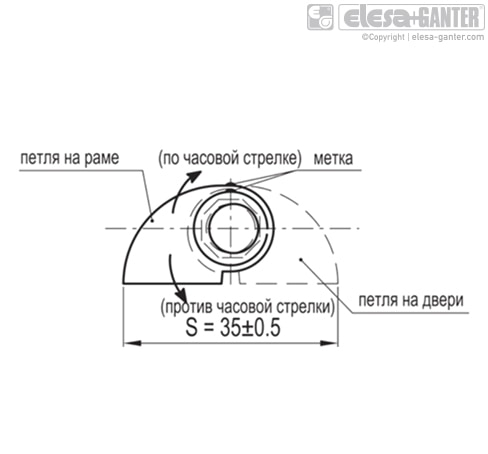

Якщо двері розташовані не паралельно рамі, то положення дверей можна відрегулювати шляхом повороту восьмикутного паза осі за годинниковою або проти годинникової стрілки.
При повороті осі проти годинникової стрілки відстань S збільшується (+0,5), в той час як поворот осі за годинниковою стрілкою призведе до його зменшення (-0,5).
Автономне регулювання

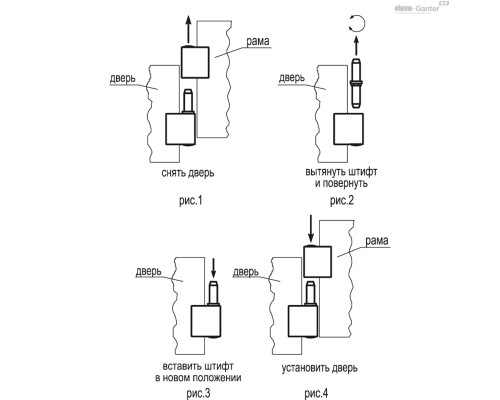

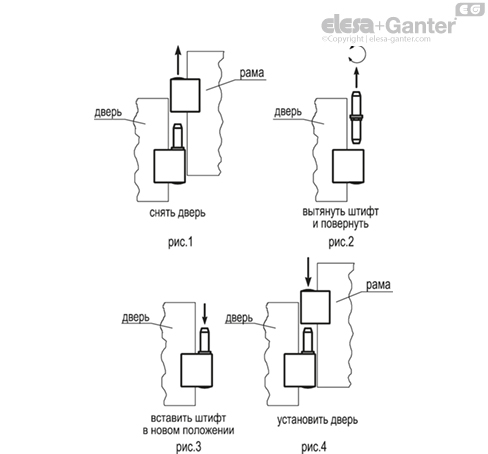

Вісь має восьмикутний паз, який забезпечує різні положення для регулювання дверей, розташованих не паралельно (рис. 1-2-3-4). При вирівнюванні дверей з рамою може виникнути необхідність відрегулювати осі обох петель.
Приклади регулювання

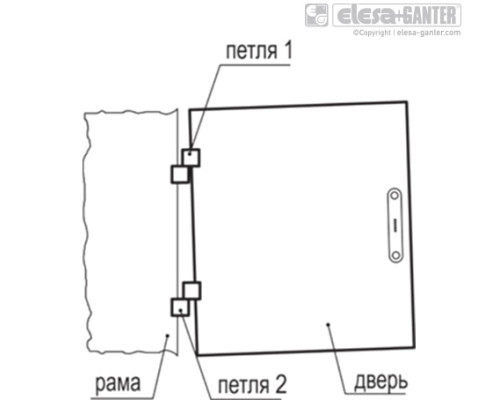

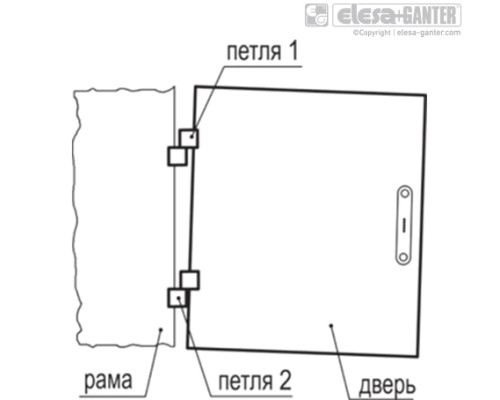

Якщо двері розташовані не паралельно в нижній частині
Для розташування дверей паралельно рамі поверніть вісь петлі 1 проти годинникової стрілки на 45 ° або 90 °, а вісь петлі 2 - за годинниковою стрілкою.

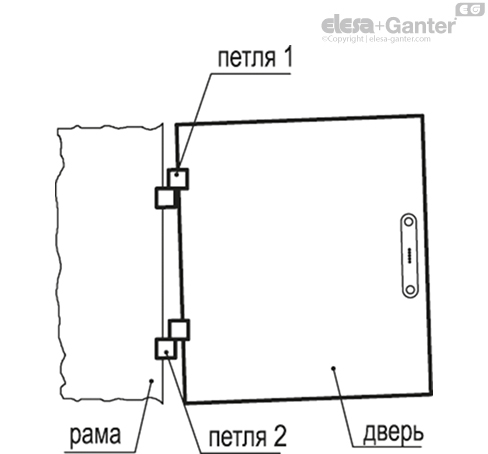

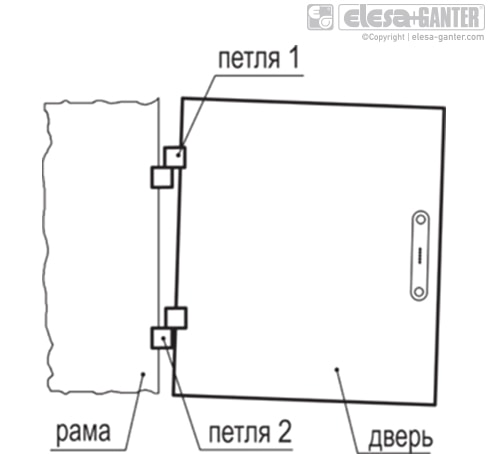

Якщо двері розташовані не паралельно у верхній частині
Для розташування дверей паралельно рамі поверніть вісь петлі 1 проти годинникової стрілки на 45 ° або 90 °, а вісь петлі 2 - за годинниковою стрілкою.
