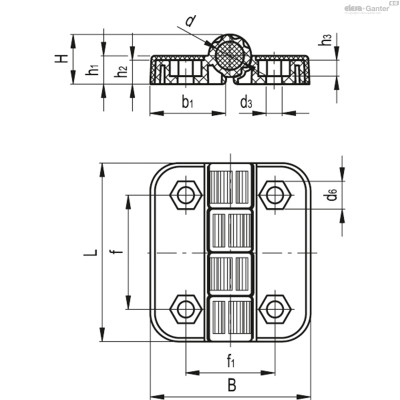

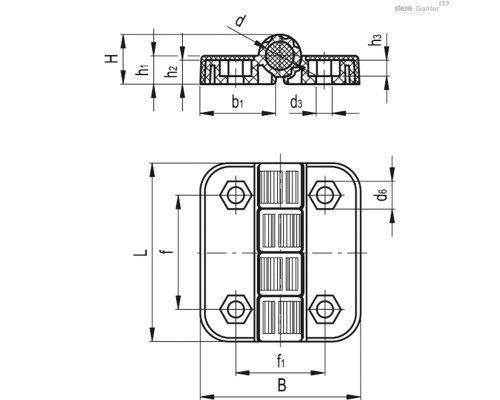

| Опис | b1 | d6 | f | f1 | C#[Nm] | D | h1 | h2 | h3 | L | B | d3 | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CFP.50 EH-4-C9 | 21.5 | 7 | 32 | 25 | 1.5 | 8 | 8 | 7 | 4.5 | 50 | 45 | 4.5 | 16г | 2 тижні | 218.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основні характеристики
Матеріал
Технополімер на основі поліацеталю (POM), чорний колір, матове оздоблення.
Штифт, що обертається
Технополімер на основі ацеталю (POM), чорний колір.
Декоративні заглушки гвинтів
Технополімер на основі поліестеру (PBT), чорний колір, матове оздоблення, вбудована збірка.
Стандартні виконання
- CFP-SH : наскрізні отвори для гвинтів із потайною головкою.
- CFP-CH : наскрізні отвори для гвинтів з циліндричною головкою.

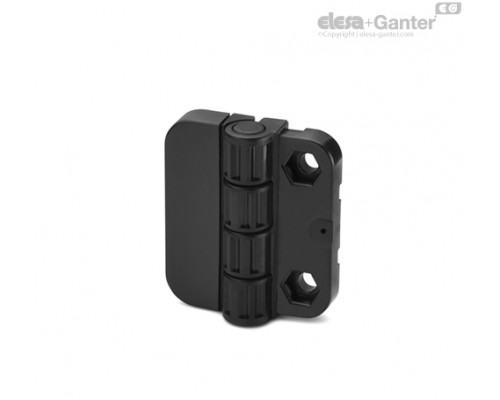

- CFP-EH : наскрізні отвори для гвинтів із шестигранною головкою.
ОсновніЗагальна інформація

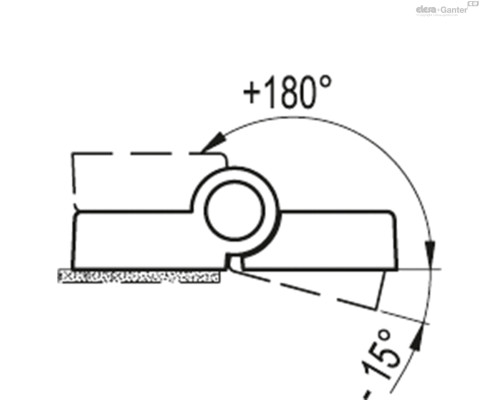

Кут повороту (приблизне значення)
- Макс.
- Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.
- Ця петля може використовуватися разом з петлею типу CFQ., яка має ту саму конструкцію, без фіксації.

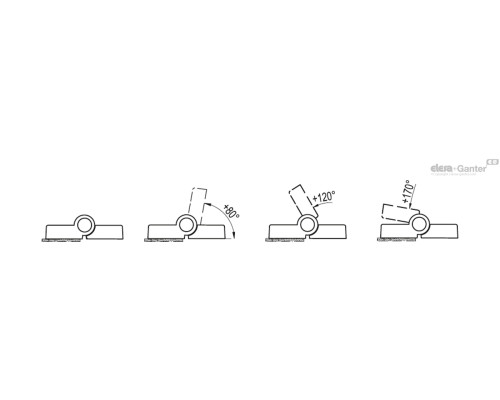

- Фіксатор (патент ELESA) забезпечує чотири різних положення фіксації дверей (0 °, +80 °, +120 °, +170 °).
- Для вибору відповідного типу та правильної кількості петель для вашого виду застосування, див. Рекомендації .
Момент опору
Усі положення фіксації забезпечують стійкий момент опору приблизно 1.1 Нм (це опір, який має бути застосований для звільнення фіксатора петлі).
Петля була протестована більш ніж на 10.000 циклів відкриття-закривання, і значення моменту опору залишалося незмінним.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Питань: 0
Немає запитань про цей товар.
CFP. 412.77 KB
