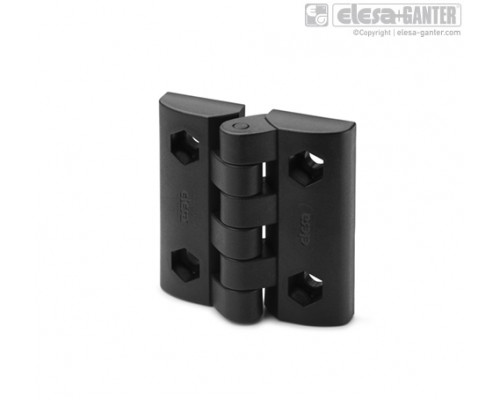

Name: CFTX.
Brand: Elesa Ganter
SKU: CFTX-EH
Availability: OutOfStock

* CFTX-EH:

Опис

f1 ±0.25

f±0.25

C#[Nm]

Вага

Наявн.

Ціна

CFTX.40 EH-4

16.5

4.5

39.5

4.5

11г

2 тижні

80.55грн.

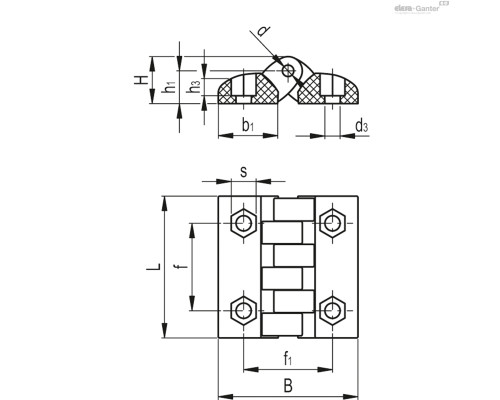

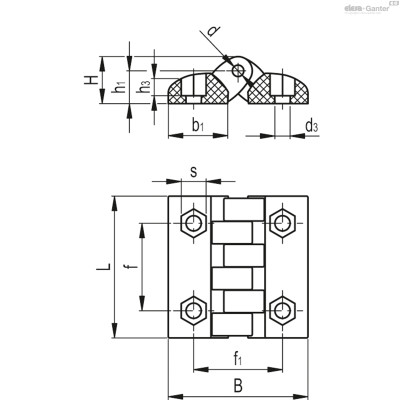

Характеристики

b1	16.5
f1 ±0.25	25
f±0.25	25
s	7
C#[Nm]	2
D	3
h1	9
h3	4.5
L	39.5
B	39.5
d3	4.5
h	13

80.55грн.

Наявн.: 2 тижні

CFTX.40 EH-4-C16

16.5

4.5

39.5

4.5

13г

2 тижні

95.40грн.

Характеристики

b1	16.5
f1 ±0.25	25
f±0.25	25
s	7
C#[Nm]	2
D	3
h1	9
h3	4.5
L	39.5
B	39.5
d3	4.5
h	13

95.40грн.

Наявн.: 2 тижні

CFTX.49 EH-5

30.5

11.5

49.5

5.5

16.5

21г

2 тижні

109.35грн.

Характеристики

b1	21
f1 ±0.25	31
f±0.25	30.5
s	8
C#[Nm]	2
D	4
h1	11.5
h3	6
L	49.5
B	49
d3	5.5
h	16.5

109.35грн.

Наявн.: 2 тижні

CFTX.49 EH-5-C16

30.5

11.5

49.5

5.5

16.5

24г

2 тижні

122.85грн.

Характеристики

b1	21
f1 ±0.25	31
f±0.25	30.5
s	8
C#[Nm]	2
D	4
h1	11.5
h3	6
L	49.5
B	49
d3	5.5
h	16.5

122.85грн.

Наявн.: 2 тижні

CFTX.49 EH-6

30.5

11.5

49.5

6.5

16.5

21г

2 тижні

109.35грн.

Характеристики

b1	21
f1 ±0.25	31
f±0.25	30.5
s	10
C#[Nm]	2
D	4
h1	11.5
h3	6
L	49.5
B	49
d3	6.5
h	16.5

109.35грн.

Наявн.: 2 тижні

CFTX.49 EH-6-C16

30.5

11.5

49.5

6.5

16.5

23г

2 тижні

122.85грн.

Характеристики

b1	21
f1 ±0.25	31
f±0.25	30.5
s	10
C#[Nm]	2
D	4
h1	11.5
h3	6
L	49.5
B	49
d3	6.5
h	16.5

122.85грн.

Наявн.: 2 тижні

CFTX.65 EH-6

27.5

7.5

6.5

21.5

49г

2 тижні

139.95грн.

Характеристики

b1	27.5
f1 ±0.25	40
f±0.25	40
s	10
C#[Nm]	2
D	5
h1	15
h3	7.5
L	65
B	64
d3	6.5
h	21.5

139.95грн.

Наявн.: 2 тижні

CFTX.65 EH-6-C16

27.5

7.5

6.5

21.5

49г

2 тижні

156.60грн.

Характеристики

b1	27.5
f1 ±0.25	40
f±0.25	40
s	10
C#[Nm]	2
D	5
h1	15
h3	7.5
L	65
B	64
d3	6.5
h	21.5

156.60грн.

Наявн.: 2 тижні

Матеріал

Технополімер на основі поліаміду (PA), армованого скловолокном, чорний або білий колір RAL 9016 (C16), матове оздоблення.

Штифт, що обертається

Технополімер на основі поліацеталю (POM), чорний або білий колір RAL 9016 (C16), матове оздоблення.

Стандартні виконання

CFTX-SH : наскрізні отвори для гвинтів з потайною головкою.

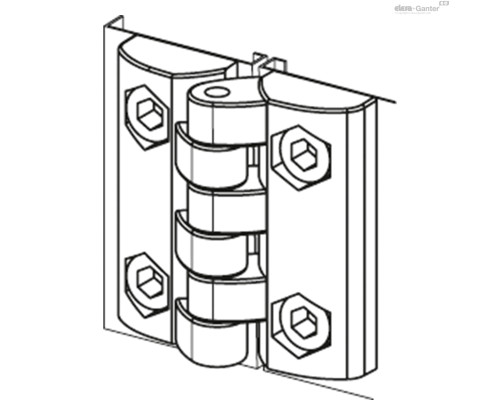

CFTX-EH : наскрізні отвори з шестигранним гніздом також підходять для гвинтів із циліндричною головкою. Ця петля із вставкою або шпилькою може бути встановлена за допомогою шестигранних гайок або гвинтів із шестигранною головкою, встановлених у монтажний отвір.

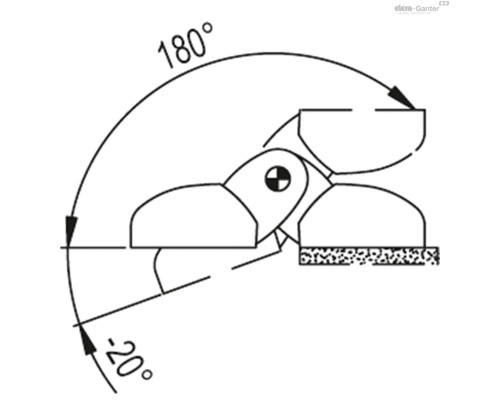

Кут повороту (приблизне значення)

Макс. 200 ° (-20 ° і + 180 °, де 0 ° - це умова, при якому поверхні, що з'єднуються знаходяться на одній площині).

Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.

Для вибору відповідного типу та правильної кількості петель для вашого виду застосування, див. Рекомендації - .

Випробування на міцність	ОСЬОВА НАПРУГА		РАДІАЛЬНА НАПРУГА		НАПРУГ ПІД КУТОМ В 90°
Випробування на міцність
Опис	Максимальне робоче навантаження Ea [N]	Навантаження на розрив Ra [N]	Максимальне робоче навантаження Er [N]	Навантаження на розрив Rr [N]	Максимальне робоче навантаження E90 [N]	Навантаження на розрив R90 [N]
CFTX.40	300	1500	300	1500	200	750
CFTX.49	500	2900	400	3000	300	1600
CFTX.65	800	4500	800	4400	500	2200
