Name: DIN 71802
Brand: Elesa Ganter
SKU: DIN 71802-NI
Availability: OutOfStock

* DIN 71802-NI:

Опис

A/F

d1 H9/h9

Мін.сила відриву в Н

Вага

Наявн.

Ціна

DIN 71802-10-M6-CSN

11.5

14.8

10.5

12.5

M 6

11.5

22г

2 тижні

629.10грн.

Характеристики

A/F	11.5
d1 H9/h9	10
d6	14.8
l3	10.5
l4	25
Мін.сила відриву в Н	40
d5	10
l1	12.5
d2	M 6
d3	M 6
t	11.5

629.10грн.

Наявн.: 2 тижні

DIN 71802-10-M6L-CSN

11.5

14.8

10.5

12.5

M 6L

M 6

11.5

20г

2 тижні

868.50грн.

Характеристики

A/F	11.5
d1 H9/h9	10
d6	14.8
l3	10.5
l4	25
Мін.сила відриву в Н	40
d5	10
l1	12.5
d2	M 6L
d3	M 6
t	11.5

868.50грн.

Наявн.: 2 тижні

DIN 71802-13-M8-CSN

19.3

16.5

M 8

53г

2 тижні

597.15грн.

Характеристики

A/F	14
d1 H9/h9	13
d6	19.3
l3	12
l4	30
Мін.сила відриву в Н	60
d5	13
l1	16.5
d2	M 8
d3	M 8
t	14

597.15грн.

Наявн.: 2 тижні

DIN 71802-13-M8L-CSN

19.3

16.5

M 8L

M 8

53г

2 тижні

706.95грн.

Характеристики

A/F	14
d1 H9/h9	13
d6	19.3
l3	12
l4	30
Мін.сила відриву в Н	60
d5	13
l1	16.5
d2	M 8L
d3	M 8
t	14

706.95грн.

Наявн.: 2 тижні

DIN 71802-16-M10-CSN

15.5

M 10

15.5

99г

2 тижні

1125.45грн.

Характеристики

A/F	15.5
d1 H9/h9	16
d6	24
l3	15
l4	35
Мін.сила відриву в Н	80
d5	16
l1	20
d2	M 10
d3	M 10
t	15.5

1125.45грн.

Наявн.: 2 тижні

DIN 71802-16-M10L-CSN

15.5

M 10L

M 10

15.5

100г

2 тижні

1764.00грн.

Характеристики

A/F	15.5
d1 H9/h9	16
d6	24
l3	15
l4	35
Мін.сила відриву в Н	80
d5	16
l1	20
d2	M 10L
d3	M 10
t	15.5

1764.00грн.

Наявн.: 2 тижні

DIN 71802-16-M12-CSN

15.5

M 12

15.5

100г

2 тижні

1536.30грн.

Характеристики

A/F	15.5
d1 H9/h9	16
d6	24
l3	15
l4	35
Мін.сила відриву в Н	80
d5	16
l1	20
d2	M 12
d3	M 12
t	15.5

1536.30грн.

Наявн.: 2 тижні

DIN 71802-16-M12L-CSN

15.5

M 12L

M 12

15.5

102г

2 тижні

1790.55грн.

Характеристики

A/F	15.5
d1 H9/h9	16
d6	24
l3	15
l4	35
Мін.сила відриву в Н	80
d5	16
l1	20
d2	M 12L
d3	M 12
t	15.5

1790.55грн.

Наявн.: 2 тижні

DIN 71802-19-M14F-CSN

21.5

19.5

100

M 14F = M 14x1.5

M 14

21.5

220г

2 тижні

2564.55грн.

Характеристики

A/F	21.5
d1 H9/h9	19
d6	30
l3	19.5
l4	45
Мін.сила відриву в Н	100
d5	22
l1	28
d2	M 14F = M 14x1.5
d3	M 14
t	21.5

2564.55грн.

Наявн.: 2 тижні

DIN 71802-19-M14FL-CSN

21.5

19.5

100

M 14 FL = M 14x1.5 L

M 14

21.5

220г

2 тижні

2871.90грн.

Характеристики

A/F	21.5
d1 H9/h9	19
d6	30
l3	19.5
l4	45
Мін.сила відриву в Н	100
d5	22
l1	28
d2	M 14 FL = M 14x1.5 L
d3	M 14
t	21.5

2871.90грн.

Наявн.: 2 тижні

DIN 71802-8-M5-CSN

10.5

12.8

8.5

M 5

10.5

15г

2 тижні

627.75грн.

Характеристики

A/F	10.5
d1 H9/h9	8
d6	12.8
l3	8.5
l4	22
Мін.сила відриву в Н	30
d5	8
l1	10
d2	M 5
d3	M 5
t	10.5

627.75грн.

Наявн.: 2 тижні

DIN 71802-8-M5L-CSN

10.5

12.8

8.5

M 5L

M 5

10.5

10г

2 тижні

690.75грн.

Характеристики

A/F	10.5
d1 H9/h9	8
d6	12.8
l3	8.5
l4	22
Мін.сила відриву в Н	30
d5	8
l1	10
d2	M 5L
d3	M 5
t	10.5

690.75грн.

Наявн.: 2 тижні

DIN 71802-8-M5-CN

10.5

12.8

8.5

M 5

10.5

10г

2 тижні

0.00грн.

Характеристики

A/F	10.5
d1 H9/h9	8
d6	12.8
l3	8.5
l4	22
Мін.сила відриву в Н	30
d5	8
l1	10
d2	M 5
d3	M 5
t	10.5

0.00грн.

Наявн.: 2 тижні

DIN 71802-8-M5L-CN

10.5

12.8

8.5

M 5L

M 5

10.5

15г

2 тижні

0.00грн.

Характеристики

A/F	10.5
d1 H9/h9	8
d6	12.8
l3	8.5
l4	22
Мін.сила відриву в Н	30
d5	8
l1	10
d2	M 5L
d3	M 5
t	10.5

0.00грн.

Наявн.: 2 тижні

DIN 71802-10-M6-CN

11.5

14.8

10.5

12.5

M 6

11.5

26г

2 тижні

0.00грн.

Характеристики

A/F	11.5
d1 H9/h9	10
d6	14.8
l3	10.5
l4	25
Мін.сила відриву в Н	40
d5	10
l1	12.5
d2	M 6
d3	M 6
t	11.5

0.00грн.

Наявн.: 2 тижні

DIN 71802-10-M6L-CN

11.5

14.8

10.5

12.5

M 6L

M 6

11.5

25г

2 тижні

0.00грн.

Характеристики

A/F	11.5
d1 H9/h9	10
d6	14.8
l3	10.5
l4	25
Мін.сила відриву в Н	40
d5	10
l1	12.5
d2	M 6L
d3	M 6
t	11.5

0.00грн.

Наявн.: 2 тижні

DIN 71802-13-M8-CN

19.3

16.5

M 8

50г

2 тижні

0.00грн.

Характеристики

A/F	14
d1 H9/h9	13
d6	19.3
l3	12
l4	30
Мін.сила відриву в Н	60
d5	13
l1	16.5
d2	M 8
d3	M 8
t	14

0.00грн.

Наявн.: 2 тижні

DIN 71802-13-M8L-CN

19.3

16.5

M 8L

M 8

50г

2 тижні

0.00грн.

Характеристики

A/F	14
d1 H9/h9	13
d6	19.3
l3	12
l4	30
Мін.сила відриву в Н	60
d5	13
l1	16.5
d2	M 8L
d3	M 8
t	14

0.00грн.

Наявн.: 2 тижні

DIN 71802-16-M10-CN

15.5

M 10

15.5

98г

2 тижні

0.00грн.

Характеристики

A/F	15.5
d1 H9/h9	16
d6	24
l3	15
l4	35
Мін.сила відриву в Н	80
d5	16
l1	20
d2	M 10
d3	M 10
t	15.5

0.00грн.

Наявн.: 2 тижні

DIN 71802-16-M10L-CN

15.5

M 10L

M 10

15.5

95г

2 тижні

0.00грн.

Характеристики

A/F	15.5
d1 H9/h9	16
d6	24
l3	15
l4	35
Мін.сила відриву в Н	80
d5	16
l1	20
d2	M 10L
d3	M 10
t	15.5

0.00грн.

Наявн.: 2 тижні

DIN 71802-16-M12-CN

15.5

M 12

15.5

102г

2 тижні

0.00грн.

Характеристики

A/F	15.5
d1 H9/h9	16
d6	24
l3	15
l4	35
Мін.сила відриву в Н	80
d5	16
l1	20
d2	M 12
d3	M 12
t	15.5

0.00грн.

Наявн.: 2 тижні

DIN 71802-16-M12L-CN

15.5

M 12L

M 12

15.5

102г

2 тижні

0.00грн.

Характеристики

A/F	15.5
d1 H9/h9	16
d6	24
l3	15
l4	35
Мін.сила відриву в Н	80
d5	16
l1	20
d2	M 12L
d3	M 12
t	15.5

0.00грн.

Наявн.: 2 тижні

DIN 71802-19-M14F-CN

21.5

19.5

100

M 14F = M 14x1.5

M 14

21.5

218г

2 тижні

0.00грн.

Характеристики

A/F	21.5
d1 H9/h9	19
d6	30
l3	19.5
l4	45
Мін.сила відриву в Н	100
d5	22
l1	28
d2	M 14F = M 14x1.5
d3	M 14
t	21.5

0.00грн.

Наявн.: 2 тижні

DIN 71802-19-M14FL-CN

21.5

19.5

100

M 14 FL = M 14x1.5 L

M 14

21.5

219г

2 тижні

0.00грн.

Характеристики

A/F	21.5
d1 H9/h9	19
d6	30
l3	19.5
l4	45
Мін.сила відриву в Н	100
d5	22
l1	28
d2	M 14 FL = M 14x1.5 L
d3	M 14
t	21.5

0.00грн.

Наявн.: 2 тижні

Варіант виконання зі сталі

Типи

Тип CS: з різьбовим кульовим пальцем, із запобіжною засувкою

Тип C: з різьбовим кульовим пальцем, без запобіжного засувки

Тип BS: із заклепувальним кульовим пальцем, із запобіжною засувкою

Тип B: із заклепувальним кульовим пальцем, без запобіжної засувки

Сталь

Клас міцності на розрив 5

оцинкований, безбарвна пасивація

Кулька

Сталь

загартований

кульове гніздо змащене

Варіант виконання з нержавіючої сталі

Типи

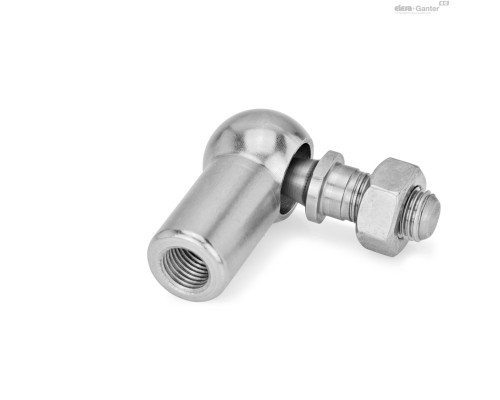

Тип CSN: з різьбовим кульовим пальцем, із запобіжною засувкою

Тип CN: з різьбовим кульовим пальцем, без запобіжної засувки

Нержавіюча сталь AISI 303

Кулька

Нержавіюча сталь

незагартований

кульове гніздо змащене

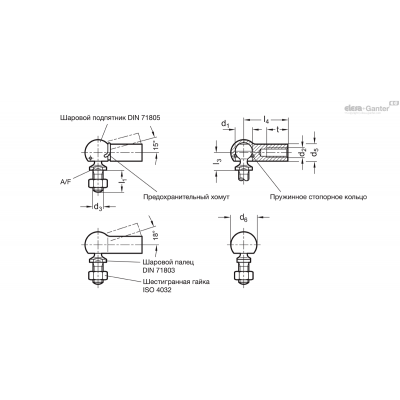

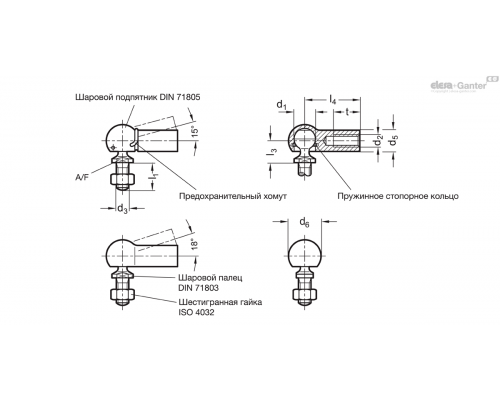

Кутові шарнірні з'єднання DIN 71802 складаються з кульового підп'ятника DIN 71805 і кульового пальця DIN 71803.

Кут обертання для типу із запобіжною клямкою (типи CS, BS, CSN) становить 15°, без запобіжного клямка (типи C, B, CN) – 18°.

Для складання з'єднання необхідно проштовхнути кульку в пружинне кільце, яке діє як фіксатор. Силу, що утримує кульку в гнізді (див. силу відриву в таблиці вище), можна збільшити, встановивши запобіжну клямку.

Кутові шарнірні з'єднання можна захистити від попадання бруду пилозахисною кришкою GN 710 може бути додано.

Шестигранна гайка є частиною кутових шарнірних з'єднань.

гладка специфікація (кульове гніздо з люфтом)

Кульові пальці DIN 71803

Кульові підп'ятники DIN 71805

Питань: 0

Немає запитань про цей товар.

DIN 71802 473.69 KB

DIN 71802-NI

Схожі товари

DIN 71802-16-M12-C

d5: 16 l1: 20 d2: M 12 d3: M 12 t: 15.5 A/F: 13 d1 H9/h9: 16 d4 h11: - d6: 24 l2: - l3: 15 l4: 35 Мін.сила відриву в Н: 80

DIN 71802-10-M6-8-BS

d5: 10 l1: - d2: M 6 d3: - t: 11.5 A/F: 8 d1 H9/h9: 10 d4 h11: 6 d6: 14.8 l2: 8 l3: 10.5 l4: 25 Мін.сила відриву в Н: 40

DIN 71802-19-M14F-12-B

d5: 22 l1: - d2: M 14 F = M 14x1.5 d3: - t: 21.5 A/F: 16 d1 H9/h9: 19 d4 h11: 14 d6: 30 l2: 12 l3: 19.5 l4: 45 Мін.сила відриву в Н: 100

DIN 71802-8-M5-C

d5: 8 l1: 10 d2: M 5 d3: M 5 t: 10.5 A/F: 7 d1 H9/h9: 8 d4 h11: - d6: 12.8 l2: - l3: 8.5 l4: 22 Мін.сила відриву в Н: 30

DIN 71802-8-M5L-C

d5: 8 l1: 10 d2: M 5L d3: M 5 t: 10.5 A/F: 7 d1 H9/h9: 8 d4 h11: - d6: 12.8 l2: - l3: 8.5 l4: 22 Мін.сила відриву в Н: 30

DIN 71802-10-M6-C

d5: 10 l1: 12.5 d2: M 6 d3: M 6 t: 11.5 A/F: 8 d1 H9/h9: 10 d4 h11: - d6: 14.8 l2: - l3: 10.5 l4: 25 Мін.сила відриву в Н: 40

DIN 71802-10-M6L-C

d5: 10 l1: 12.5 d2: M 6L d3: M 6 t: 11.5 A/F: 8 d1 H9/h9: 10 d4 h11: - d6: 14.8 l2: - l3: 10.5 l4: 25 Мін.сила відриву в Н: 40

DIN 71802-13-M8-C

d5: 13 l1: 16.5 d2: M 8 d3: M 8 t: 14 A/F: 11 d1 H9/h9: 13 d4 h11: - d6: 19.3 l2: - l3: 12 l4: 30 Мін.сила відриву в Н: 60

DIN 71802-13-M8L-C

d5: 13 l1: 16.5 d2: M 8L d3: M 8 t: 14 A/F: 11 d1 H9/h9: 13 d4 h11: - d6: 19.3 l2: - l3: 12 l4: 30 Мін.сила відриву в Н: 60

DIN 71802-16-M10-C

d5: 16 l1: 20 d2: M 10 d3: M 10 t: 15.5 A/F: 13 d1 H9/h9: 16 d4 h11: - d6: 24 l2: - l3: 15 l4: 35 Мін.сила відриву в Н: 80

VCT.40 FP-M6

VCT.FP

D: 40 d6H: M6 L: 27 d1: 17 d3: 12 h: 18 l2: 12

52.20грн.

DVA.1-25-30-M6-18-40

DVA.1

D: 25 l1: 18 L: 30 d1: M6 Жорсткість[Н/мм]: 58 Макс. відхилення[мм]: 8 Макс. навантаження[N]: 432

54.00грн.

DVA.2-15-15-M4-10-40

DVA.2

D: 15 L: 15 h: 4 d': M4 l': 10 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

31.95грн.

DVA.3-15-15-M4-40

DVA.3

D: 15 L: 15 h: 4 d': M4 Жорсткість[Н/мм]: 41 Макс. відхилення[мм]: 4 Макс. навантаження[N]: 155

35.10грн.

VC.692/50 p-M8x25

VC.692-p

D: 50 L: 25 d1: 18 d6g: M8 l2: 17

111.15грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-MT

GN 75.6..

0.00грн.

Ручки з нержавіючої сталі із звуженою шийкою

з різьбовим стрижнем

GN 75.6

GN 75.6-E-PL

GN 75.6..

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75.5

GN 75.5-E

Основні характеристики Типи ..

* GN 75.5-E: MT - матове оздоблення

0.00грн.

з різьбовим стрижнем

Грибоподібні ручки

GN 75

GN 75-E

Основні характеристики Типи ..

* GN 75-E: Сталь, прецизійне точення

0.00грн.

Грибоподібні ручки

Різьбовий отвір

P.131/56-M12

P.131

D: 56 l1: 4 L: 38.5 d1: 24 h: 25 d': M12

0.00грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

BTL.20 B-M5

BTL-B

D: 20 d6H: M5 L: 21 d1: 11 d2: 11 h: 10 l2: 12

50.85грн.

VDS.200-A20-K

VDS.

D: 200 d5: 40 dH7: - h1: 13 L: 14 B: 6 d1: 40 d2: 38 d3: 44 d4: 50 h: 36 t: 22.8 dH9: 20 L#[J]: 27 C#[Nm]: 320

1391.85грн.

ERX.78 B-M12-C1

ERX-B

D: 23 d6H: M12 h1: 47 h2: 12 h3: 44 l1: 16 R: 78 L: 89.5 d1: 19 h: 17 Кількість зубів: 24

118.80грн.

DVA.2-70-50-M10-27-55

DVA.2

D: 70 L: 50 h: 10 d': M10 l': 27 Жорсткість[Н/мм]: 474.4 Макс. відхилення[мм]: 12.5 Макс. навантаження[N]: 5930

454.05грн.

Маховики зі спицями

Без ручки

VRTP.

D: 375 dH7: 26 L: 87 B: 8 d1: 35 d2: 33 d3: 70 d4: 81 h: 43 t: 29.3 L#[J]: 55 C#[Nm]: 380

0.00грн.

Маховики зі спицями

Маховики без ручки

DIN 950

DIN 950-A

ТипиТип A : без ручкиТип F : з фіксованою ручкоюТип D : з ручкою, що обертаєтьсяКоди отвор..

0.00грн.

Маховички цільнолиті

Без ручки

VDS.

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.Технополімер на осно..

0.00грн.

Дискові маховики

Алюміній

DIN 3670

Характеристики Коди отворів ..

0.00грн.

Ручка, що обертається "Soft-touch"

Маховики зі спицями

VRTP.

VRTP+IEL

МатеріалВисокоеластичний технополімер на основі поліпропілену (PP), чорний колір, матове оздоблення.КовпачокПередня пане..

0.00грн.
