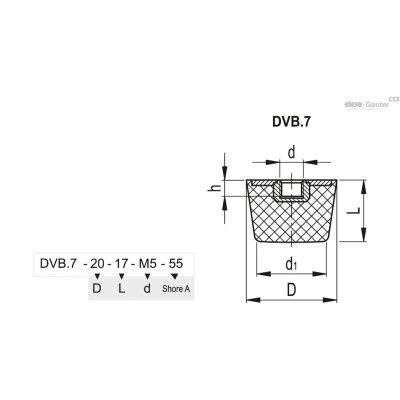

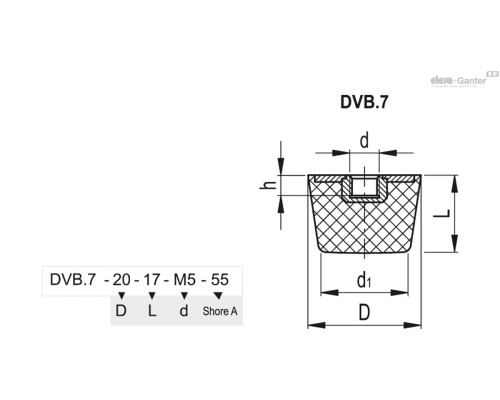

| Опис | d' | Жорсткість[Н/мм] | Макс. відхилення[мм] | Макс. навантаження[N] | D | L | d1 | h | Вага | Наявн. | Ціна | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DVB.7-20-17-SST-M5-55 | M5 | 60 | 4.25 | 253 | 20 | 17 | 10 | 5 | 7г | 2 тижні | 126.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DVB.7-20-17-SST-M6-55 | M6 | 60 | 4.25 | 253 | 20 | 17 | 10 | 6 | 6г | 2 тижні | 110.25грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DVB.7-25-17-SST-M6-55 | M6 | 84 | 4.25 | 358 | 25 | 17 | 19 | 6 | 12г | 2 тижні | 126.00грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DVB.7-32-22-SST-M8-55 | M8 | 92 | 5.5 | 506 | 32 | 22 | 24 | 8 | 22г | 2 тижні | 186.30грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DVB.7-38-35-SST-M10-55 | M10 | 102 | 8.75 | 893 | 38 | 35 | 30 | 10 | 56г | 2 тижні | 260.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DVB.7-38-35-SST-M8-55 | M8 | 102 | 8.75 | 893 | 38 | 35 | 30 | 8 | 47г | 2 тижні | 260.55грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DVB.7-43-50-SST-M10-55 | M10 | 161 | 12.5 | 2011 | 43 | 50 | 30 | 10 | 80г | 2 тижні | 345.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DVB.7-50-20-SST-M10-55 | M10 | 714 | 5 | 3570 | 50 | 20 | 40 | 10 | 63г | 2 тижні | 333.45грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DVB.7-60-40-SST-M10-55 | M10 | 210 | 10 | 2101 | 60 | 40 | 40 | 10 | 127г | 2 тижні | 649.35грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DVB.7-25-20-SST-M6-55 | M6 | 123 | 5 | 617 | 25 | 20 | 16 | 7 | 13г | 2 тижні | 165.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DVB.7-32-26-SST-M8-55 | M8 | 118 | 6.5 | 770 | 32 | 26 | 21 | 9 | 23г | 2 тижні | 291.15грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DVB.7-38-32-SST-M10-55 | M10 | 123 | 8 | 990 | 38 | 32 | 24 | 10 | 46г | 2 тижні | 355.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DVB.7-38-32-SST-M8-55 | M10 | 123 | 8 | 990 | 38 | 32 | 24 | 10 | 1г | 2 тижні | 355.50грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DVB.7-50-43-SST-M10-55 | M10 | 142 | 10.75 | 1530 | 50 | 43 | 32 | 11 | 93г | 2 тижні | 491.85грн. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основні характеристики
Стандартні виконання

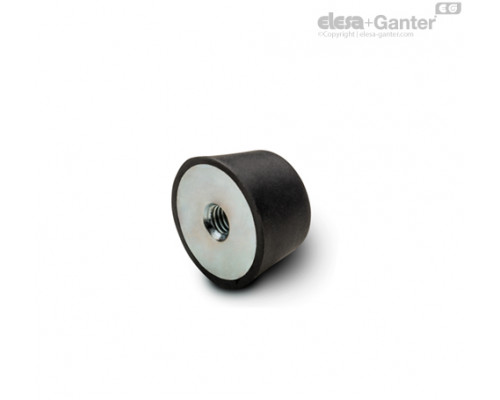

- DVB.7 : втулка з глухим різьбовим отвором і опорна пластина з полірованої оцинкованої сталі, корпус демпфера вібрацій з природного каучуку NR, чорний колір, твердість Шору A 40, 55, 70 ±5.
- DVB.7-SST : втулка з глухим різьбовим отвором та опорна пластина з нержавіючої сталі AISI 304, корпус демпфера вібрацій з природного каучуку NR, чорний колір, твердість по Шору A 55 ±5.
Загальна інформація
Особливості та сфери застосування
Віброгасники DVB призначені для гасіння вібрацій, ударів та шумів, спричинених рухом або вібруванням різних компонентів обладнання та верстатів.
Елементи DVB зазвичай використовуються як амортизатор або обмежувач переміщення для поглинання вібрацій.
Вібрації можуть призвести до:
- виникнення несправностей та скорочення терміну служби обладнання та прилеглих до нього компонентів;
- збитки здоров'ю оператора;
- виникненню шумів.
Схеми навантажень для кожного окремого коду надаються на запит.
Інші виконання
Спеціальні виконання доступні на запит
Натуральний каучук NR, твердість 40, 70 Шору А ± 5 для варіантів виконання з основою з нержавіючої сталі AISI 304.
Питань: 0
Немає запитань про цей товар.
DVB.7 394.61 KB
