Ваш кошик порожній :(
Продукція
  • ERW.

ERW.

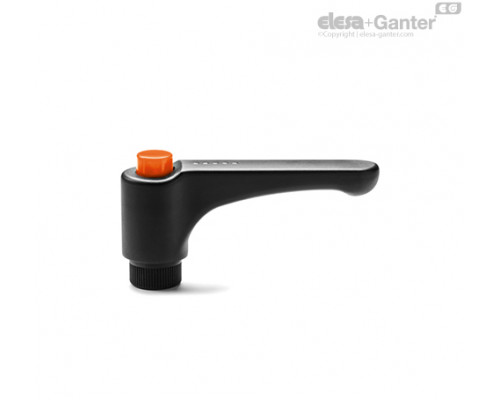

Регульовані ручки

Втулка з нержавіючої сталі, різьбовий отвір

ERW.
ERW.

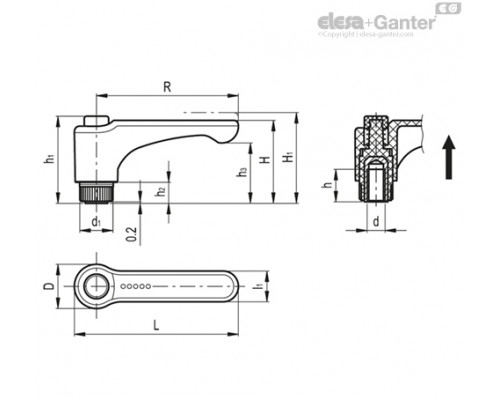

Опис
h15
h4
D
d6H
h1
h2
h3
l1
R
L
d1
h
Вага Наявн. Ціна

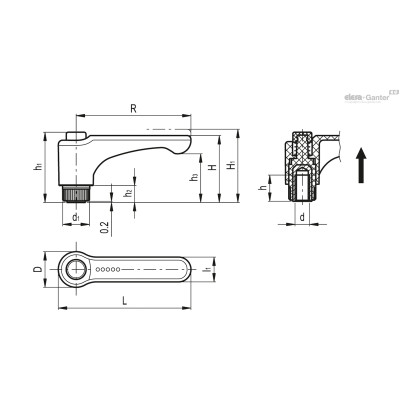

ERW.30 SST-M5-C1 29.5 6 15.5 M5 30.5 6 20.5 9 30 37.5 12 27 9г 2 тижні 191.70грн.
ERW.30 SST-M5-C2 29.5 6 15.5 M5 30.5 6 20.5 9 30 37.5 12 27 9г 2 тижні 191.70грн.
ERW.30 SST-M5-C3 29.5 6 15.5 M5 30.5 6 20.5 9 30 37.5 12 27 9г 2 тижні 191.70грн.
ERW.30 SST-M5-C4 29.5 6 15.5 M5 30.5 6 20.5 9 30 37.5 12 27 9г 2 тижні 191.70грн.
ERW.30 SST-M5-C5 29.5 6 15.5 M5 30.5 6 20.5 9 30 37.5 12 27 9г 2 тижні 191.70грн.
ERW.30 SST-M5-C6 29.5 6 15.5 M5 30.5 6 20.5 9 30 37.5 12 27 9г 2 тижні 191.70грн.
ERW.30 SST-M6-C1 29.5 6 15.5 M6 30.5 6 20.5 9 30 37.5 12 27 8г 2 тижні 195.75грн.
ERW.30 SST-M6-C2 29.5 6 15.5 M6 30.5 6 20.5 9 30 37.5 12 27 8г 2 тижні 195.75грн.
ERW.30 SST-M6-C3 29.5 6 15.5 M6 30.5 6 20.5 9 30 37.5 12 27 8г 2 тижні 195.75грн.
ERW.30 SST-M6-C4 29.5 6 15.5 M6 30.5 6 20.5 9 30 37.5 12 27 8г 2 тижні 195.75грн.
ERW.30 SST-M6-C5 29.5 6 15.5 M6 30.5 6 20.5 9 30 37.5 12 27 8г 2 тижні 195.75грн.
ERW.30 SST-M6-C6 29.5 6 15.5 M6 30.5 6 20.5 9 30 37.5 12 27 8г 2 тижні 195.75грн.
ERW.30-SST M5-C17 29.5 6 15.5 M5 30.5 6 20.5 9 30 37.5 12 27 9г 2 тижні 191.70грн.
ERW.30-SST M6-C17 29.5 6 15.5 M6 30.5 6 20.5 9 30 37.5 12 27 8г 2 тижні 195.75грн.
ERW.44 SST-M5-C1 29.5 6 15.5 M5 30.5 6 18.5 11 44 52 12 27 11г 2 тижні 192.60грн.
ERW.44 SST-M5-C2 29.5 6 15.5 M5 30.5 6 18.5 11 44 52 12 27 11г 2 тижні 192.60грн.
ERW.44 SST-M5-C3 29.5 6 15.5 M5 30.5 6 18.5 11 44 52 12 27 11г 2 тижні 192.60грн.
ERW.44 SST-M5-C4 29.5 6 15.5 M5 30.5 6 18.5 11 44 52 12 27 11г 2 тижні 192.60грн.
ERW.44 SST-M5-C5 29.5 6 15.5 M5 30.5 6 18.5 11 44 52 12 27 11г 2 тижні 192.60грн.
ERW.44 SST-M5-C6 29.5 6 15.5 M5 30.5 6 18.5 11 44 52 12 27 11г 2 тижні 192.60грн.
ERW.44 SST-M6-C1 29.5 6 15.5 M6 30.5 6 18.5 11 44 52 12 27 12г 2 тижні 197.10грн.
ERW.44 SST-M6-C2 29.5 6 15.5 M6 30.5 6 18.5 11 44 52 12 27 12г 2 тижні 197.10грн.
ERW.44 SST-M6-C3 29.5 6 15.5 M6 30.5 6 18.5 11 44 52 12 27 12г 2 тижні 197.10грн.
ERW.44 SST-M6-C4 29.5 6 15.5 M6 30.5 6 18.5 11 44 52 12 27 12г 2 тижні 197.10грн.
ERW.44 SST-M6-C5 29.5 6 15.5 M6 30.5 6 18.5 11 44 52 12 27 12г 2 тижні 197.10грн.
ERW.44 SST-M6-C6 29.5 6 15.5 M6 30.5 6 18.5 11 44 52 12 27 12г 2 тижні 197.10грн.
ERW.44-SST M5-C17 29.5 6 15.5 M5 30.5 6 18.5 11 44 52 12 27 11г 2 тижні 192.60грн.
ERW.44-SST M6-C17 29.5 6 15.5 M6 30.5 6 18.5 11 44 52 12 27 12г 2 тижні 197.10грн.
ERW.63 SST-M6-C1 37.5 12 19 M6 40 8 26.5 13.5 63 73.5 15 36.5 22г 2 тижні 256.05грн.
ERW.63 SST-M6-C2 37.5 12 19 M6 40 8 26.5 13.5 63 73.5 15 36.5 22г 2 тижні 256.05грн.
ERW.63 SST-M6-C3 37.5 12 19 M6 40 8 26.5 13.5 63 73.5 15 36.5 22г 2 тижні 256.05грн.
ERW.63 SST-M6-C4 37.5 12 19 M6 40 8 26.5 13.5 63 73.5 15 36.5 22г 2 тижні 256.05грн.
ERW.63 SST-M6-C5 37.5 12 19 M6 40 8 26.5 13.5 63 73.5 15 36.5 22г 2 тижні 256.05грн.
ERW.63 SST-M6-C6 37.5 12 19 M6 40 8 26.5 13.5 63 73.5 15 36.5 22г 2 тижні 256.05грн.
ERW.63 SST-M8-C1 37.5 12 19 M8 40 8 26.5 13.5 63 73.5 15 36.5 25г 2 тижні 218.25грн.
ERW.63 SST-M8-C2 37.5 12 19 M8 40 8 26.5 13.5 63 73.5 15 36.5 25г 2 тижні 218.25грн.
ERW.63 SST-M8-C3 37.5 12 19 M8 40 8 26.5 13.5 63 73.5 15 36.5 25г 2 тижні 218.25грн.
ERW.63 SST-M8-C4 37.5 12 19 M8 40 8 26.5 13.5 63 73.5 15 36.5 25г 2 тижні 218.25грн.
ERW.63 SST-M8-C5 37.5 12 19 M8 40 8 26.5 13.5 63 73.5 15 36.5 25г 2 тижні 218.25грн.
ERW.63 SST-M8-C6 37.5 12 19 M8 40 8 26.5 13.5 63 73.5 15 36.5 25г 2 тижні 218.25грн.
ERW.63-SST M6-C17 37.5 12 19 M6 40 8 26.5 13.5 63 73.5 15 36.5 22г 2 тижні 256.05грн.
ERW.63-SST M8-C17 37.5 12 19 M8 40 8 26.5 13.5 63 73.5 15 36.5 25г 2 тижні 218.25грн.
ERW.78 SST-M10-C1 47 13 24.5 M10 45.5 12 30 16 78 90.5 19 42 43г 2 тижні 288.90грн.
ERW.78 SST-M10-C2 47 13 24.5 M10 45.5 12 30 16 78 90.5 19 42 43г 2 тижні 288.90грн.
ERW.78 SST-M10-C3 47 13 24.5 M10 45.5 12 30 16 78 90.5 19 42 43г 2 тижні 288.90грн.
ERW.78 SST-M10-C4 47 13 24.5 M10 45.5 12 30 16 78 90.5 19 42 43г 2 тижні 288.90грн.
ERW.78 SST-M10-C5 47 13 24.5 M10 45.5 12 30 16 78 90.5 19 42 43г 2 тижні 288.90грн.
ERW.78 SST-M10-C6 47 13 24.5 M10 45.5 12 30 16 78 90.5 19 42 43г 2 тижні 288.90грн.
ERW.78 SST-M8-C1 47 13 24.5 M8 45.5 12 30 16 78 90.5 19 42 40г 2 тижні 266.85грн.
ERW.78 SST-M8-C2 47 13 24.5 M8 45.5 12 30 16 78 90.5 19 42 40г 2 тижні 266.85грн.
ERW.78 SST-M8-C3 47 13 24.5 M8 45.5 12 30 16 78 90.5 19 42 40г 2 тижні 266.85грн.
ERW.78 SST-M8-C4 47 13 24.5 M8 45.5 12 30 16 78 90.5 19 42 40г 2 тижні 266.85грн.
ERW.78 SST-M8-C5 47 13 24.5 M8 45.5 12 30 16 78 90.5 19 42 40г 2 тижні 266.85грн.
ERW.78 SST-M8-C6 47 13 24.5 M8 45.5 12 30 16 78 90.5 19 42 40г 2 тижні 266.85грн.
ERW.78-SST M10-C17 47 13 24.5 M10 45.5 12 30 16 78 90.5 19 42 43г 2 тижні 288.90грн.
ERW.78-SST M8-C17 47 13 24.5 M8 45.5 12 30 16 78 90.5 19 42 40г 2 тижні 266.85грн.
ERW.22-SST-M3-C1 28.5 6 14 M3 29.5 6 19 9 22 29 10.5 26 6г 2 тижні 211.50грн.
ERW.22-SST-M3-C2 28.5 6 14 M3 29.5 6 19 9 22 29 10.5 26 6г 2 тижні 211.50грн.
ERW.22-SST-M3-C3 28.5 6 14 M3 29.5 6 19 9 22 29 10.5 26 6г 2 тижні 211.50грн.
ERW.22-SST-M3-C4 28.5 6 14 M3 29.5 6 19 9 22 29 10.5 26 6г 2 тижні 211.50грн.
ERW.22-SST-M3-C5 28.5 6 14 M3 29.5 6 19 9 22 29 10.5 26 6г 2 тижні 211.50грн.
ERW.22-SST-M3-C6 28.5 6 14 M3 29.5 6 19 9 22 29 10.5 26 6г 2 тижні 211.50грн.
ERW.22-SST-M3-C17 28.5 6 14 M3 29.5 6 19 9 22 29 10.5 26 6г 2 тижні 211.50грн.
ERW.22-SST-M4-C1 28.5 9 14 M4 29.5 6 19 9 22 29 10.5 26 6г 2 тижні 318.60грн.
ERW.22-SST-M4-C2 28.5 9 14 M4 29.5 6 19 9 22 29 10.5 26 6г 2 тижні 318.60грн.
ERW.22-SST-M4-C3 28.5 9 14 M4 29.5 6 19 9 22 29 10.5 26 6г 2 тижні 318.60грн.
ERW.22-SST-M4-C4 28.5 9 14 M4 29.5 6 19 9 22 29 10.5 26 6г 2 тижні 318.60грн.
ERW.22-SST-M4-C5 28.5 9 14 M4 29.5 6 19 9 22 29 10.5 26 6г 2 тижні 318.60грн.
ERW.22-SST-M4-C6 28.5 9 14 M4 29.5 6 19 9 22 29 10.5 26 6г 2 тижні 318.60грн.
ERW.22-SST-M4-C17 28.5 9 14 M4 29.5 6 19 9 22 29 10.5 26 6г 2 тижні 318.60грн.
ERW.22-SST-M5-C1 28.5 10 14 M5 29.5 6 19 9 22 29 10.5 26 6г 2 тижні 310.05грн.
ERW.22-SST-M5-C2 28.5 10 14 M5 29.5 6 19 9 22 29 10.5 26 6г 2 тижні 310.05грн.
ERW.22-SST-M5-C3 28.5 10 14 M5 29.5 6 19 9 22 29 10.5 26 6г 2 тижні 310.05грн.
ERW.22-SST-M5-C4 28.5 10 14 M5 29.5 6 19 9 22 29 10.5 26 6г 2 тижні 310.05грн.
ERW.22-SST-M5-C5 28.5 10 14 M5 29.5 6 19 9 22 29 10.5 26 6г 2 тижні 310.05грн.
ERW.22-SST-M5-C6 28.5 10 14 M5 29.5 6 19 9 22 29 10.5 26 6г 2 тижні 310.05грн.
ERW.22-SST-M5-C17 28.5 10 14 M5 29.5 6 19 9 22 29 10.5 26 6г 2 тижні 310.05грн.
Характеристики

Корпус важеля

Технополімер на основі поліаміду (PA), армований скловолокном, сіро-чорний колір, матове оздоблення. p>

Стандартні виконання

Притискний елемент з технополімеру, армований скловолокном з утримуючим штифтом, чорного кольору, з насічкою на виступаючій частині, що полегшує закручування. Зворотна пружина з нержавіючої сталі AISI 302. .

  • ERW-SST: втулка з нержавіючої сталі AISI 303 з глухим різьбовим отвором.
  • ERW-p: різьбовий стрижень з оцинкованої сталі з фаскою на торці, стандарт UNI 947: ISO 4753 (див. Технічні дані).
  • ERW-SST-p: різьбовий стрижень з нержавіючої сталі AISI 303 з фаскою на торці, стандарт UNI 947: ISO 4753 (див.  ;Технічні дані).
    • Загальна інформація

    Особливості та сфери застосування

    Ручки даного типу встановлюються, коли доступний простір і характер використання роблять плоску конфігурацію ручки переважно похилою. Переваги виробів даної моделі в порівнянні з регульованими ручками інших типів. з металевим гвинтом, що фіксує:

    • абсолютна електрична ізоляція для оператора
    • відсутність на поверхні сталевих компонентів, схильних до іржавіння
    • ергономічність

    стійкість до навантажень

    Регульовані ручки з притискними елементами призначені для затискних операцій, що іноді виробляються з дуже високою частотою.

    Таким чином, особливе значення має експлуатаційна стійкість ручки (наприклад, стійкість до циклів затягування, що повторюється), зокрема міцність зубчастого елемента у вузлі зачеплення , який передає зусилля від важеля до різьбового елемента (втулки або шпильки). наприклад, регульовані ручки моделі ERW.78 витримують більше 100 тис. спрацьовувань з зусиллям 490 Н (див. графік).

    Особливий технополімер, армований скловолокном, дозволяє регульованим ручкам виробництва компанії ELESA досягти відмінних показників експлуатаційної стійкості, які набагато вище прикладених зусиль у звичайних умовах роботи.


    Інструкції з використання

    Для спрацювання притискного елемента підніміть ручку, щоб роз'єднати зубчасте зачеплення, потім поверніть її у вихідне положення. При відпусканні ручки поворотна пружина автоматично входить у зачеплення із зубцями.

    Питань: 0

    Немає запитань про цей товар.
