Продукція
  • ERX.

ERX.

Регульовані ручки

Втулка з нержавіючої сталі, різьбовий отвірм

ERX.
ERX.

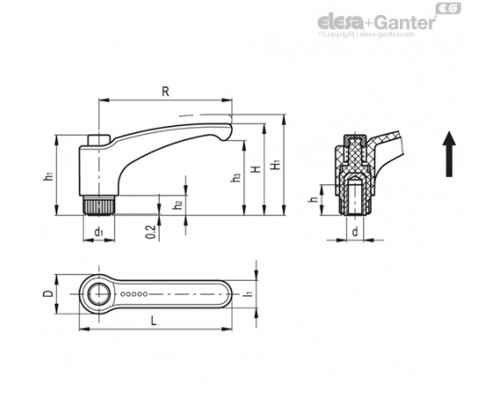

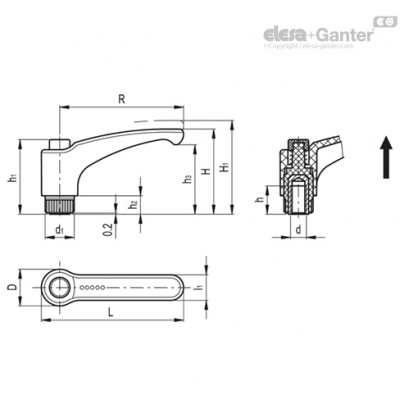

Опис
D
d6H
h1
h2
h3
l1
R
L
d1
h
Кількість зубів
Вага Наявн. Ціна
ERX.30 SST-M5-C1 15 M5 29.5 6 23 9 30 37.5 12 30 18 9г 2 тижні 152.55грн.
ERX.30 SST-M5-C2 15 M5 29.5 6 23 9 30 37.5 12 30 18 9г 2 тижні 152.55грн.
ERX.30 SST-M5-C3 15 M5 29.5 6 23 9 30 37.5 12 30 18 9г 2 тижні 152.55грн.
ERX.30 SST-M5-C4 15 M5 29.5 6 23 9 30 37.5 12 30 18 9г 2 тижні 152.55грн.
ERX.30 SST-M5-C5 15 M5 29.5 6 23 9 30 37.5 12 30 18 9г 2 тижні 152.55грн.
ERX.30 SST-M5-C6 15 M5 29.5 6 23 9 30 37.5 12 30 18 9г 2 тижні 152.55грн.
ERX.30 SST-M5-C17 15 M5 29.5 6 23 9 30 37.5 12 30 18 9г 2 тижні 152.55грн.
ERX.30 SST-M6-C1 15 M6 29.5 6 23 9 30 37.5 12 10 18 11г 2 тижні 138.60грн.
ERX.30 SST-M6-C2 15 M6 29.5 6 23 9 30 37.5 12 10 18 8г 2 тижні 138.60грн.
ERX.30 SST-M6-C3 15 M6 29.5 6 23 9 30 37.5 12 10 18 8г 2 тижні 138.60грн.
ERX.30 SST-M6-C4 15 M6 29.5 6 23 9 30 37.5 12 10 18 8г 2 тижні 138.60грн.
ERX.30 SST-M6-C5 15 M6 29.5 6 23 9 30 37.5 12 10 18 8г 2 тижні 138.60грн.
ERX.30 SST-M6-C6 15 M6 29.5 6 23 9 30 37.5 12 10 18 8г 2 тижні 138.60грн.
ERX.30 SST-M6-C17 15 M6 29.5 6 23 9 30 37.5 12 10 18 8г 2 тижні 138.60грн.
ERX.44 SST-M5-C1 16 M5 29.5 6 25 11 44 52 12 32.5 18 10г 2 тижні 138.60грн.
ERX.44 SST-M5-C2 16 M5 29.5 6 25 11 44 52 12 32.5 18 10г 2 тижні 138.60грн.
ERX.44 SST-M5-C3 16 M5 29.5 6 25 11 44 52 12 32.5 18 10г 2 тижні 138.60грн.
ERX.44 SST-M5-C4 16 M5 29.5 6 25 11 44 52 12 32.5 18 10г 2 тижні 138.60грн.
ERX.44 SST-M5-C5 16 M5 29.5 6 25 11 44 52 12 32.5 18 10г 2 тижні 138.60грн.
ERX.44 SST-M5-C6 16 M5 29.5 6 25 11 44 52 12 32.5 18 10г 2 тижні 138.60грн.
ERX.44 SST-M5-C17 16 M5 29.5 6 25 11 44 52 12 32.5 18 10г 2 тижні 138.60грн.
ERX.44 SST-M6-C1 16 M6 29.5 6 25 11 44 52 12 10 18 12г 2 тижні 136.80грн.
ERX.44 SST-M6-C2 16 M6 29.5 6 25 11 44 52 12 10 18 12г 2 тижні 136.80грн.
ERX.44 SST-M6-C3 16 M6 29.5 6 25 11 44 52 12 10 18 12г 2 тижні 136.80грн.
ERX.44 SST-M6-C4 16 M6 29.5 6 25 11 44 52 12 10 18 12г 2 тижні 136.80грн.
ERX.44 SST-M6-C5 16 M6 29.5 6 25 11 44 52 12 10 18 12г 2 тижні 136.80грн.
ERX.44 SST-M6-C6 16 M6 29.5 6 25 11 44 52 12 10 18 12г 2 тижні 136.80грн.
ERX.44 SST-M6-C17 16 M6 29.5 6 25 11 44 52 12 10 18 12г 2 тижні 136.80грн.
ERX.63 SST-M6-C1 19 M6 37.5 8 34.5 13.5 63 72.5 15 12 20 23г 2 тижні 180.90грн.
ERX.63 SST-M6-C2 19 M6 37.5 8 34.5 13.5 63 72.5 15 12 20 23г 2 тижні 180.90грн.
ERX.63 SST-M6-C3 19 M6 37.5 8 34.5 13.5 63 72.5 15 12 20 23г 2 тижні 180.90грн.
ERX.63 SST-M6-C4 19 M6 37.5 8 34.5 13.5 63 72.5 15 12 20 23г 2 тижні 180.90грн.
ERX.63 SST-M6-C5 19 M6 37.5 8 34.5 13.5 63 72.5 15 12 20 23г 2 тижні 180.90грн.
ERX.63 SST-M6-C6 19 M6 37.5 8 34.5 13.5 63 72.5 15 12 20 23г 2 тижні 180.90грн.
ERX.63 SST-M6-C17 19 M6 37.5 8 34.5 13.5 63 72.5 15 12 20 23г 2 тижні 180.90грн.
ERX.63 SST-M8-C1 19 M8 37.5 8 34.5 13.5 63 72.5 15 13 20 24г 2 тижні 162.00грн.
ERX.63 SST-M8-C2 19 M8 37.5 8 34.5 13.5 63 72.5 15 13 20 24г 2 тижні 162.00грн.
ERX.63 SST-M8-C3 19 M8 37.5 8 34.5 13.5 63 72.5 15 13 20 24г 2 тижні 162.00грн.
ERX.63 SST-M8-C4 19 M8 37.5 8 34.5 13.5 63 72.5 15 13 20 24г 2 тижні 162.00грн.
ERX.63 SST-M8-C5 19 M8 37.5 8 34.5 13.5 63 72.5 15 13 20 24г 2 тижні 162.00грн.
ERX.63 SST-M8-C6 19 M8 37.5 8 34.5 13.5 63 72.5 15 13 20 24г 2 тижні 162.00грн.
ERX.63 SST-M8-C17 19 M8 37.5 8 34.5 13.5 63 72.5 15 13 20 24г 2 тижні 162.00грн.
ERX.78 SST-M8-C1 23 M8 47 12 44 16 78 89.5 19 13 24 42г 2 тижні 194.85грн.
ERX.78 SST-M8-C2 23 M8 47 12 44 16 78 89.5 19 13 24 42г 2 тижні 194.85грн.
ERX.78 SST-M8-C3 23 M8 47 12 44 16 78 89.5 19 13 24 42г 2 тижні 194.85грн.
ERX.78 SST-M8-C4 23 M8 47 12 44 16 78 89.5 19 13 24 42г 2 тижні 194.85грн.
ERX.78 SST-M8-C5 23 M8 47 12 44 16 78 89.5 19 13 24 42г 2 тижні 194.85грн.
ERX.78 SST-M8-C6 23 M8 47 12 44 16 78 89.5 19 13 24 42г 2 тижні 194.85грн.
ERX.78 SST-M8-C17 23 M8 47 12 44 16 78 89.5 19 13 24 42г 2 тижні 194.85грн.
ERX.78 SST-M10-C1 23 M10 47 12 44 16 78 89.5 19 17 24 45г 2 тижні 228.60грн.
ERX.78 SST-M10-C2 23 M10 47 12 44 16 78 89.5 19 17 24 45г 2 тижні 228.60грн.
ERX.78 SST-M10-C3 23 M10 47 12 44 16 78 89.5 19 17 24 45г 2 тижні 228.60грн.
ERX.78 SST-M10-C4 23 M10 47 12 44 16 78 89.5 19 17 24 45г 2 тижні 228.60грн.
ERX.78 SST-M10-C5 23 M10 47 12 44 16 78 89.5 19 17 24 45г 2 тижні 228.60грн.
ERX.78 SST-M10-C6 23 M10 47 12 44 16 78 89.5 19 17 24 45г 2 тижні 228.60грн.
ERX.78 SST-M10-C17 23 M10 47 12 44 16 78 89.5 19 17 24 45г 2 тижні 228.60грн.
ERX.95 SST-M12-C1 26 M12 54.5 13 53 18 95 108 21.5 20 26 61г 2 тижні 339.75грн.
ERX.95 SST-M12-C2 26 M12 54.5 13 53 18 95 108 21.5 20 26 61г 2 тижні 339.75грн.
ERX.95 SST-M12-C3 26 M12 54.5 13 53 18 95 108 21.5 20 26 61г 2 тижні 339.75грн.
ERX.95 SST-M12-C4 26 M12 54.5 13 53 18 95 108 21.5 20 26 61г 2 тижні 339.75грн.
ERX.95 SST-M12-C5 26 M12 54.5 13 53 18 95 108 21.5 20 26 61г 2 тижні 339.75грн.
ERX.95 SST-M12-C6 26 M12 54.5 13 53 18 95 108 21.5 20 26 61г 2 тижні 339.75грн.
ERX.95 SST-M12-C17 26 M12 54.5 13 53 18 95 108 21.5 20 26 61г 2 тижні 339.75грн.
ERX.108 SST-M12-C1 30 M12 54.5 11 52.5 20 108 123 25 20 28 79г 2 тижні 377.55грн.
ERX.108 SST-M12-C2 30 M12 54.5 11 52.5 20 108 123 25 20 28 79г 2 тижні 377.55грн.
ERX.108 SST-M12-C3 30 M12 54.5 11 52.5 20 108 123 25 20 28 79г 2 тижні 377.55грн.
ERX.108 SST-M12-C4 30 M12 54.5 11 52.5 20 108 123 25 20 28 79г 2 тижні 377.55грн.
ERX.108 SST-M12-C5 30 M12 54.5 11 52.5 20 108 123 25 20 28 79г 2 тижні 377.55грн.
ERX.108 SST-M12-C6 30 M12 54.5 11 52.5 20 108 123 25 20 28 79г 2 тижні 377.55грн.
ERX.108 SST-M12-C17 30 M12 54.5 11 52.5 20 108 123 25 20 28 79г 2 тижні 377.55грн.

Корпус важеля

Технополімер на основі поліаміду (PA), армований скловолокном, сіро-чорний колір, матове оздоблення.

Натискна кнопка

Технополімер, палітра кольорів Elecolors, глянсова поверхня.

Стандартні виконання

Притискний елемент з технополімеру, армований скловолокном з утримуючим штифтом, чорного кольору, з насічкою на частині, що виступає, полегшує закручування. Поворотна пружина із нержавіючої сталі AISI 302.

  • ERX-B: втулка з латуні з глухим різьбовим отвором.
  • ERX-SST: втулка із нержавіючої сталі AISI 303 з глухим різьбовим отвором.
  • ERX-p: різьбовий стрижень з оцинкованої сталі з фаскою на торці, стандарт UNI 947: ISO 4753 (див.  Технічні дані ).
  • ERX-SST-p: різьбовий стрижень з нержавіючої сталі AISI 303 з фаскою на торці, стандарт UNI 947: ISO 4753 (див.  Технічні дані ).

Особливості та сфери застосування

Особливо підходить для встановлення у випадках, коли кут повороту важеля обмежений малим простором.

Переваги виробів даної моделі в порівнянні з регульованими ручками інших типів з металевим гвинтом:

  • абсолютна електрична ізоляція для оператора
  • відсутність на поверхні сталевих компонентів, схильних до ржавіння
  • ергономічність

Cтійкість до навантажень

Регульовані ручки з притискними елементами призначені для затискних операцій, які іноді виробляються з дуже високою частотою.

Таким чином, особливе значення має експлуатаційна стійкість ручки (наприклад, стійкість до циклів затягування, що повторюється), зокрема міцність зубчастого елемента у вузлі зачеплення, який передає зусилля від важеля до різьбового елемента (втулці або шпильці).

За фактом, результати кількох лабораторних випробувань, що імітують жорсткі умови експлуатації, показали, що, наприклад, ручки моделі ERX.78, що регулюються, витримують більше 100 тис. циклів затягування із зусиллям 490 Н (див. графік).

Особливий технополімер, армований скловолокном, дозволяє регульованим ручкам виробництва компанії ELESA досягти відмінних показників експлуатаційної стійкості, які набагато вище зусиль, що додаються у звичайних умовах роботи.


Інші варіанти виконання

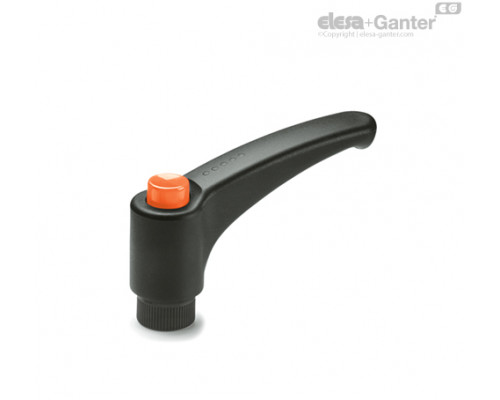

Ручка оранжевого кольору (C2) із чорною натискною кнопкою (C1).

Приклад: код 233061-C2-C1 опис ERX.30-С2-B-M3-C1.

Інструкції щодо використання

Щоб спрацювати притискний елемент, підніміть ручку, щоб роз'єднати зубчасте зачеплення, потім поверніть її у вихідне положення. При відпусканні ручки зворотна пружина автоматично входить у зачеплення із зубцями.
