Продукція
  • EVH.

EVH.

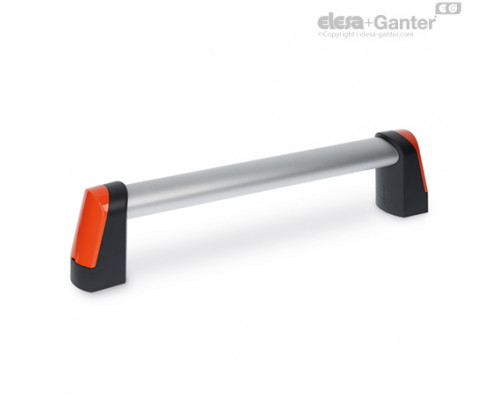

Ручки трубчасті

Алюмінієвий трубчастий профіль, анодований

EVH. EVH.
EVH. EVH.

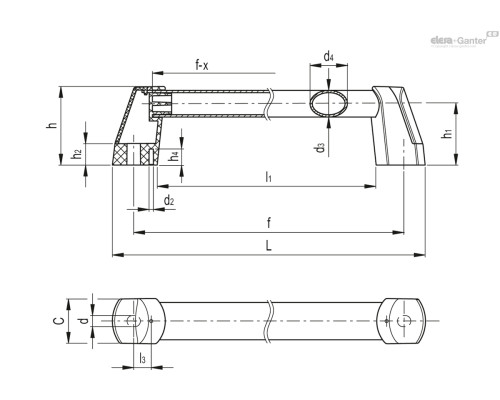

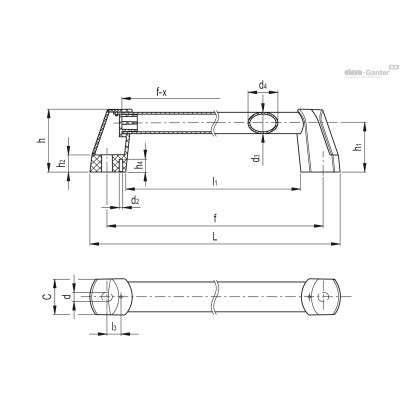

Опис
C
F2#[N]
F2*[N]
f±1
h4
l3
x
D
h1
h2
l1
L
Вага Наявн. Ціна
EVH.300-AN-C1 42.5 4200 3200 300 15 16.4 35 10.5 57.5 20 256 340 310г 2 тижні 1088.55грн.
EVH.300-AN-C17 42.5 4200 3200 300 15 16.4 35 10.5 57.5 20 256 340 310г 2 тижні 1088.55грн.
EVH.300-AN-C2 42.5 4200 3200 300 15 16.4 35 10.5 57.5 20 256 340 310г 2 тижні 1088.55грн.
EVH.300-AN-C3 42.5 4200 3200 300 15 16.4 35 10.5 57.5 20 256 340 310г 2 тижні 1088.55грн.
EVH.300-AN-C4 42.5 4200 3200 300 15 16.4 35 10.5 57.5 20 256 340 310г 2 тижні 1088.55грн.
EVH.300-AN-C5 42.5 4200 3200 300 15 16.4 35 10.5 57.5 20 256 340 310г 2 тижні 1088.55грн.
EVH.300-AN-C6 42.5 4200 3200 300 15 16.4 35 10.5 57.5 20 256 340 310г 2 тижні 1088.55грн.
EVH.350-AN-C1 42.5 3500 3000 350 15 16.4 35 10.5 57.5 20 306 390 335г 2 тижні 1145.70грн.
EVH.350-AN-C17 42.5 3500 3000 350 15 16.4 35 10.5 57.5 20 306 390 335г 2 тижні 1145.70грн.
EVH.350-AN-C2 42.5 3500 3000 350 15 16.4 35 10.5 57.5 20 306 390 335г 2 тижні 1145.70грн.
EVH.350-AN-C3 42.5 3500 3000 350 15 16.4 35 10.5 57.5 20 306 390 335г 2 тижні 1145.70грн.
EVH.350-AN-C4 42.5 3500 3000 350 15 16.4 35 10.5 57.5 20 306 390 335г 2 тижні 1145.70грн.
EVH.350-AN-C5 42.5 3500 3000 350 15 16.4 35 10.5 57.5 20 306 390 335г 2 тижні 1145.70грн.
EVH.350-AN-C6 42.5 3500 3000 350 15 16.4 35 10.5 57.5 20 306 390 335г 2 тижні 1145.70грн.
EVH.400-AN-C1 42.5 3100 2700 400 15 16.4 35 10.5 57.5 20 356 440 360г 2 тижні 1183.50грн.
EVH.400-AN-C17 42.5 3100 2700 400 15 16.4 35 10.5 57.5 20 356 440 360г 2 тижні 1183.50грн.
EVH.400-AN-C2 42.5 3100 2700 400 15 16.4 35 10.5 57.5 20 356 440 360г 2 тижні 1183.50грн.
EVH.400-AN-C3 42.5 3100 2700 400 15 16.4 35 10.5 57.5 20 356 440 360г 2 тижні 1183.50грн.
EVH.400-AN-C4 42.5 3100 2700 400 15 16.4 35 10.5 57.5 20 356 440 360г 2 тижні 1183.50грн.
EVH.400-AN-C5 42.5 3100 2700 400 15 16.4 35 10.5 57.5 20 356 440 360г 2 тижні 1183.50грн.
EVH.400-AN-C6 42.5 3100 2700 400 15 16.4 35 10.5 57.5 20 356 440 360г 2 тижні 1183.50грн.
EVH.500-AN-C1 42.5 2400 2100 500 15 16.4 35 10.5 57.5 20 456 540 410г 2 тижні 1290.15грн.
EVH.500-AN-C17 42.5 2400 2100 500 15 16.4 35 10.5 57.5 20 456 540 410г 2 тижні 1290.15грн.
EVH.500-AN-C2 42.5 2400 2100 500 15 16.4 35 10.5 57.5 20 456 540 410г 2 тижні 1290.15грн.
EVH.500-AN-C3 42.5 2400 2100 500 15 16.4 35 10.5 57.5 20 456 540 410г 2 тижні 1290.15грн.
EVH.500-AN-C4 42.5 2400 2100 500 15 16.4 35 10.5 57.5 20 456 540 410г 2 тижні 1290.15грн.
EVH.500-AN-C5 42.5 2400 2100 500 15 16.4 35 10.5 57.5 20 456 540 410г 2 тижні 1290.15грн.
EVH.500-AN-C6 42.5 2400 2100 500 15 16.4 35 10.5 57.5 20 456 540 410г 2 тижні 1290.15грн.
EVH.600-AN-C1 42.5 1900 1300 600 15 16.4 35 10.5 57.5 20 556 640 460г 2 тижні 1378.35грн.
EVH.600-AN-C17 42.5 1900 1300 600 15 16.4 35 10.5 57.5 20 556 640 460г 2 тижні 1378.35грн.
EVH.600-AN-C2 42.5 1900 1300 600 15 16.4 35 10.5 57.5 20 556 640 460г 2 тижні 1378.35грн.
EVH.600-AN-C3 42.5 1900 1300 600 15 16.4 35 10.5 57.5 20 556 640 460г 2 тижні 1378.35грн.
EVH.600-AN-C4 42.5 1900 1300 600 15 16.4 35 10.5 57.5 20 556 640 460г 2 тижні 1378.35грн.
EVH.600-AN-C5 42.5 1900 1300 600 15 16.4 35 10.5 57.5 20 556 640 460г 2 тижні 1378.35грн.
EVH.600-AN-C6 42.5 1900 1300 600 15 16.4 35 10.5 57.5 20 556 640 460г 2 тижні 1378.35грн.
EVH.700-AN-C1 42.5 1600 1200 700 15 16.4 35 10.5 57.5 20 656 740 510г 2 тижні 1505.25грн.
EVH.700-AN-C17 42.5 1600 1200 700 15 16.4 35 10.5 57.5 20 656 740 510г 2 тижні 1505.25грн.
EVH.700-AN-C2 42.5 1600 1200 700 15 16.4 35 10.5 57.5 20 656 740 510г 2 тижні 1505.25грн.
EVH.700-AN-C3 42.5 1600 1200 700 15 16.4 35 10.5 57.5 20 656 740 510г 2 тижні 1505.25грн.
EVH.700-AN-C4 42.5 1600 1200 700 15 16.4 35 10.5 57.5 20 656 740 510г 2 тижні 1505.25грн.
EVH.700-AN-C5 42.5 1600 1200 700 15 16.4 35 10.5 57.5 20 656 740 510г 2 тижні 1505.25грн.
EVH.700-AN-C6 42.5 1600 1200 700 15 16.4 35 10.5 57.5 20 656 740 510г 2 тижні 1505.25грн.
Основні характеристики

Кронштейни ручки

Технополімер на основі поліаміду (PA), армований скловолокном, сіро-чорний колір, матове оздоблення.

Ковпачки

  • ECA.V : технополімер на основі поліаміду (PA), палітра кольорів Elecolors, матова поверхня, складання шляхом щільної посадки. Входять до комплекту постачання, знімаються за допомогою викрутки.

Доступні також як аксесуар, що продається окремо (див. таблицю).

Стандартні виконання

Наскрізні отвори для гвинтів із циліндричною головкою із шестигранним гніздом, гвинтів із шестигранною головкою або стандартних контргайок.

  • EVH-EP:  алюмінієва трубка, покриття на основі епоксидної смоли, графітовий колір металік, матове оздоблення. Висока стійкість до зносу, подряпин та хімічних реагентів. Уникайте безперервного та тривалого контакту з киплячою водою або парою.
  • EVH-AN:  анодована алюмінієва трубка, природний колір.

Рекомендований момент затягування:

  • монтаж зі зворотного боку з отворами без різьблення: 8 [Н·м]
  • монтаж із зовнішнього боку з отворами без різьблення або з різьбленням: 15 [Н·м].
Загальна інформація

Ергономічність та зручність у використанні

Великий діаметр трубки забезпечує гарне та зручне захоплення.

Технічні дані

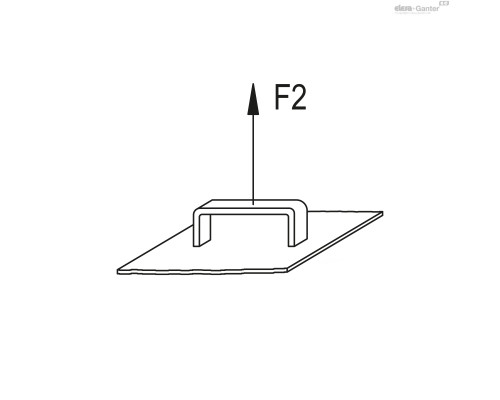

Напруга при розтягуванні: значення F2, вказані в таблиці, були отримані під час випробувань на розрив, виконаних на відповідному динамометричному устаткуванні при температурі навколишнього середовища та в умовах випробувань, показаних на малюнку.

ACC_ETH
Інші виконання

Спеціальні виконання доступні на запит

Різні варіанти довжини.

Аксесуари

Аксесуари на запит

ECA.V : заглушки з технополімеру на основі поліаміду (PA), палітра кольорів Elecolors, глянсова поверхня, складання шляхом щільної посадки.

Питань: 0

Немає запитань про цей товар.

EVH. 501.87 KB
