| Опис | Статичне навантаження в Н ≈з кільцем для ключів | Статичне навантаження в Н≈без кільця для ключів | L | d1 | d2 | Вага | Наявн. | Ціна | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 111.8-150-14-B-TR | 75 | 1500 | 150 | 14* | 1 | 9г | 2 тижні | 256.05грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 111.8-150-18-B-TR | 125 | 1500 | 150 | 18** | 1.3 | 9г | 2 тижні | 259.20грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 111.8-150-24-B-TR | 140 | 1500 | 150 | 24*** | 1.5 | 10г | 2 тижні | 265.50грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 111.8-200-14-B-TR | 75 | 1500 | 200 | 14* | 1 | 9г | 2 тижні | 270.90грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 111.8-200-18-B-TR | 125 | 1500 | 200 | 18** | 1.3 | 10г | 2 тижні | 274.05грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 111.8-200-24-B-TR | 140 | 1500 | 200 | 24*** | 1.5 | 11г | 2 тижні | 279.45грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 111.8-320-14-B-TR | 75 | 1500 | 320 | 14* | 1 | 11г | 2 тижні | 283.50грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 111.8-320-18-B-TR | 125 | 1500 | 320 | 18** | 1.3 | 12г | 2 тижні | 284.85грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GN 111.8-320-24-B-TR | 140 | 1500 | 320 | 24*** | 1.5 | 12г | 2 тижні | 291.15грн. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Типи
- Тип A з двома кільцями для ключів
- Тип B : з монтажним вушком і кільцем для ключів
- Тип C з 2 монтажними вушами
Утримуючий трос
Нержавіюча сталь AISI 316
з пластиковим покриттям (PVC)
прозора TR
Монтажний вух
Нержавіюча сталь AISI 316
Гладкий
Кільце для ключів
Нержавіюча сталь AISI 316 Ti
Гладкий, вальцьований
Прес-гільзи
Нержавіюча сталь AISI 316

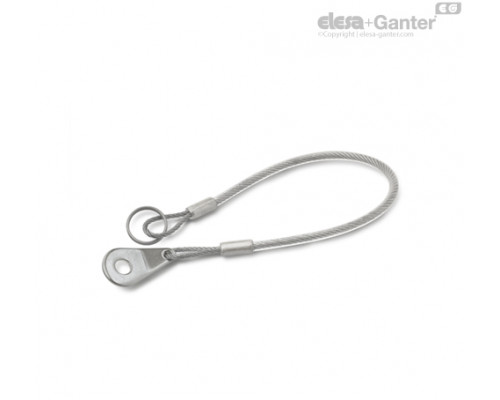

Утримуючі троси з нержавіючої сталі GN 111.8 доступні в 3 різних типах і тому мають широкий спектр застосування, наприклад для захисту від втрати або як сполучні та монтажні троси.
За рахунок матеріалів Утримуючі троси з нержавіючої сталі підходять для використання в агресивних середовищах.
При поставці кільця для ключів вже встановлені на утримуючому тросі з нержавіючої сталі.
У типі A обидва кільця мають однаковий діаметр d 1.

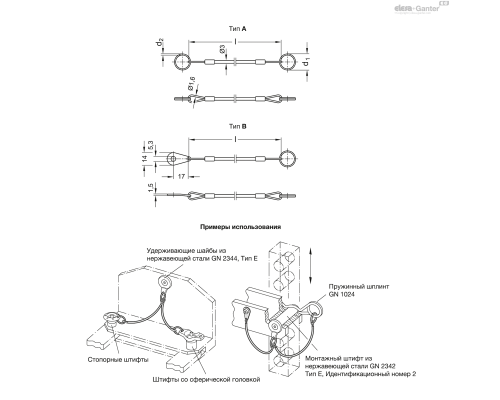

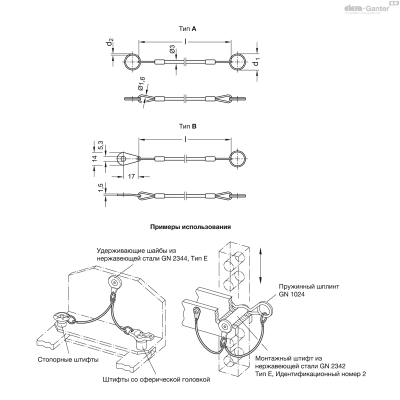

У всіх типах петлі повернені у зворотному напрямку і прикріплені паралельно один до одного, що не відображено повною мірою на спрощеному кресленні.
Значення навантаження, представлені в таблиці, є приблизними орієнтовними значеннями і виключають будь-яку відповідальність.
Тип A та тип B ідеально підходять для штифтів з кульковими фіксаторами та настановних штифтів з осьовою фіксацією.
* - GN 113.11, GN 113.12 для штифтів Ø 5, Ø 6- GN 113.1, GN 113.3, GN 113.4, GN 113.7, GN 1. , GN 113.30, GN 214.2, GN 214.3, GN 214.6 для штифтів Ø 5, Ø 6, Ø 8* GN 113.5, GN 113.6, GN 114.2, GN 114.3,2. штифтів всіх діаметрів
** - GN 113.11, GN 113.12, GN 314 для штифтів Ø 8, Ø 10, Ø 12- GN 113.1, GN 113.3, GN 113.4, GN. 113.9, GN 113.10, GN 113.30, GN 214.2, GN 214.3, GN 214.6 для штифтів Ø 10, Ø 12, Ø 16, Ø 20, Ø 25
- GN 113.11, GN 113.12, GN 314 для штифтів Ø 16, Ø 20, Ø 25
